6.

Collegamento idraulico

! Osservare le istruzioni di prova e di riparazione
per le pompe ad alta pressione in ESI[tronic].
! Durante il collegamento dei tubi flessibili per alta pressione (6),
prestare attenzione alle seguenti coppie di serraggio:
lato pompa 20 - 25 Nm
lato rail 30 Nm
6.1

Insieme al kit dispositivi di controllo CRS 845

1 2

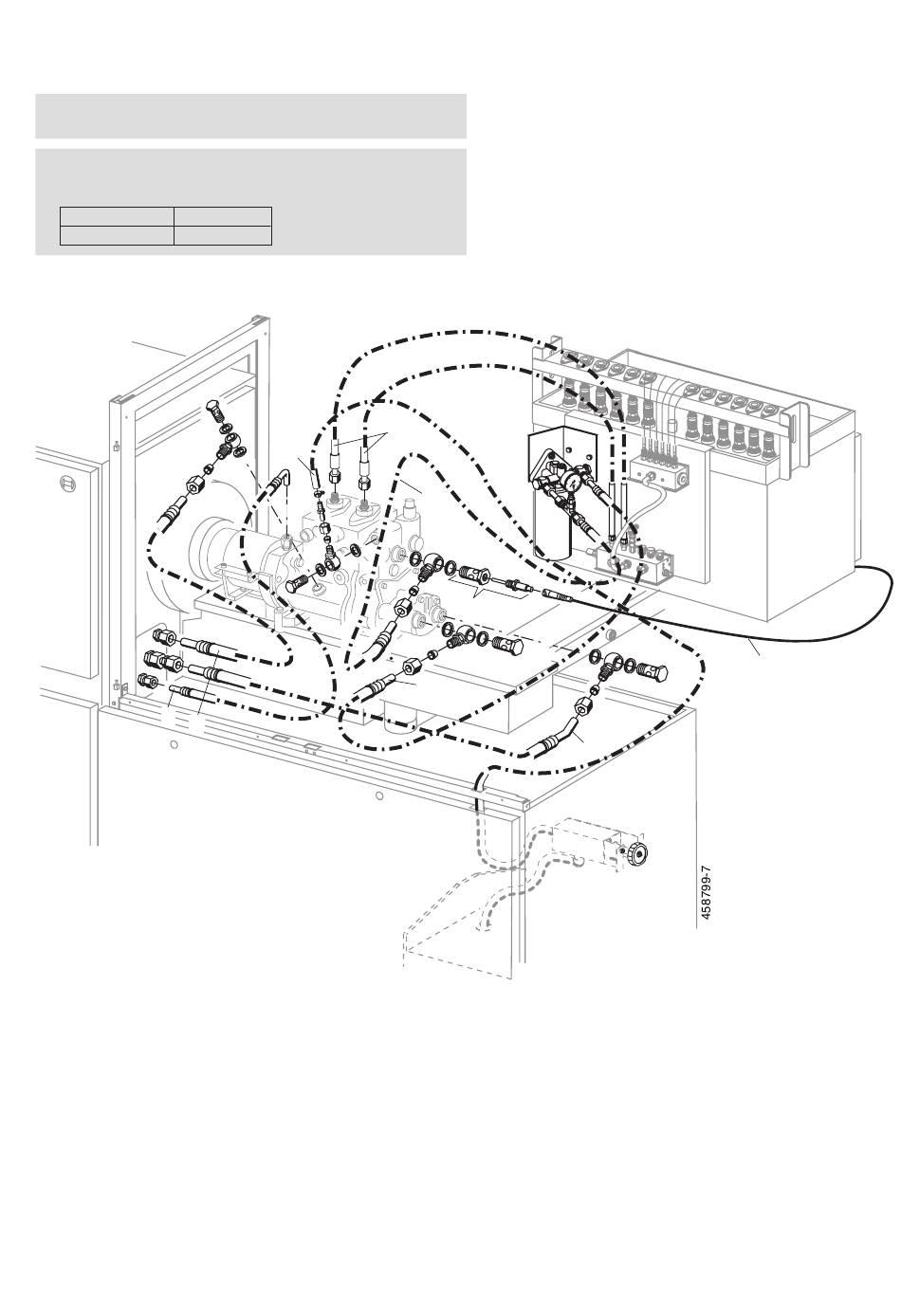

Figura 2: collegamento idraulico
Procedura:
1. Collegare il raccordo di afflusso dell'olio di lubrificazione (1) e il rispettivo
raccordo di ritorno (2).
2. Collegare mandata (3) e ritorno (4) della pompa di prealimentazione.
3. Collegare la mandata (5) dell'unità di dosaggio (FMU) con il sensore di
temperatura (6).
4. Collegare le uscite per l'alta pressione (7).
5. Collegare il troppopieno della pompa (8).
6. Collegare il sensore di temperatura (6) con il cavo di collegamento (9) sul
connettore BNC del dispositivo di misurazione KMA 802.
7
8
5
4
6
3
9
