4.3.2

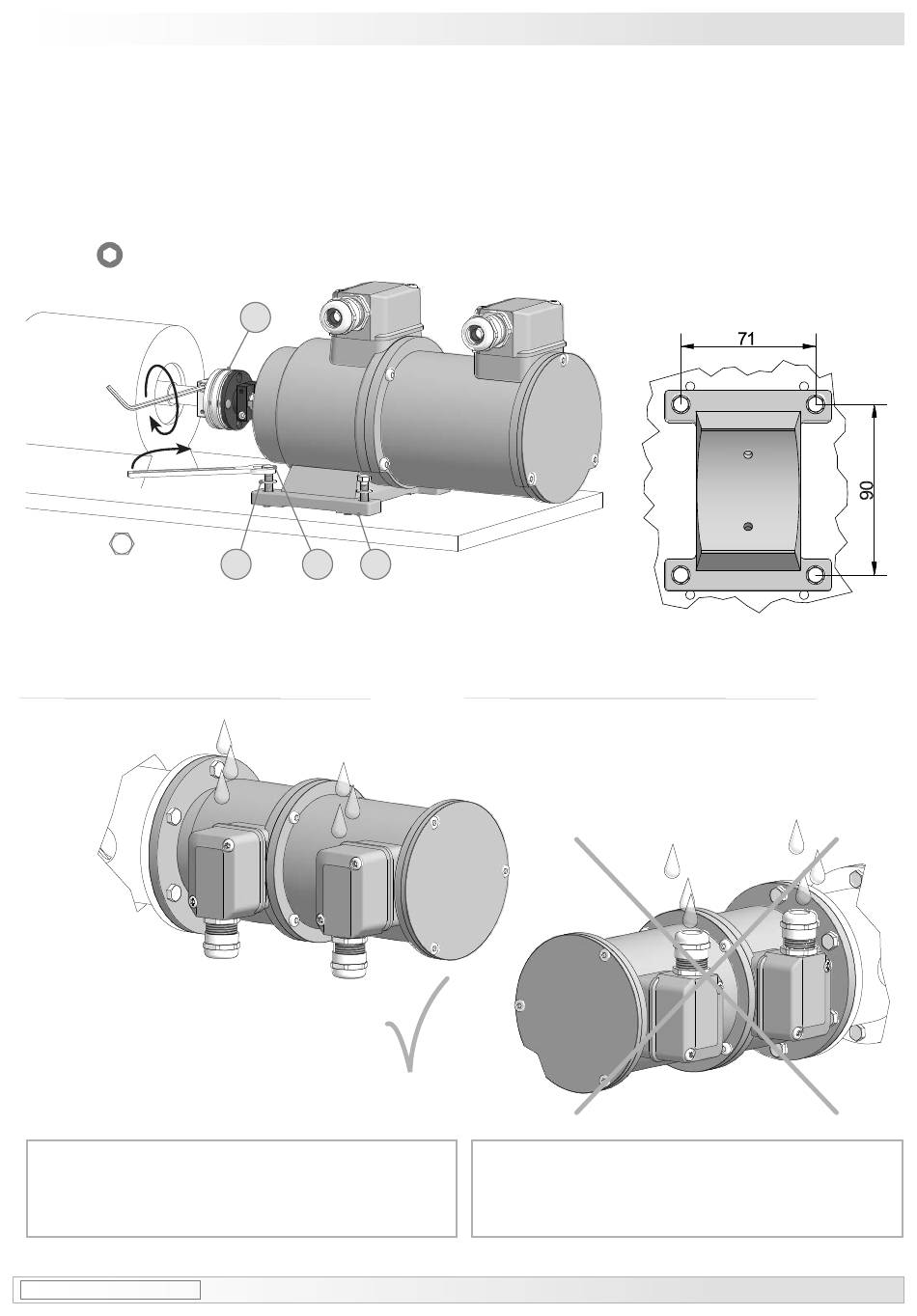

Schritt 3

Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
2.5 mm
10 mm
* Siehe Seite 5 oder 7
See page 5 or 7
4.4

Montagehinweis

i
Wir empfehlen, das Gerät so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt
ausgesetzt ist.
MB079.2 - 11115290
*
15
* *
18 19 5
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (19A1)
4.3.2

Step 3

*
4.4

Mounting instruction

i
It is recommended to mount the device
with cable connection facing down-
ward and being not exposed to water.
Montage / Mounting
