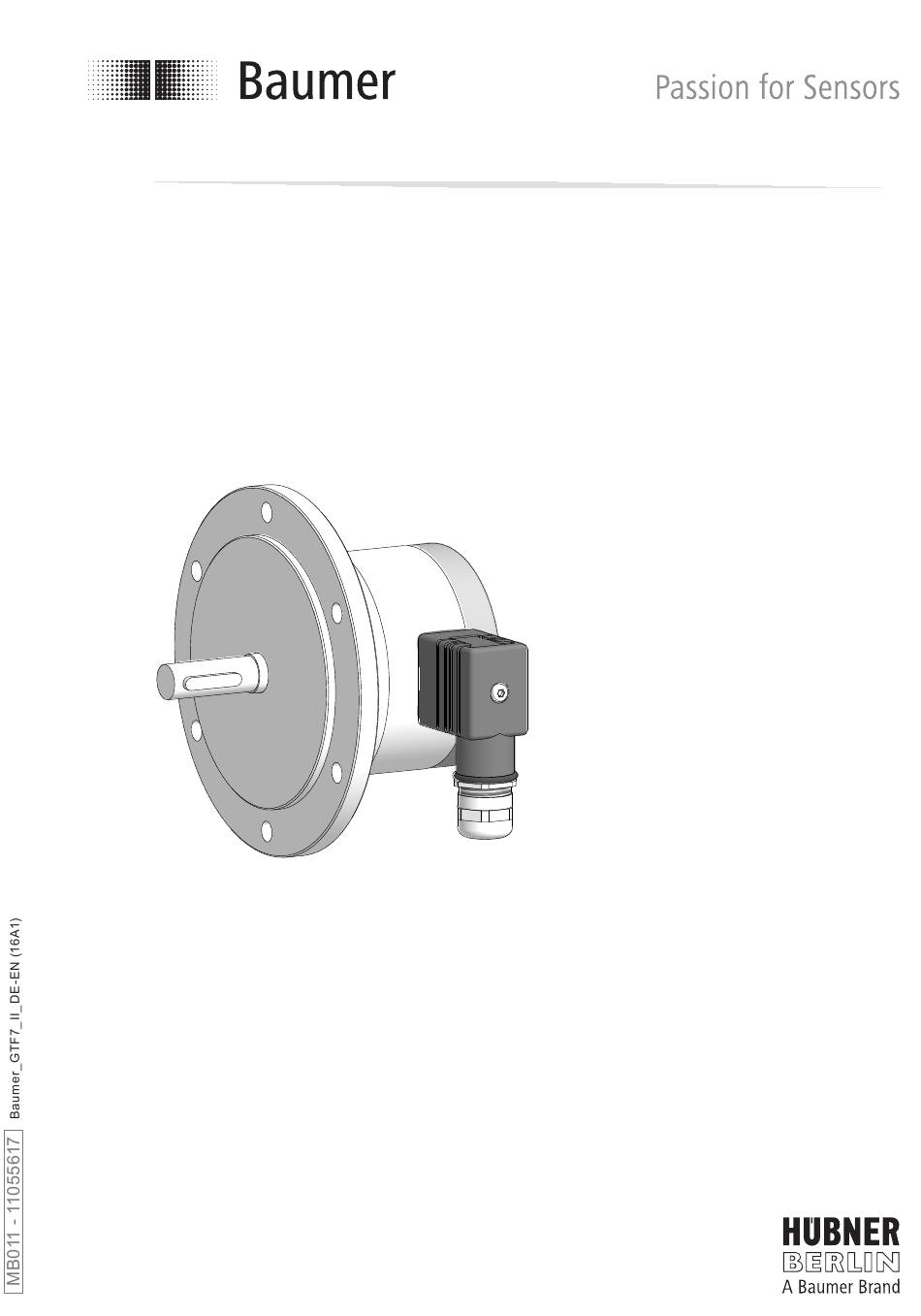

- Seite 1 Montage- und Betriebsanleitung Installation and operating instructions GTF 7 Tachogenerator...
-
Seite 2: Inhaltsverzeichnis
Montage ....................................Schritt 1 ................................... Schritt 2 ................................... Schritt 3 ................................... Schritt 4 ................................... Max. zulässige Anbaufehler unter Verwendung der Baumer Hübner Federscheiben-Kupplung K 35 ................Schritt 5 ................................Abmessung ..................................Elektrischer Anschluss ............................Belegung Anschlussklemmen ........................Betrieb und Wartung .............................. -
Seite 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 10 mm Schritt 4 Step 4 Zul. Anzugsmoment Max. tightening torque = 2-3 Nm 2.5 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB011 - 11055617 Baumer_GTF7_II_DE-EN (16A1) -
Seite 12: Max. Zulässige Anbaufehler Unter Verwendung Der Baumer Hübner Federscheiben-Kupplung K 35
K 35 spring disk coupling is used Tachogeneratoren mit Vollwelle sollten Tachogenerators with a solid shaft should unter Verwendung der Baumer Hübner be driven through the Baumer Hübner K 35 Federscheiben-Kupplung K 35 (Zubehör) spring disk coupling (accessory), that can angetrieben werden, die sich ohne axialen be pushed onto the shaft without axial Druck auf die Welle schieben lässt. -
Seite 13: Schritt 5
Montage / Mounting Schritt 5 Step 5 17 mm TX 10 Ansicht siehe Abschnitt 6.1. View see section 6.1. * Siehe Seite 5 oder 6 See page 5 or 6 ø5-9 mm Zur Gewährleistung der angege- To ensure the specified protection benen Schutzart sind nur geeignete of the device the correct cable dia- Kabeldurchmesser zu verwenden. -
Seite 14: Abmessung
Abmessung - Elektrischer Anschluss / Dimension - Electrical connection Abmessung Dimension (80852, 80876, 80880, 80881) (80852, 80876, 80880, 80881) Passfeder je nach Bestellung Key as ordered Drehrichtung positiv Positive rotating direction All dimensions in millimeters (unless otherwise stated) Elektrischer Anschluss Electrical connection Belegung Anschlussklemmen Connecting terminal assignment... -
Seite 15: Betrieb Und Wartung
Betrieb und Wartung / Operation and maintenance Betrieb und Wartung Operation and maintenance Austausch der Kohlebürsten Replace of the carbon brushes Bei Erreichen der minimalen Bürstenlänge When the minimum brush length (L) of (L) von 5,5 mm sollten die Bürsten ausge- 5.5 mm is reached , the brushes should be wechselt sowie der Kommutatorraum mit replaced and the commutator area should... -
Seite 16: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 10 17 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB011 - 11055617 Baumer_GTF7_II_DE-EN (16A1) -
Seite 17: Schritt 2
Demontage / Dismounting Schritt 2 Step 2 10 mm 2.5 mm Schritt 3 Step 3 Schritt 4 Step 4 2.5 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB011 - 11055617 Baumer_GTF7_II_DE-EN (16A1) -
Seite 18: Technische Daten
<4 µs • Leerlaufspannung: 10...60 mV pro U/min • Störfestigkeit: EN 61000-6-2:2005 • Störaussendung: EN 61000-6-3:2007/A1:2011 GTF 7.08 • Leistung: 0,3 W (Drehzahl >5000 U/min) GTF 7.16 • Leistung: 0,6 W (Drehzahl >5000 U/min) Technische Daten - mechanisch • Baugröße (Flansch): ø115 mm... -
Seite 19: Daten Nach Typ
≤0,25% effektiv Ersatzschaltbild Polarität bei positiver Drehrichtung (siehe Abschnitt 5): 2A1: + 2A2: - (VDE) U(n) (n) ≈ U(n) U(n) GTF 7 -U(n) ≈ R . C τ τ ≈ U(n) = U ≈ U für R > R > > R... -
Seite 22: Zubehör
Zubehör / Accessories Zubehör Accessories • Federscheiben-Kupplung • Spring disk coupling K 35 K 35 • Kohlebürsten, • Carbon brushes, siehe Tabelle in Abschnitt 7. see table in section 7. • Werkzeugset, • Tool kit, Bestellnummer: 11068265 order number: 11068265 * Siehe Abschnitt 3 * See section 3 MB011 - 11055617... - Seite 23 MB011 - 11055617 Baumer_GTF7_II_DE-EN (16A1)
- Seite 24 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 80852, 80876, 80880, 80881 MB011 - 11055617 Baumer_GTF7_II_DE-EN (16A1 - 30.03.2016)
