Montage; Schritt 1; Euro-Flansch B10; Schritt 2 - Baumer TDP 0,2 + ESL Montage- Und Betriebsanleitung

4

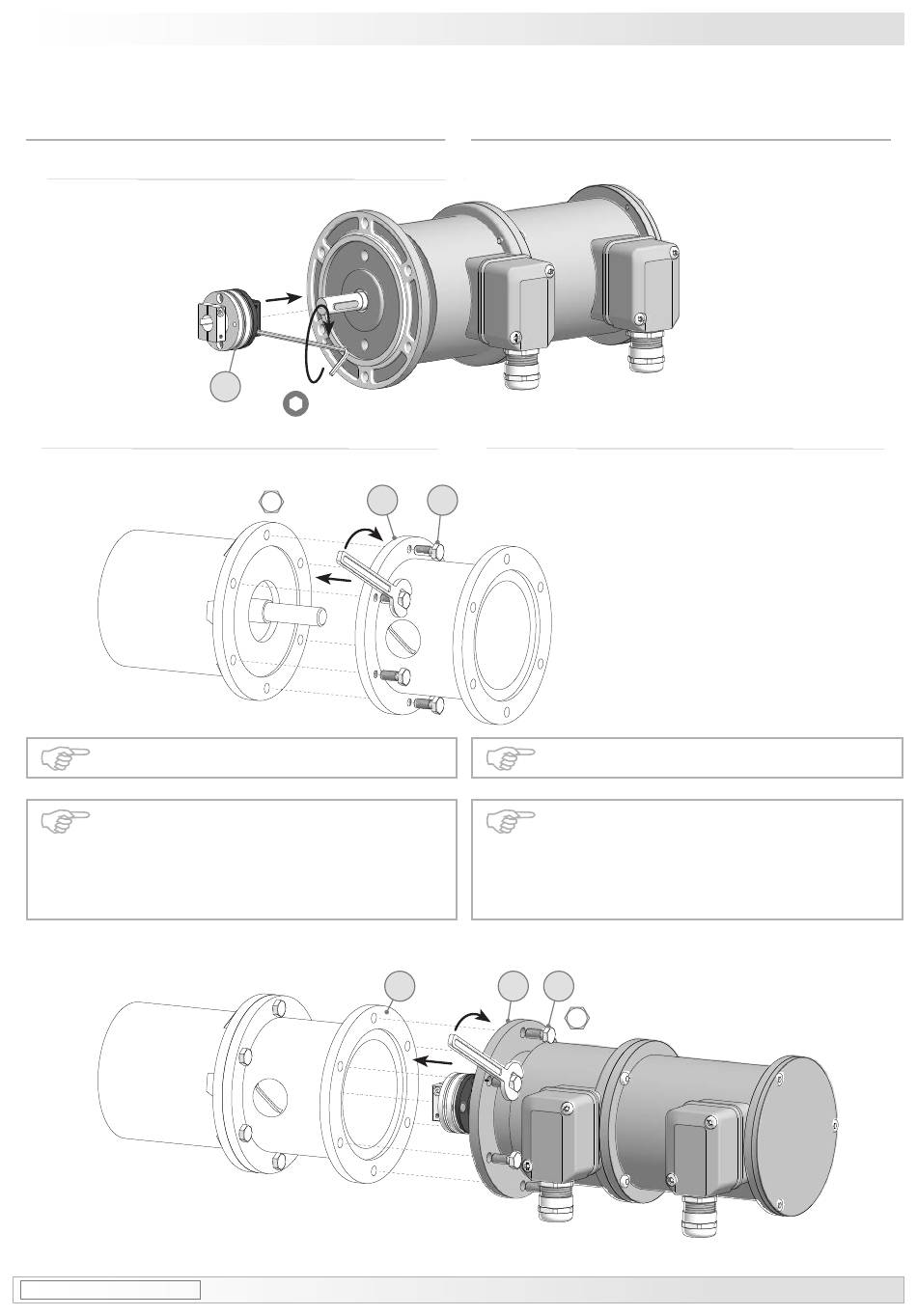

Montage

4.1

Schritt 1

Zul. Anzugsmoment:
Max. tightening torque:
M = 1 Nm
t
4.2

EURO-Flansch B10

4.2.1

Schritt 2

Antriebswelle einfetten.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen. Rundlauffehler verursa-
chen Vibrationen, die die Lebensdauer
des Gerätes verkürzen können.
4.2.2

Schritt 3

* Siehe Seite 5 oder 7
See page 5 or 7
MB079.2 - 11115290
*
15
2.5 mm
13
10 mm
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (19A1)
4

Mounting

4.1

Step 1

4.2

EURO flange B10

4.2.1

Step 2

* *
14
Lubricate drive shaft.
The drive shaft should have as less
runout as possible. Runouts can cause
vibrations, which can shorten the
service life of the device.
4.2.2

Step 3

* 4 *
13 14
Montage / Mounting
*
10 mm
4
8
