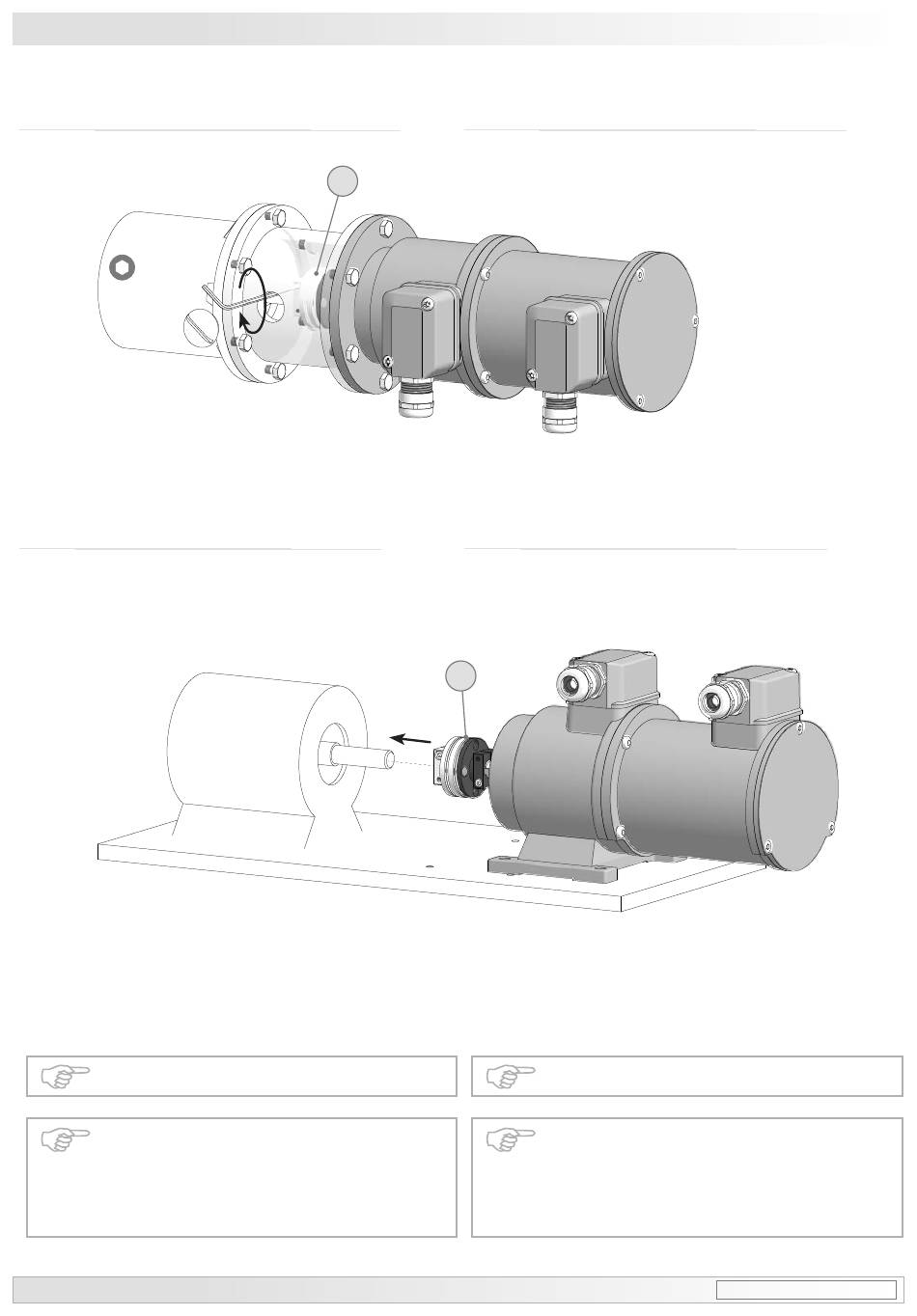

Montage / Mounting
4.2 EURO-Flansch B10
4.2.3

Schritt 4

2.5 mm
Zul. Anzugsmoment
Max. tightening torque
M = 2...3 Nm
t
4.3 Gehäusefuß B3
4.3.1

Schritt 2

* Siehe Seite 5 oder 7
See page 5 or 7
Antriebswelle einfetten.
Die Antriebswelle sollte einen
möglichst kleinen Rundlauffehler
aufweisen. Rundlauffehler verursa-
chen Vibrationen, die die Lebensdauer
des Gerätes verkürzen können.
9
4.2
4.2.3
*
15
4.3
4.3.1
*
15
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (19A1)
EURO flange B10

Step 4

Housing foot B3

Step 2

Lubricate drive shaft.
The drive shaft should have as less
runout as possible. Runouts can cause
vibrations, which can shorten the
service life of the device.
