6.2

ESL

6.2.1

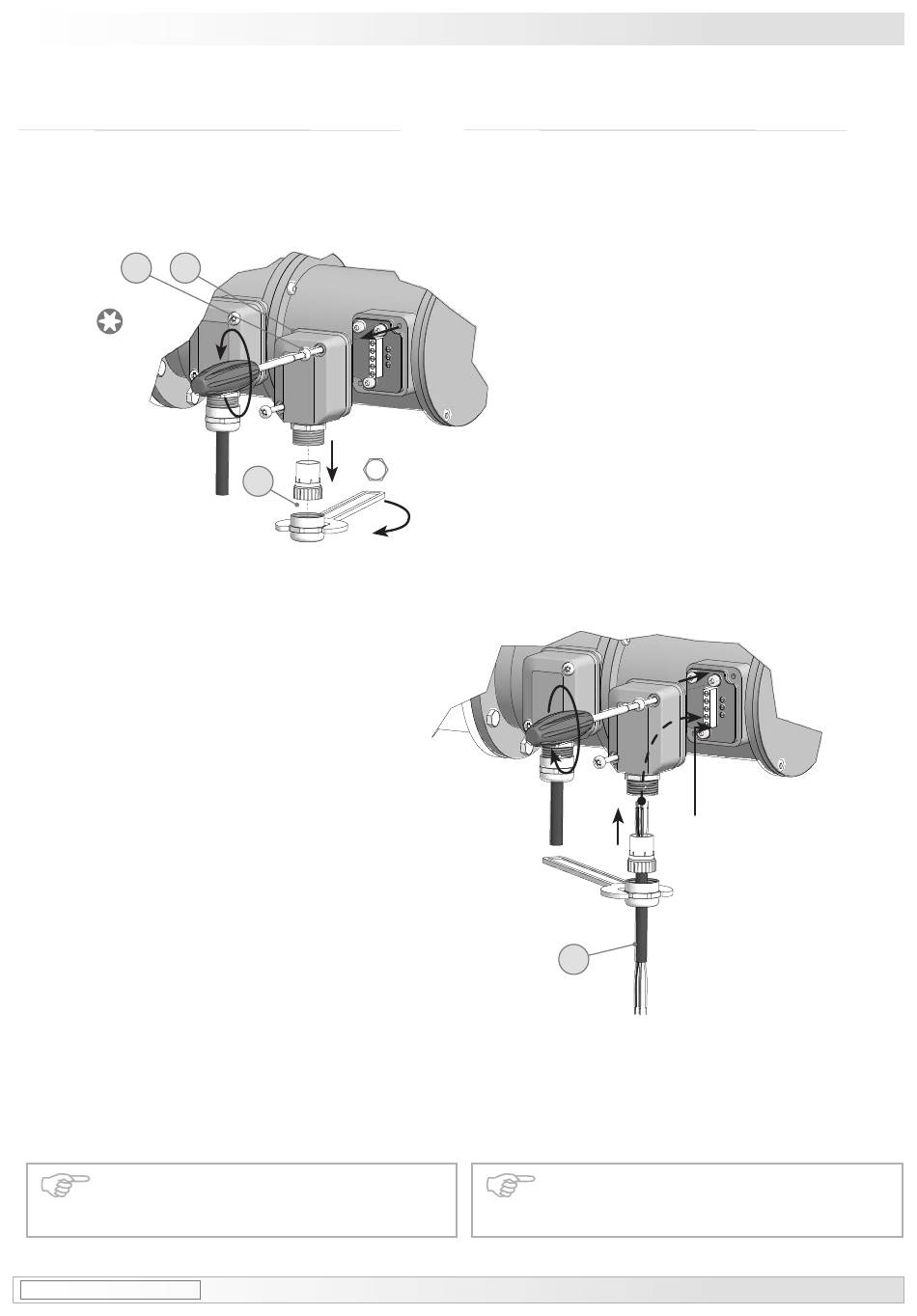

Kabelanschluss

*
12b 12a
TX 20
* Siehe Seite 6
See page 6
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
MB079.2 - 11115290
*
12c *
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (19A1)
Elektrischer Anschluss / Electrical connection
6.2

ESL

6.2.1

Cable connection

22 mm
17
ø5...13 mm
To ensure the specified protection of
the device the correct cable diameter
must be used.
Ansicht Y
siehe Abschnitt 6.2.2.1
oder 6.2.3.1.
View Y
see section 6.2.2.1
or 6.2.3.1.
*
6
16
