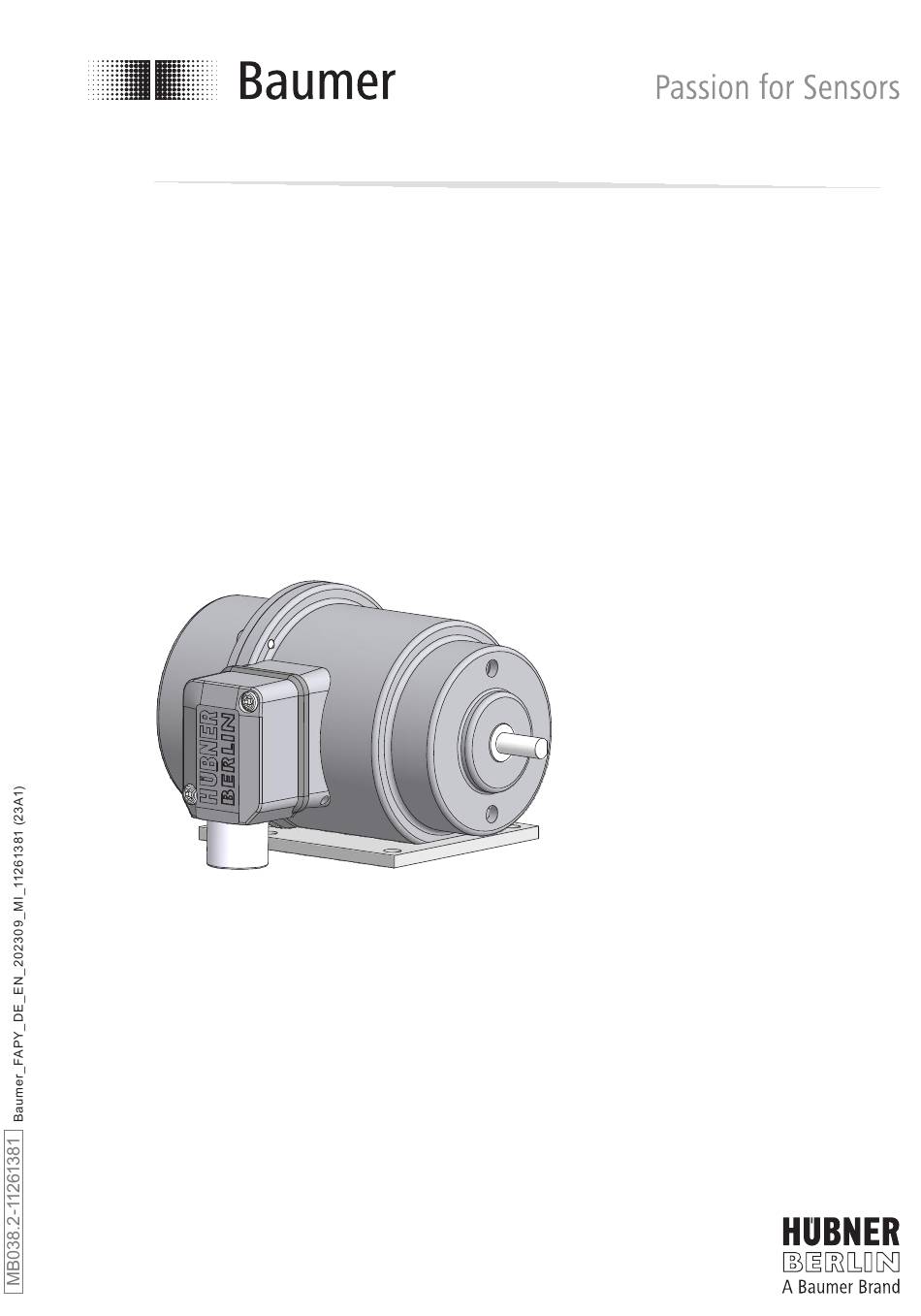

- Seite 1 Montage- und Betriebsanleitung Mounting and operating instructions FAPY LongLife DC-Tachogenerator mit Fussmontage LongLife DC tachgenerator with foot mount...
-
Seite 2: Inhaltsverzeichnis
......................Montage ..................................... Schritt 1 ................................Schritt 2 ................................Schritt 3 ................................Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ........................Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ....Abmessungen ................................Elektrischer Anschluss ............................Betrieb und Wartung ............................. - Seite 3 ................................... Step 1 ................................... Step 2 ................................... Step 3 ................................... Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ........................Note when using a jaw-type coupling (for example “ROTEX®”) ........Dimensions ..................................Electrical connection ............................
-
Seite 4: Allgemeine Hinweise
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes Information Empfehlung für die Gerätehandhabung Der Tachogenerator FAPY ist ein generatorisch arbeitendes Prä zi sions- Drehzahlmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehandhabt werden darf. Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer Dauerschmierung ausgestattet sind. -
Seite 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. • Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beachten. -
Seite 7: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to mechanical overload Rigid mounting may give rise to constraining forces. -
Seite 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Vollwelle mit Passfeder Solid shaft with key Gehäusefuss B3 Housing foot B3 Abdeckhaube (Standardversion) Cover (standard version) Torxschraube M4x12 mm Torx screw M4x12 mm Bürstenhalterung mit Kohlebürsten, Kohlebür- Brush holder with carbon brushes, carbon sten auch als Zubehör erhältlich, siehe Ab- brushes also available as accessory, schnitt 7.1. -
Seite 9: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Federscheibenkupplung K 35, Spring disk coupling K 35, als Zubehör erhältlich, siehe Abschnitt 4.4. available as accessory, see section 4.4. Schraube zur Befestigung des Gehäuse- Screw for fixing the housing foot, Hex Head fusses ISO 4017, M6x20 mm Cap Screw, 1/4”-20, min. -
Seite 10: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 Zul. Anzugsmoment Max. tightening torque = 1 Nm 2.5 mm Schritt 2 Step 2 * Siehe Seite 5 oder 6 See page 5 or 6 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible. -
Seite 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 Zul. Anzugsmoment Max. tightening torque = 2...3 Nm 2.5 mm 7/16 inch * Siehe Seite 5 oder 6 See page 5 or 6 Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt... -
Seite 12: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35
Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-... -
Seite 13: Hinweis Bei Verwendung Einer Klauenkupplung (Zum Beispiel „Rotex®")
Montage / Mounting Hinweis bei Verwendung einer Klauen- Note when using a jaw-type coupling kupplung (zum Beispiel „ROTEX®“) (for example “ROTEX®”) Eine falsche Montage der Klauenkupplung Incorrect mounting of the jaw-type cou- führt zur Beschädigung des Gerätes. pling can damage the device. Den korrekten Abstand der beiden Kupp- Observe the correct distance of both lungshälften, siehe unten, einhalten. -
Seite 14: Abmessungen
Montage / Mounting Abmessungen / Dimensions Abmessungen Dimensions Positive Drehrichtung Positive rotating direction MB038.2 - 11261381 Baumer_FAPY_DE_EN_202309_MI_11261381 (23A1) -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Montage / Mounting Elektrischer Anschluss Electrical connection Polarität bei positiver Drehrichtung Polarity for positive rotating direction TX 20 1/4 Inch Ansicht X Zul. Anzugsmoment View X Max. tightening torque = 2...3 Nm Ansicht X View X 1/4 Inch Zur Gewährleistung der angegebenen To ensure the specified protection of... -
Seite 16: Betrieb Und Wartung
Betrieb und Wartung / Operation and maintenance Betrieb und Wartung Operation and maintenance Austausch der Kohlebürsten Replace of the carbon brushes Bei Erreichen der minimalen Kohle- When the minimum carbon brush length bürstenlänge (L) von 0,20“ sollten die (L) of 0.20” is reached , the carbon Kohlebürsten ausgewechselt sowie der brushes should be replaced and the com- Kommutatorraum mit trockener Pressluft... -
Seite 17: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 2.5 mm 7/16 inch Schritt 2 Step 2 Schritt 3 Step 3 2.5 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB038.2 - 11261381 Baumer_FAPY_DE_EN_202309_MI_11261381 (23A1) -
Seite 18: Technische Daten
Technische Daten Technische Daten Technische Daten - elektrisch • Reversiertoleranz: ≤0,1 % • Linearitätstoleranz: ≤0,15 % • Temperaturkoeffizient: ±0,05 %/K (Leerlauf) • Isolationsklasse: • Kalibriertoleranz: ±1 % • Klimatische Prüfung: Feuchte Wärme, konstant (IEC 60068-2-3, Ca) • Ankerkreis-Zeitkonstante: <75 µs •... -
Seite 19: Technical Data
Technical data Technical data Technical data - electrical ratings • Reversal tolerance: ≤0.1 % • Linearity tolerance: ≤0.15 % • Temperature coefficient: ±0.05 %/K (open-circuit) • Isolation class: • Calibration tolerance: ±1 % • Climatic test: Humid heat, constant (IEC 60068-2-3, Ca) •... -
Seite 20: Daten Nach Typ
0 - 3000: 0 - 6000: 0 - n (20°C) [mV/ [kΩ] [kΩ] [kΩ] [U/min] [Ω] [mH] U/min] FAPY-50 ≥1,9 ≥7,8 ≥21,5 10000 FAPY-100 ≥7,5 ≥30 ≥30 6000 Überlagerte Welligkeit (für τ = 0,7 ms): ≤0,5% Spitze-Spitze (≤0,2% effektiv) Ersatzschaltbild... -
Seite 21: Type Data
Type 0 - 3000: 0 - 6000: 0 - n (20°C) [mV/rpm] [kΩ] [kΩ] [kΩ] [rpm] [Ω] [mH] FAPY-50 ≥1.9 ≥7.8 ≥21.5 10000 FAPY-100 ≥7.5 ≥30 ≥30 6000 Superimposed ripple (for τ = 0.7 ms): ≤0.5% peak-peak (≤0.2% rms) Replacement switching diagram... -
Seite 22: Zubehör
Zubehör / Accessories Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Kohlebürsten • Carbon brushes 1 Satz (2 Stück): 1 set (2 pieces): Bestellnummer 11076778 (S7/H7) Order number 11076778 (S7/H7) MB038.2 - 11261381 Baumer_FAPY_DE_EN_202309_MI_11261381 (23A1) - Seite 23 MB038.2 - 11261381 Baumer_FAPY_DE_EN_202309_MI_11261381 (23A1)
- Seite 24 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com MB038.2 - 11261381 Baumer_FAPY_DE_EN_202309_MI_11261381 (23A1-20.09.2023)
