4.6 Hinweis bei Verwendung einer Klauen-
kupplung (zum Beispiel „ROTEX®")
Eine falsche Montage der Klauenkupplung
führt zur Beschädigung des Gerätes.

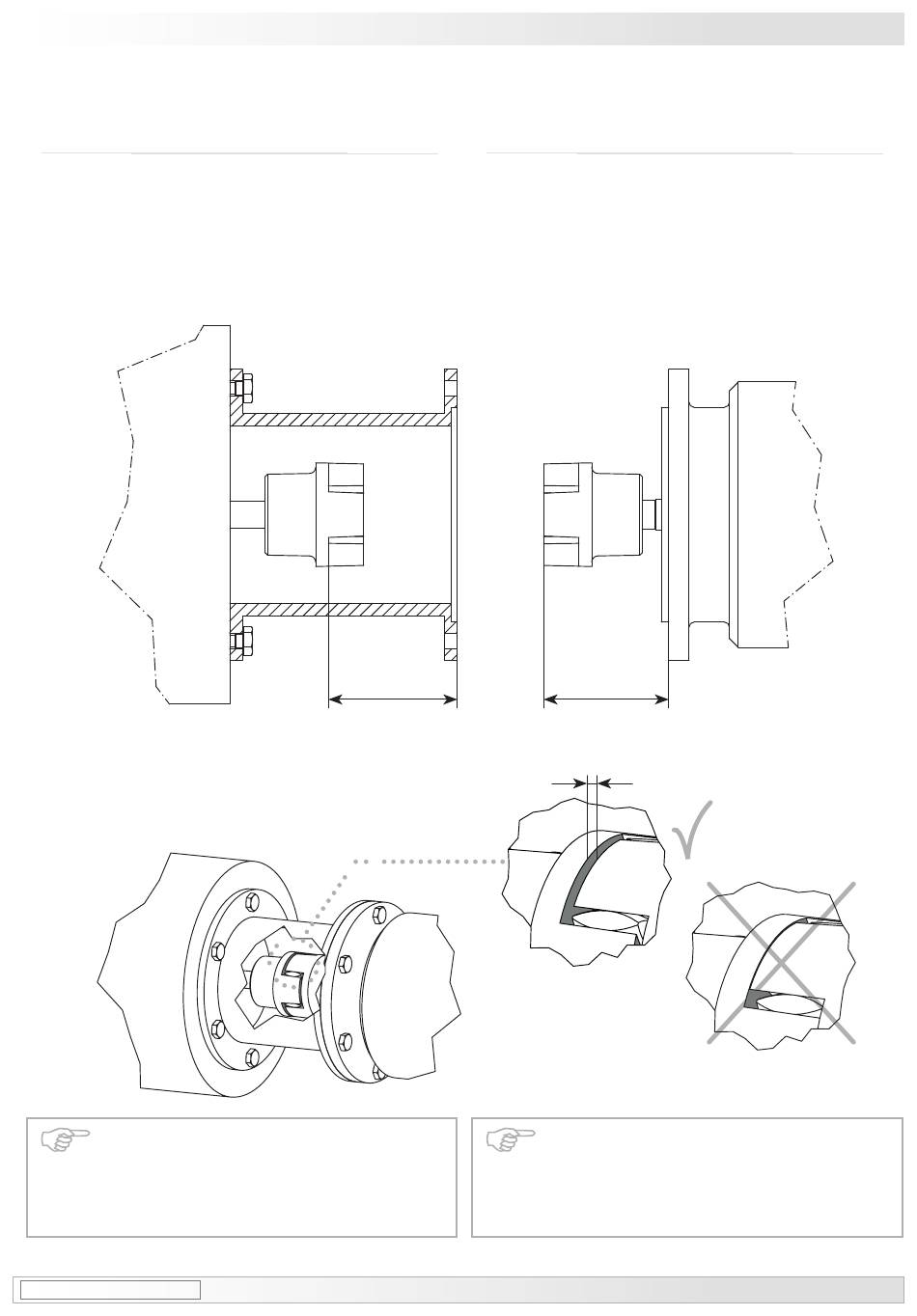

Mit einem Tiefenmessschieber die
korrekten Abstände (L, L1), siehe unten,
ermitteln und einhalten.
Eine Blockung der beiden Kupplungs-
hälften (Klauen liegen Stirn auf Stirn)
ist zu vermeiden.
Es darf kein direkter Axialschlag auf
die Gerätewelle erfolgen.
MB079.2 - 11115290
L + L1
Baumer_TDP02-ESL-TDPZ02-ESL_II_DE-EN (19A1)
4.6 Note when using a jaw-type coupling
(for example "ROTEX®")
Incorrect mounting of the jaw-type cou-
pling can damage the device.
Use a depth gauge to find and observe
the correct distances (L, L1), see below.
L
L1
1...2 mm
Avoid blocking of both coupling halves
(claws pressed together).
The device shaft must not subjected to
direct axial shock.
