Baumer TDP 0,2 Montage- Und Betriebsanleitung

Tachogenerator (doppel-tachogenerator) + inkrementaler drehgeber
Vorschau ausblenden Andere Handbücher für TDP 0,2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

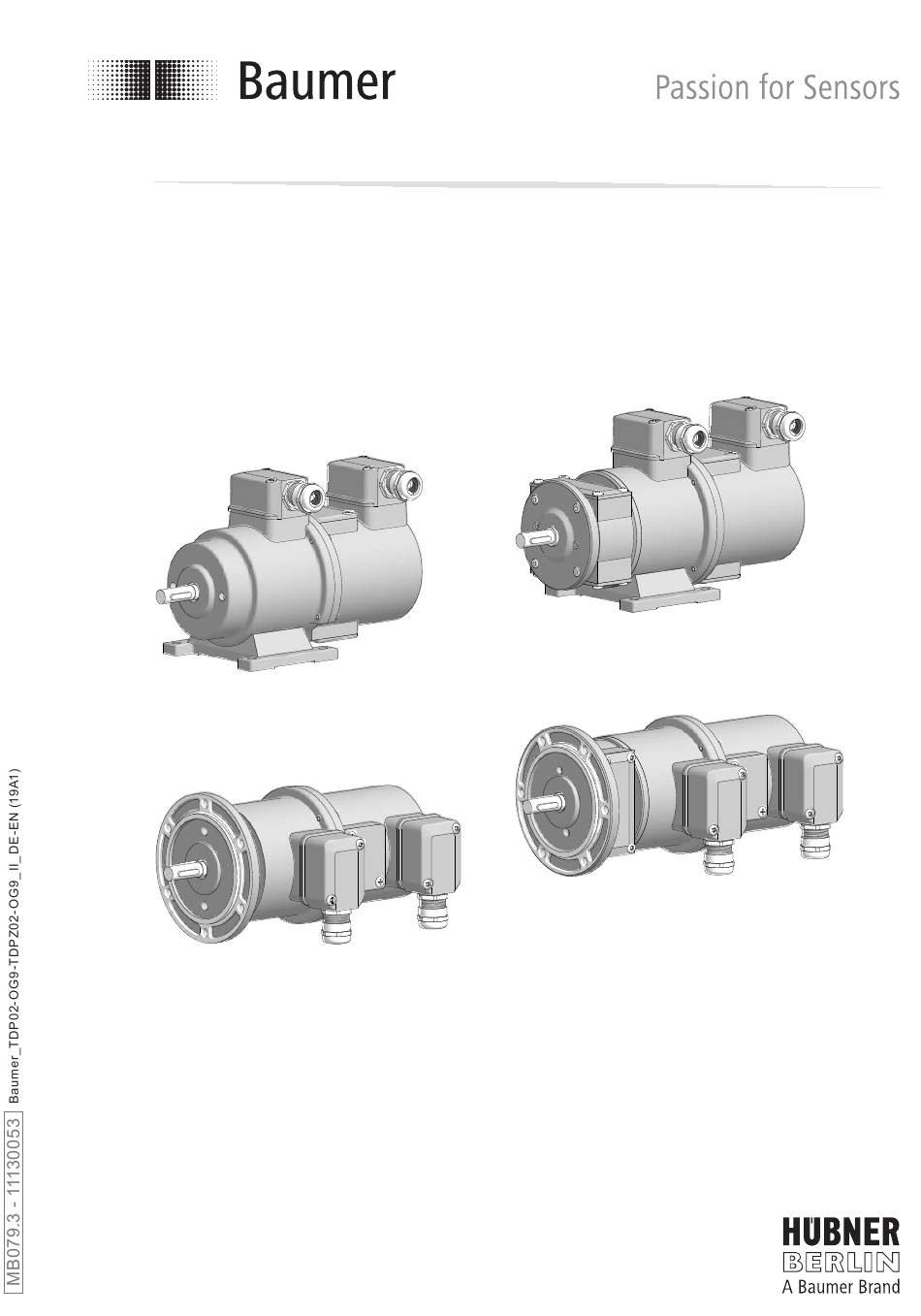

Montage- und Betriebsanleitung
Mounting and operating instructions
TDP 0,2 (TDPZ 0,2) + OG 9
Kombination
Tachogenerator (Doppel-Tachogenerator) +
Inkrementaler Drehgeber
Combination
Tachogenerator (Twin tachogenerator) +
Incremental encoder
Gehäusefuß B3
Housing foot B3
EURO-Flansch B10
EURO flange B10

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Baumer TDP 0,2

Inhaltszusammenfassung für Baumer TDP 0,2

  • Seite 1 Montage- und Betriebsanleitung Mounting and operating instructions Gehäusefuß B3 Housing foot B3 EURO-Flansch B10 EURO flange B10 TDP 0,2 (TDPZ 0,2) + OG 9 Kombination Tachogenerator (Doppel-Tachogenerator) + Inkrementaler Drehgeber Combination Tachogenerator (Twin tachogenerator) + Incremental encoder...

  • Seite 2: Inhaltsverzeichnis

    Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ................Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ....Montagehinweis ............................Abmessungen ................................TDP 0,2 + OG 9 ............................5.1.1 EURO-Flansch B10 ..........................5.1.2 Gehäusefuß B3 ............................TDPZ 0,2 + OG 9 ............................
  • Seite 3 ............................4.3.1 Step 2 ................................4.3.2 Step 3 ................................Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ..............Note when using a jaw-type coupling (for example “ROTEX®”) ........Mounting instruction ..........................Dimensions ..................................

  • Seite 4: Allgemeine Hinweise

    Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes Information Empfehlung für die Gerätehandhabung Die Kombination TDP 0,2 (TDPZ 0,2) + OG 9 ist ein generatorisch arbeitendes Prä zi sions- Drehzahlmessgerät und ein opto-elektronisches Präzisionsmessgerät, das mit Sorgfalt nur von technisch qualifiziertem Per sonal gehandhabt werden darf.

  • Seite 5: General Notes

    Informations to ensure correct device operation Information Recommendation for device handling The combination TDP 0,2 (TDPZ 0,2) + OG 9 is a generator-based working precision rotary measurement device and an opto electronic precision measurement device which must be handled with care by skilled personnel only.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •...

  • Seite 7: Security Indications

    Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages.

  • Seite 8: Vorbereitung

    Cover for carbon brushes Torxschraube M4x6 mm Torx screw M4x6 mm Klemmenkasten TDP 0,2 (TDPZ 0,2), Terminal box TDP 0,2 (TDPZ 0,2), siehe Abschnitt 3.2. see section 3.2. Klemmenkasten OG 9, siehe Abschnitt 3.2. Terminal box OG 9, see section 3.2.

  • Seite 9: Lieferumfang Klemmenkästen

    Vorbereitung / Preparation Lieferumfang Klemmenkästen Scope of delivery terminal boxes Klemmenkasten TDP 0,2 (TDPZ 0,2) Terminal box TDP 0,2 (TDPZ 0,2) Klemmenkastendeckel Terminal box cover Torx-/Schlitzschraube M4x32 mm Torx/slotted screw M4x32 mm Kabelverschraubung M20x1,5 mm Cable gland M20x1.5 mm für Kabel ø5...13 mm for cable ø5...13 mm...

  • Seite 10: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Zubehör erhältlich, siehe Abschnitt 4.4. available as accessory, see section 4.4. Anschlusskabel für TDP 0,2 (TDPZ 0,2) Connecting cable for TDP 0,2 (TDPZ 0,2) Sensorkabel HEK 8, als Zubehör erhältlich, Sensor cable HEK 8, available as accessory, siehe Abschnitt 6.2.5.

  • Seite 11: Montage

    Montage / Mounting Montage Mounting Schritt 1 Step 1 Zul. Anzugsmoment: Max. tightening torque: = 1 Nm 2.5 mm EURO-Flansch B10 EURO flange B10 4.2.1 Schritt 2 4.2.1 Step 2 10 mm * Siehe Seite 7 See page 7 Antriebswelle einfetten. Lubricate drive shaft.

  • Seite 12: Schritt 3

    Montage / Mounting EURO-Flansch B10 EURO flange B10 4.2.2 Schritt 3 4.2.2 Step 3 10 mm 4.2.3 Schritt 4 4.2.3 Step 4 2.5 mm Zul. Anzugsmoment: Max. tightening torque: = 2...3 Nm * Siehe Seite 5 oder 7 See page 5 or 7 MB079.3 - 11130053 Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (19A1)

  • Seite 13: Gehäusefuß B3

    Montage / Mounting Gehäusefuß B3 Housing foot B3 4.3.1 Schritt 2 4.3.1 Step 2 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible. Runouts can cause aufweisen. Rundlauffehler verursa- vibrations, which can shorten the chen Vibrationen, die die Lebensdauer service life of the device.

  • Seite 14: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35

    Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-...

  • Seite 15: Hinweis Bei Verwendung Einer Klauenkupplung (Zum Beispiel „Rotex®")

    Montage / Mounting Hinweis bei Verwendung einer Klauen- Note when using a jaw-type coupling kupplung (zum Beispiel „ROTEX®“) (for example “ROTEX®”) Eine falsche Montage der Klauenkupplung Incorrect mounting of the jaw-type cou- führt zur Beschädigung des Gerätes. pling can damage the device. Mit einem Tiefenmessschieber die Use a depth gauge to find and observe korrekten Abstände (L, L1), siehe unten,...

  • Seite 16: Montagehinweis

    Montage / Mounting Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. MB079.3 - 11130053 Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (19A1)

  • Seite 17: Abmessungen

    Abmessungen / Dimensions Abmessungen Dimensions TDP 0,2 + OG 9 TDP 0,2 + OG 9 5.1.1 EURO-Flansch B10 5.1.1 EURO flange B10 (61363, 61373) (61363, 61373) Drehrichtung positiv Positive rotating direction 5.1.2 Gehäusefuß B3 5.1.2 Housing foot B3 (61257) (61257)

  • Seite 18: Tdpz 0,2 + Og 9

    Abmessungen / Dimensions TDPZ 0,2 + OG 9 TDPZ 0,2 + OG 9 5.2.1 EURO-Flansch B10 5.2.1 EURO flange B10 (61807, 61815) (61807, 61815) Drehrichtung positiv Positive rotating direction 5.2.2 Gehäusefuß B3 5.2.2 Housing foot B3 (61510) (61510) Drehrichtung positiv Positive rotating direction Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated)

  • Seite 19: Elektrischer Anschluss

    6.1.2 Anschlussklemmen TDP 0,2 LT 6.1.2 Connecting terminal TDP 0,2 LT Polarität bei positiver Drehrichtung, Polarity for positive rotating direction, siehe Abschnitt 5.1 bis 5.4. see section 5.1 to 5.4. Ansicht X siehe Abschnitt 6.1.1.

  • Seite 20: Og 9

    Elektrischer Anschluss / Electrical connection OG 9 OG 9 6.2.1 Beschreibung der Anschlüsse 6.2.1 Terminal significance Betriebsspannung (für das Gerät) +UB; + Voltage supply (for the device) Masseanschluss (für die Signale) ; ; GND; 0V Ground (for the signals) Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 K1;...

  • Seite 21: Anschlussklemmen

    Sensorkabel HEK 8 (Zubehör) 6.2.5 Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used.

  • Seite 22: Betrieb Und Wartung

    * Carbon brush, available as accessory: Bestellnummer 11076778 (S7/H7) Order number 11076778 (S7/H7) 1 Satz (2 Stück) bei TDP 0,2 1 kit (2 pieces) for TDP 0,2 2x 1 Satz (4 Stück) bei TDPZ 0,2 2x 1 kits (4 pieces) for TDPZ 0,2...

  • Seite 23: Demontage

    Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 20 13c * 22 mm Schritt 2 Step 2 TX 20 22 mm * Siehe Seite 6 oder 7 See page 6 or 7 MB079.3 - 11130053 Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (19A1)
  • Seite 24 Demontage / Dismounting Schritt 3 Step 3 8.3.1 EURO-Flansch B10 8.3.1 EURO flange B10 10 mm 2.5 mm 8.3.2 Gehäusefuß B3 8.3.2 Housing foot B3 2.5 mm 10 mm Schritt 4 Step 4 8.4.1 EURO-Flansch B10 8.4.1 EURO flange B10 * Siehe Seite 5 oder 7 See page 5 or 7 MB079.3 - 11130053...
  • Seite 25 Demontage / Dismounting Schritt 4 Step 4 8.4.2 Gehäusefuß B3 8.4.2 Housing foot B3 Schritt 5 Step 5 2.5 mm * Siehe Seite 7 See page 7 MB079.3 - 11130053 Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (19A1)

  • Seite 26: Technische Daten

    • Temperaturkoeffizient: ±0,05%/K (Leerlauf) • Isolationsklasse: • Kalibriertoleranz: ±1% • Klimatische Prüfung: Feuchte Wärme, konstant (IEC 60068-2-3, Ca) TDP 0,2 + OG 9 • Leistung: 12 W (Drehzahl >3000 U/min) • Ankerkreis-Zeitkonstante (τ <75 µs • Leerlaufspannung: 10...150 mV pro U/min TDPZ 0,2 + OG 9 •...

  • Seite 27: Daten Nach Typ

    • Anschluss: 2x Klemmenkasten TDP 0,2 + OG 9 • Trägheitsmoment Rotor: 1,4 kgcm • Masse ca.: 3,3 kg TDPZ 0,2 + OG 9 • Trägheitsmoment Rotor: 1,5 kgcm • Masse ca.: 3,5 kg Daten nach Typ Leerlauf- Min. erforderlicher Lastwiderstand in Max.

  • Seite 28: Technical Data

    ±0.05%/K • Isolation class: • Calibration tolerance: ±1 % • Climatic test: Humid heat, constant (IEC 60068-2-3, Ca) TDP 0,2 + OG 9 • Performance: 12 W (speed >3000 rpm) • Armature-circuit time-constant (τ <75 µs • Open-circuit voltage: 10...150 mV per rpm TDPZ 0,2 + OG 9 •...

  • Seite 29: Type Data

    • Connection: 2x terminal box TDP 0,2 + OG 9 • Rotor moment of inertia: 1.4 kgcm • Weight approx.: 3.3 kg TDPZ 0,2 + OG 9 • Rotor moment of inertia: 1.5 kgcm • Weight approx.: 3.5 kg Type data...

  • Seite 30: Zubehör

    Zubehör / Accessories Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Sensorkabel für Drehgeber • Sensor cable for encoders HEK 8 HEK 8 • Kohlebürsten, 1 Satz (2 Stück): • Carbon brushes, 1 set (2 pieces): Bestellnummer 11076778 (S7/H7) Order number 11076778 (S7/H7) •...
  • Seite 31 MB079.3 - 11130053 Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (19A1)
  • Seite 32 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 61257, 61363, 61373, 61510, 61807, 61815 MB079.3 - 11130053 Baumer_TDP02-OG9-TDPZ02-OG9_II_DE-EN (19A1-22.03.2019)
