4

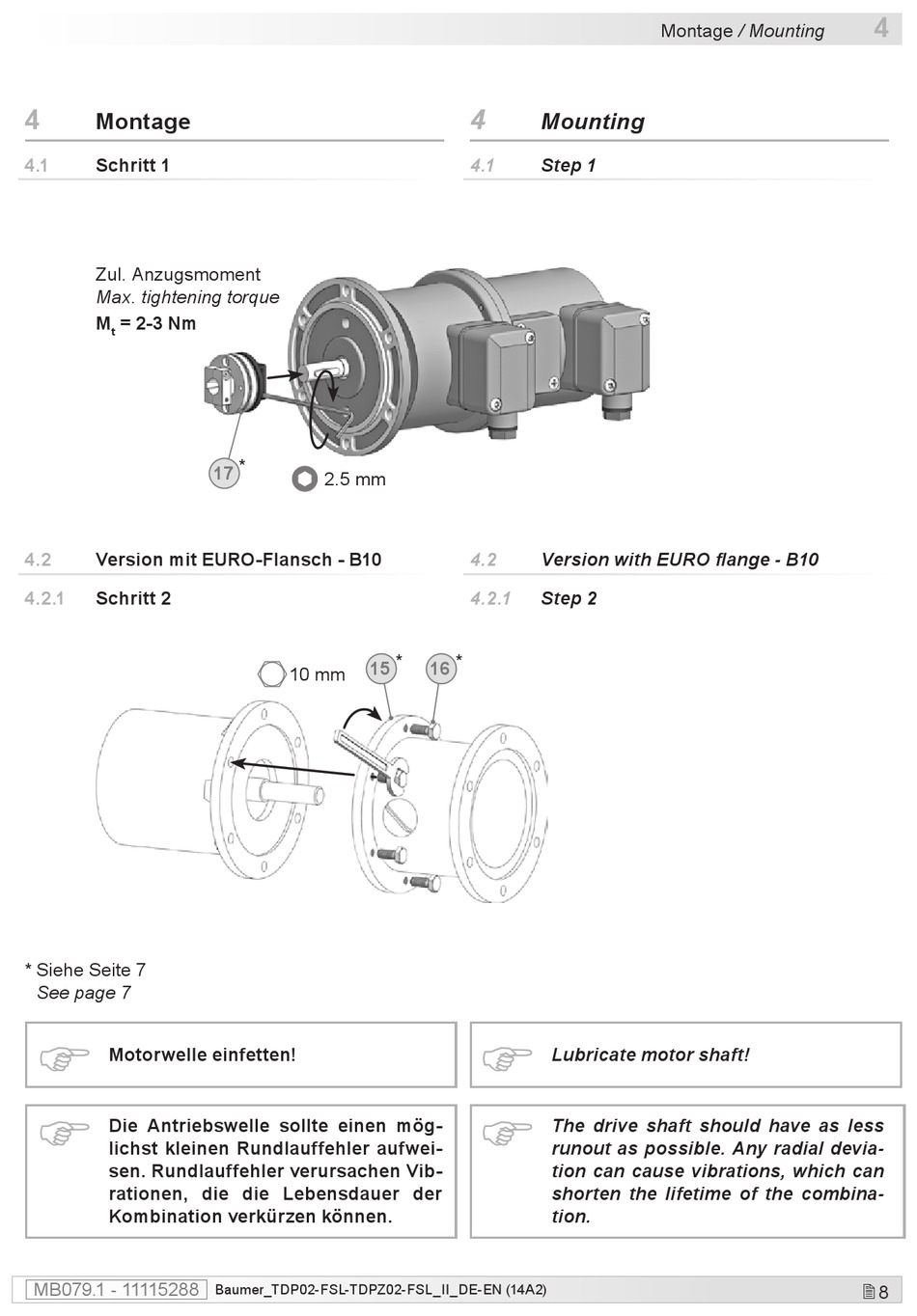

Montage

4.1

Schritt 1

Zul. Anzugsmoment
Max. tightening torque
M = 2-3 Nm
t
4.2

Version mit EURO-Flansch - B10

4.2.1

Schritt 2

* Siehe Seite 7
See page 7
Motorwelle einfetten!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen. Rundlauffehler verursachen Vib-
rationen, die die Lebensdauer der
Kombination verkürzen können.
MB079.1 - 11115288
*
17
2.5 mm
15
10 mm
Baumer_TDP02-FSL-TDPZ02-FSL_II_DE-EN (14A2)
4

Mounting

4.1

Step 1

4.2

Version with EURO flange - B10

4.2.1

Step 2

* *
16
Lubricate motor shaft!
The drive shaft should have as less
runout as possible. Any radial devia-
tion can cause vibrations, which can
shorten the lifetime of the combina-
tion.
Montage / Mounting
4
