4

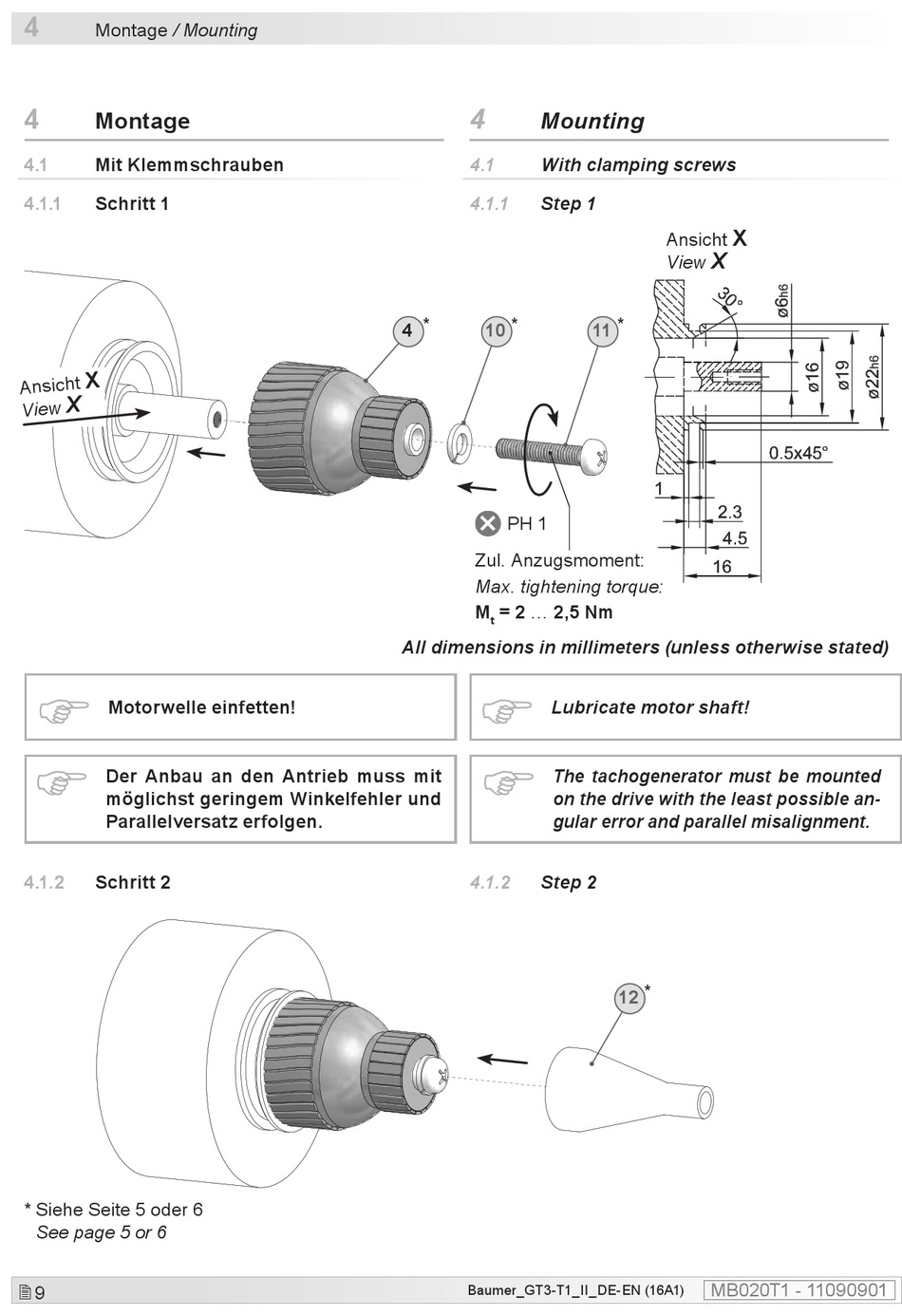

Montage / Mounting
4

Montage

4.1

Mit Klemmschrauben

4.1.1

Schritt 1

Motorwelle einfetten!
Der Anbau an den Antrieb muss mit
möglichst geringem Winkelfehler und
Parallelversatz erfolgen.
4.1.2

Schritt 2

* Siehe Seite 5 oder 6
See page 5 or 6
 9
4

Mounting

4.1

With clamping screws

4.1.1

Step 1

* *
4 10
PH 1
Zul. Anzugsmoment:
Max. tightening torque:
M = 2 ... 2,5 Nm
t
All dimensions in millimeters (unless otherwise stated)
Lubricate motor shaft!
The tachogenerator must be mounted
on the drive with the least possible an-
gular error and parallel misalignment.
4.1.2

Step 2

Baumer_GT3-T1_II_DE-EN (16A1)
X
Ansicht
X
View
*
11
*
12
MB020T1 - 11090901
