Regler
weiß
weiß
schwarz

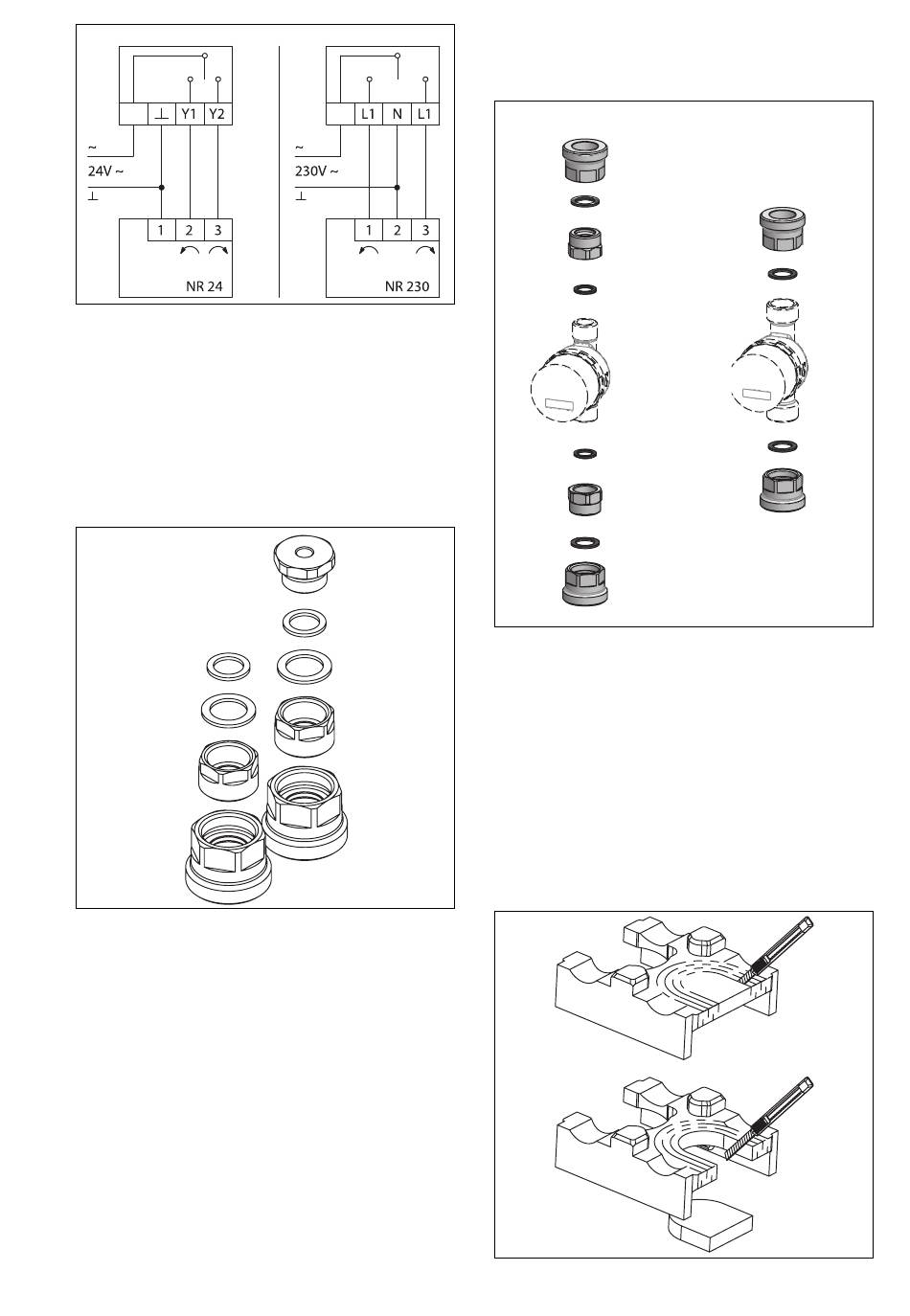

Abb. 5.3 Anschluss-Schema Dreipunktsteuerung
5.5 Wärmemengenzähler-Einbauset
Das Wärmemengenzähler-Einbauset ist im Lieferumfang
der Armaturengruppe enthalten.
Inhalt:
– 2x Übergangsstück G1½ AG x G1 IG
– 2x Übergangsstück G1 AG x G¾ IG
– 2x Dichtung G1
– 2x Dichtung G ¾
– 1x Stopfen M10x1 IG mit O-Ring
Abb. 5.4 Wärmemengenzähler-Einbauset
Einbau eines Wärmemengenzählers mit Baulänge
110 mm:
3
– Übergangsstücke G
Dichtungen am Zähler befestigen
– Übergangsstücke G 1 IG mit den zugehörigen
Dichtungen an den bereits aufgeschraubten
Adaptern befestigen
– Wärmemengenzähler mittels des beiliegenden Über-
wurfmutter-Sets in die Station integrieren
– vorhandenen Stopfen mit O-Ring aus der Vorlauf-
seite der Absperreichrichtung (werksseitig rechts)
entfernen
– Stopfen M10x1 mit O-Ring in die Absperreinrichtung
einschrauben
– Vorlauftemperaturfühler des Wärmemengenzählers
mit dem im Lieferumfang des Wärmemengenzählers
enthaltenen Montagematerial in den Stopfen
einschrauben
Regler
blau
braun
⁄ IG mit den zugehörigen
4
Der Einbau eines Wärmemengenzählers mit Baulänge
130 mm ist identisch mit dem Einbau 110 mm, jedoch
werden die Übergangsstücke G¾ IG und die entspre-
chenden Dichtungen nicht benötigt.
Baulänge 110 mm
weiß
Abb. 5.5 Montage Wärmemengenzähler-Einbauset

5.6 Anpassen des Einlegeblockes

In die Armaturengruppe können die handelsüblichen
Wärmemengenzähler integriert werden. Hierzu muss
der Einlegeblock universell angepasst werden. Je nach
Bauart des Wärmemengenzählers können verschiedene
Durchmesser aus dem Einlegeblock ausgeschnitten
werden. Die präparierten Nuten dienen als Schnitthilfe.
Sollte absehbar sein, dass die Elektronik des Wärme-
mengenzählers nicht in die Isolierung integriert werden
kann, muss diese vom Gehäuse des Zählers abmon-
tiert und in der Nähe der Isolierung an der Wand be-
festigt werden. Ein Anpassen des Einlegeblockes ist
in diesem Fall nicht notwendig.
Abb. 5.6 Einlegeblock mit Ausschnitt für Wärmemengen-
zähler
Baulänge 130 mm
5
