Tab. 3: Positionnement du sélecteur Source / Sink en fonction du
Câblage de la sortie courant d'une version relais
câblage de la sortie
courant 4-20 ma
Non câblée (Fil de liaison en
place)
Raccordée en source
Raccordée en puits
8.3.3. sélecteur 115/230 V ac
Le sélecteur 115/230 V AC permet de configurer la tension
d'alimentation de l'appareil en version 115/230 V AC.
→
Alimenter
230V
l'appareil en
230 V AC.

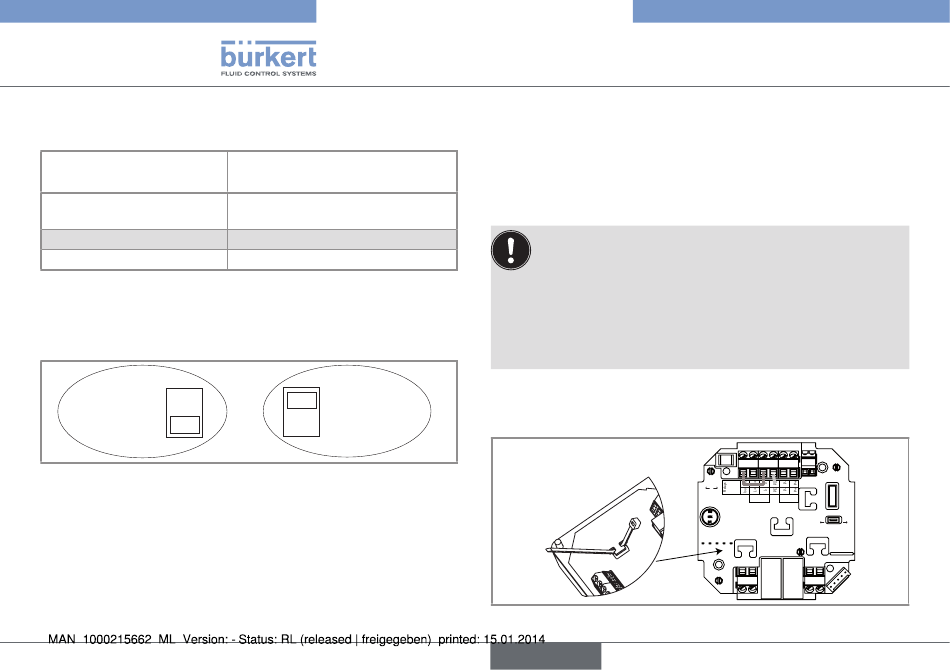

Fig. 20 : Sélecteur de la tension d'alimentation, sur une version
alimentée en 115/230 V AC
26
position du sélecteur source/sink
sur une version avec relais
SOURCE
SOURCE
SINK
→
Alimenter
l'appareil en
115V
115 V AC.
Type 8025/8035
Câblage
8.4. câblage des versions 8025
compactes et des 8035, avec ou
sans relais, avec presse-étoupes
8.4.1. instructions de câblage
Boucher le presse-étoupe inutilisé à l'aide du joint obturateur
fourni pour assurer l'étanchéité de l'appareil.
→
Dévisser l'écrou du presse-étoupe.
→
Enlever le disque transparent à l'intérieur du
presse-étoupe.
→
Insérer le joint obturateur.
→
Revisser l'écrou.
→
Soulever le rabat transparent après avoir desserré la vis.
→
Desserrer les 4 vis puis retirer le couvercle de l'appareil.
→
Pour les versions avec relais, mettre en place les serre-câbles.
français
PE
Without
SOURCE SINK
With
Supply PULSE
12..36Vdc OUTPUT
FLOW SENSOR
COIL NPN
