4.4 Kopfschiene 78 x 67 mm, unten offen

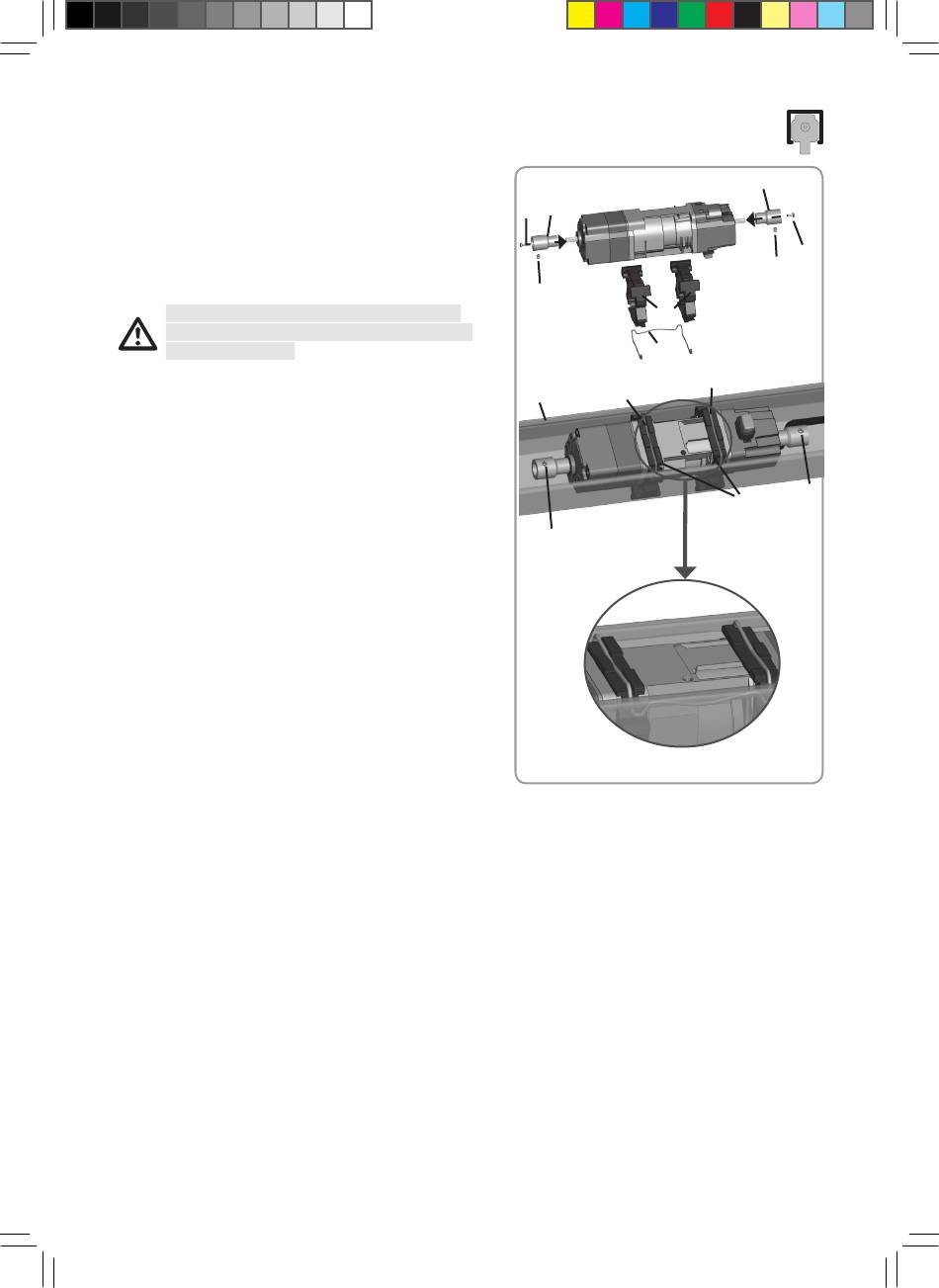

Montage mit den Antrieben J406/J410 (Drehmoment 6
oder 10 Nm)
• Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3 x 8
(2) an die Antriebswelle.
Anzugsmoment = 1,35 Nm +/- 20%
Vergewissern Sie sich, dass das Kabel nicht
über ein drehendes Teil des Antriebs oder des
Gestänges verläuft.
• Bringen Sie die beiden Kopfschienenadapter (8) am
Antrieb an.
• Schieben Sie den Antrieb in die Kopfschiene (4).
• Fixieren Sie den Antrieb mit Hilfe der Halteklammer (5) in
der Kopfschiene (4).
• Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
Anzugsmoment = 2 Nm maximal
