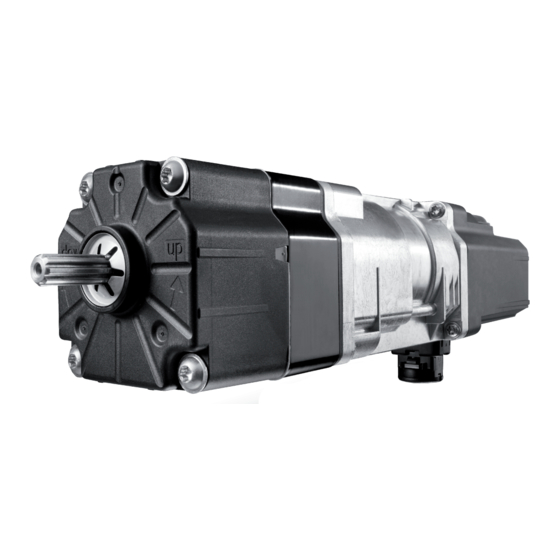

SOMFY J4 io Installationsanleitung
Vorschau ausblenden Andere Handbücher für J4 io:

Werbung

J4 io
Notice installateur
Installationsanleitung
Guida d'installazione
Installer Guide

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SOMFY J4 io

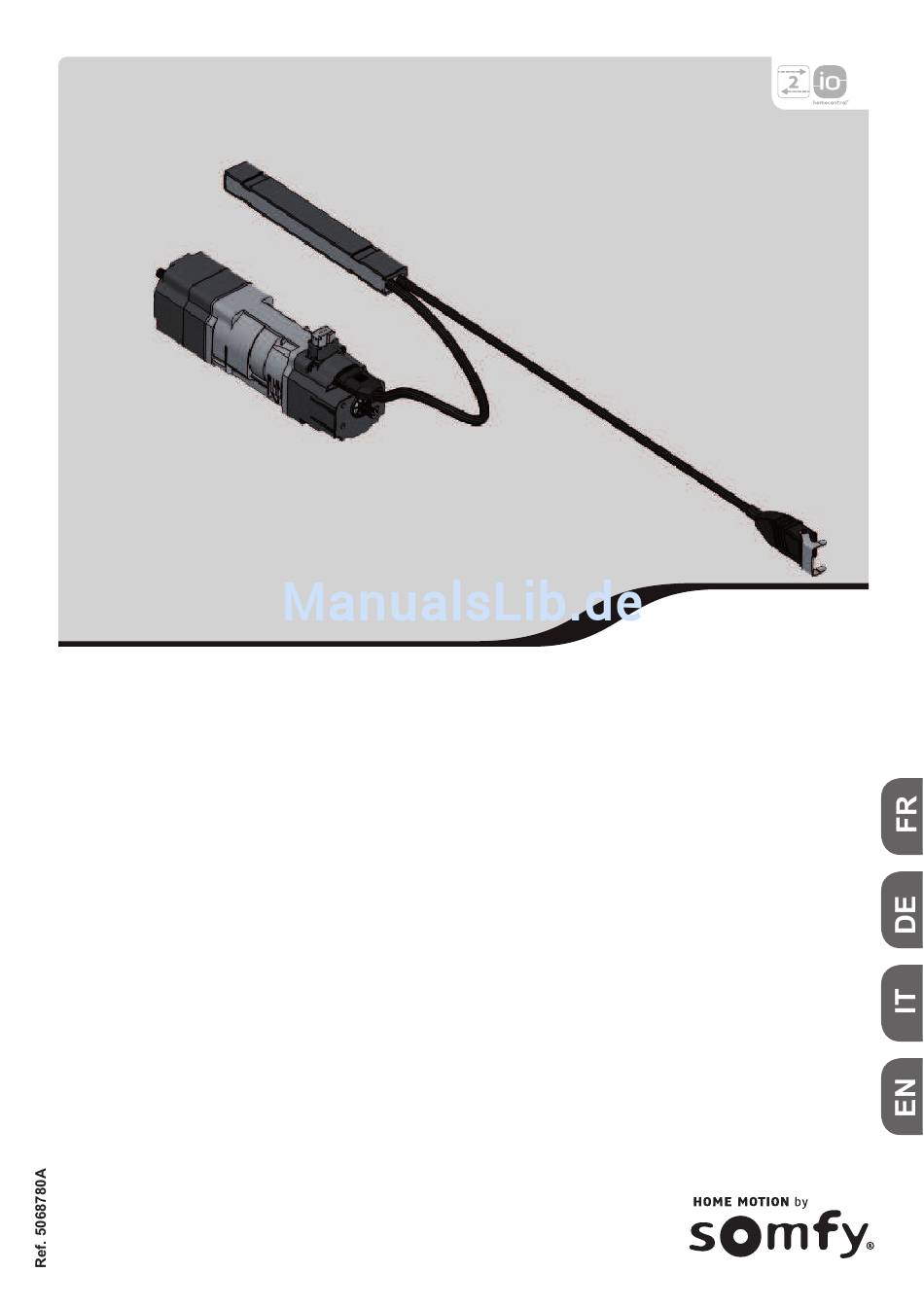

  • Seite 1 J4 io Notice installateur Installationsanleitung Guida d’installazione Installer Guide...
  • Seite 2: Inhaltsverzeichnis

    9. Technische Daten Lamellenwendung) 1. EINLEITUNG Der J4 io Antrieb wurde zur Motorisierung aller Arten von Jalousien entwickelt. Was ist io-homecontrol®? Der J4 io basiert auf der fortschrittlichen und sicheren io-homecontrol® Funktechnologie mit einem universellen Kommunikationsprotokoll, das mit Haustechnikprodukten namhaf- ter Hersteller kompatibel ist.
  • Seite 3: Sicherheit

    - Der Antrieb, das Drehmoment und die Betriebsdauer müssen auf den Betrieb der gesamten Anlage angepasst sein. - Es dürfen nur Original-Zubehörteile von Somfy verwendet werden (Adapter, Halter, Verbinder, Stromversorgungskabel, ...).  (LQEDX hEHUSUIXQJ ,QEHWULHEQDKPH XQG 5HSDUDWXU GHU $QODJH GUIHQ QXU YRQ IDFKOLFK TXDOL¿]LHUWHP Personal durchgeführt werden.
  • Seite 4: Montage

    ‡ Unterlegen Sie den Antrieb mit kleinen Schalldämm- streifen (6a) und fixieren Sie ihn dann mit Hilfe der Halteklammern (5) in der Kopfschiene (4). ‡ Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. © 2011 Somfy SAS. All rights reserved. 11/2011...
  • Seite 5: Kopfschiene 57 X 51 Mm, Oben Offen

    ‡ Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. Die Fixierung mit innenliegenden Halteklammern ist in Verbindung mit den Antrieben J418 (Antriebe - PLW  1P 'UHKPRPHQW QLFKW P|JOLFK © 2011 Somfy SAS. All rights reserved. 11/2011...
  • Seite 6: Kopfschiene 78 X 67 Mm, Unten Offen

    ‡ Schieben Sie den Antrieb in die Kopfschiene (4). ‡ Fixieren Sie den Antrieb mit Hilfe der Halteklammer (5) in der Kopfschiene (4). ‡ Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. © 2011 Somfy SAS. All rights reserved. 11/2011...
  • Seite 7 ‡ Den Zusatzbügel (9) an der Einheit Kopfschiene (4) + Antrieb montieren. ‡ Den Bügel (9) mittels Schraube M5 x 10 mm am Antrieb festschrauben. $Q]XJVPRPHQW PD[  1P 'LH 6FKUDXEH PXVV vollständig am Bügel (9) anliegen. © 2011 Somfy SAS. All rights reserved. 11/2011...
  • Seite 8: Kopfschiene 67 X 66 Mm, Unten Offen

    (5) in der Kopfschiene (4). 3.6 J4 io Plate Die J4 io Plate wird mit Anschluss am Antrieb ausgeliefert, Ihre Montage erfolgt innerhalb oder außerhalb der Kopfschiene. Bei Verwendung eines Somfy Sensors muss die J4 io Plate außer- halb der Kopfschiene angebracht werden.
  • Seite 9: Elektrischer Anschluss

    78 x 67 mm Bis Durchmesser 14 mm 65 x 64 mm Zur Befestigung der J4 io Plate in der Kopfschiene , können Sie das doppelseitige Klebeband YHUZHQGHQ %HVW1U  Die Befestigung der Platine mit Hilfe des doppelseitigen Klebebands garantiert sicheren Halt bei Temperaturen von -30°C bis 70°C.
  • Seite 10: Inbetriebnahme

    5. INBETRIEBNAHME Diese Anleitung beschreibt die Inbetriebnahme mit Hilfe eines lokalen Somfy io-Funksenders vom Typ Situo mobile io VB, welcher für eine präzisere Ausrichtung der Lamellen sorgt. Für die Inbetriebnahme mit Hilfe einer anderen io-Bedieneinheit ziehen Sie die entsprechende Anleitung zurate.
  • Seite 11: Testen Der Drehrichtung Des Antriebs

    ‡ Drücken Sie die AUF-Taste, um die neue Drehrichtung zu kontrollieren. 5.4. Basiseinstellungen 5.4.1. Einstellung der oberen und unteren Endlagen Es muss gewährleistet sein, dass der J4 io Antrieb korrekt bei vollständig nach unten gefahrener Jalousie und bei geschlossenen Lamellen eingebaut wurde.
  • Seite 12: Einstellen Der Lamellenwendung

    Lamellen von der Position oder Lamellen geschlossen bis zur Position Lamellen vollständig gedreht bewegen. ‡ Gleichzeitig auf die Tasten AUF und «my» des Somfy io-Funksenders drücken, bis die Jalousie eine kurze Bewegung ausführt. Speichern des ersten lokalen Somfy io-Funksenders 5.5.
  • Seite 13: Bedienung

    Ein langer Druck der AUF- oder AB-Taste veranlasst die Jalousie komplett auf- oder abzufahren. 6.2. Funktionsweise mit einem Somfy Sensor oder Automatiksystem Siehe die Anleitung des entsprechenden Somfy io Sensors. 7. ÄNDERUNG DER EINSTELLUNGEN 7.1. Lieblingsposition („my“-Position) 7.1.1. Ändern der Lieblingsposition („my“-Position) ‡...
  • Seite 14: Verknüpfen/Löschen Von Somfy Io-Funksendern Und Io-Sensoren

    Hinweis: Wenn die neue Endlage unter die vorhan- dene Endlage hinaus eingestellt werden soll, hält die Jalousie selbstständig bei der alten Endlagenposition an. Um die aktuelle Endlage zu überfahren ist eine erneute Betätigung an der Bedieneinheit erforderlich. © 2011 Somfy SAS. All rights reserved. 11/2011...
  • Seite 15: Änderung Der Lamellenwendung

    Lamellen von der Position Lamellen geschlossen bis zur Position Lamellen vollständig geöffnet bewegen. ‡ Gleichzeitig auf die Tasten AUF und «my» des Somfy io-Funksenders drücken, bis die Jalousie eine kurze Bewegung ausführt. © 2011 Somfy SAS. All rights reserved. 11/2011...
  • Seite 16: Tipps Und Hinweise

    Die „my“-Position ist gelöscht. Stellen Sie die „my“-Position ein. funktioniert nicht. Führen Sie eine erneute Einstellung der Die „my“-Position Die Lamellenwendung ist nicht Lamellenwendung und anschließend der kann nicht wiederholt korrekt eingestellt. „my“-Position durch. werden. © 2011 Somfy SAS. All rights reserved. 11/2011...
  • Seite 17: Austausch Eines Verlorenen Oder Beschädigten Somfy Io-Funksenders

    Führen Sie anschließend folgende Prozeduren durch, um die Funktionsfähigkeit der Anlage zu gewährleisten: ‡ Verbinden Sie die J4 io Plate mit dem Antrieb und stellen Sie die Spannungsversorgung wieder her ‡ Führen Sie die Prozedur aus Kapitel «8.4 Zurücksetzen auf Werkseinstellung» durch.
  • Seite 18: Technische Daten

    Das maximal zulässige Drehmoment am Wellenende des Antriebs J418 beträgt HLQVHLWLJ  1P Überhitzungschutz Die J4 io Antriebe sind im Fall einer Überhitzung bei ununterbrochener Benutzung von mehr als 6 Minuten durch einen Überhitzungsschutz geschützt. Ausschnitt an der Kopfschiene )U GHWDLOOLHUWH WHFKQLVFKH ,QIRUPDWLRQHQ ]LHKHQ 6LH GLH 'DWHQEOlWWHU XQG VSH]L¿VFKHQ Schnittstellenpläne zurate.
  • Seite 19 © 2011 Somfy SAS. All rights reserved. 11/2011...
