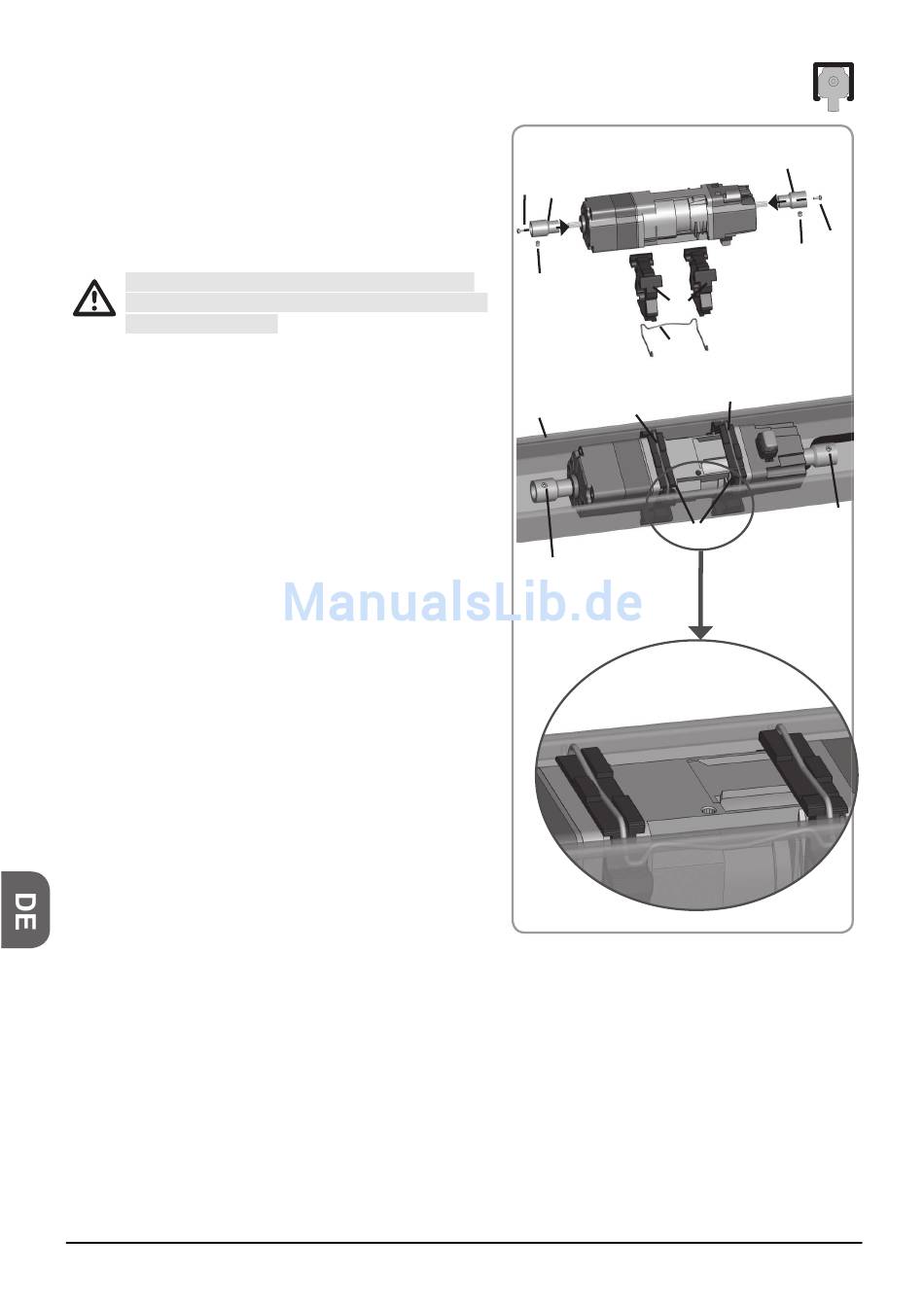

3.4 Kopfschiene 78 x 67 mm, unten offen

Montage mit den Antrieben J406/J410 (Drehmoment
6 oder 10 Nm)
‡ Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3
x 8 (2) an die Antriebswelle.
Anzugsmoment = 1,1 Nm
Vergewissern Sie sich, dass das Kabel nicht
über ein drehendes Teil des Antriebs oder des
Gestänges verläuft.
‡ Bringen Sie die beiden Kopfschienenadapter (8) am
Antrieb an.
‡ Schieben Sie den Antrieb in die Kopfschiene (4).
‡ Fixieren Sie den Antrieb mit Hilfe der Halteklammer
(5) in der Kopfschiene (4).
‡ Die Welle kann mit einem Gewindestift (7) im Adapter
fixiert werden.
