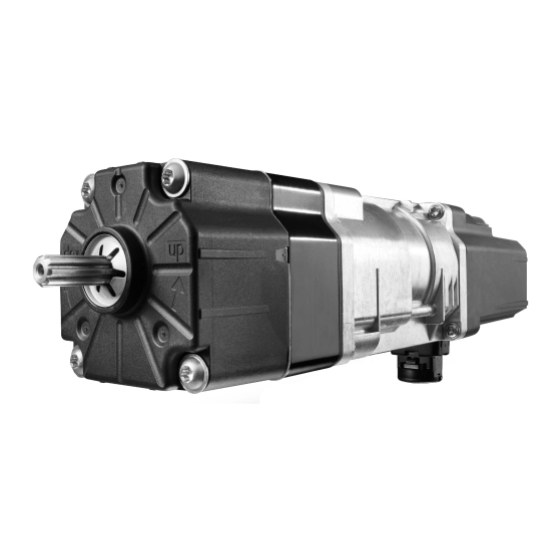

SOMFY J4 io Protect Einstellanleitung
Vorschau ausblenden
Andere Handbücher für J4 io Protect:
- Installationsanleitung (80 Seiten) ,
- Einstellanleitung (6 Seiten) ,
- Kurz-einstellanleitung (2 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY J4 io Protect
Inhaltszusammenfassung für SOMFY J4 io Protect
- Seite 1 Einstellanleitung GmbH J4 io Protect www .set-gmbh.net www.somfy.com Antrieb J4 io Protect Komplette Gebrauchsanleitung S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Lindenstraße 22 Fax: 09342 / 859 624-1 Netz: www.set-gmbh.net 97892 Kreuzwertheim...
-
Seite 2: Einleitung
J4 io Protect . Dieser Antrieb ist für die elektrische Steuerung von Außenjalousien vorgesehen. Die vorliegende Anleitung ergänzt die Kurzanleitung , die im Lieferumfang des Antriebs enthalten ist. Alle Anleitungen sind online auf der Website www.somfy.info erhältlich. Komplette Gebrauchsanleitung Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. -
Seite 3: Sicherheitshinweise
Falls Sie nach der Installation des Antriebs Fragen haben oder weitere Informationen benötigen, wenden Sie sich an Ihre Somfy-Niederlassung oder besuchen Sie unsere Website www.somfy.com. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Komplette Gebrauchsanleitung Abbildungen ohne Gewähr. 3/30 Antrieb J4 WT Protect S.E.T. -
Seite 4: Allgemeine Sicherheitshinweise
Verlegen Sie das Netzkabel immer mit einer Schlaufe nach unten, um zu verhindern, dass Wasser in den Antrieb läu Hiermit erklärt der Hersteller SOMFY ACTIVITES SA, F-74300 CLUSES, dass der Antrieb, für den die vorliegenden Anweisungen gelten und der für eine Verwendung gemäß... -
Seite 5: Spezifische Sicherheitshinweise
Phase Neutralleiter Schutzleiter Hiermit erklärt der Hersteller SOMFY ACTIVITES SA, F-74300 CLUSES, dass der Antrieb, für den die vorliegenden Anweisungen gelten, der für eine Spannungsversorgung mit 230 V ~ 50 Hz und eine Verwendung gemäß den vorliegenden Anweisungen vorgesehen ist, den wesentlichen Anforderungen der gültigen europäischen Richtlinien und insbesondere der Richtlini e... -
Seite 6: Inhaltsverzeichnis
4.3. Verfahren zur einstellung der kinematik 4.4. Automatische Einstellung der Endlagen 4.5. E inlernen des ersten unidirektionalen Somfy io-Funksenders Komplette Gebrauchsanleitung Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 6/45 Antrieb J4 io Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... - Seite 7 7. Tipps und Empfehlungen 7.1. Zurücksetzen des Antriebs 7.2. Hilfe bei Problemen 7.3. Fragen und Antworten Komplette Gebrauchsanleitung Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 7/45 Antrieb J4 io Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net...
-
Seite 8: Allgemeines
GmbH www .set-gmbh.net 1. ALLGEMEINES Die neue Version des Antriebs J4 io Protect gehört zur neuen und drahtlosen Elektronikbaureihe von SOMFY mit optimierten neuen Komponenten und einem neuen Design 1.1. VORTEILE VON J4 io PROTECT Vorteile einer Somfys -Punkte Außenjalousie... -
Seite 9: Beschreibung Der Drei Neuen Funktionen
Endlage beim 1. Zyklus, nach dem 5., dem 20. und anschließend nach jedem 50. Zyklus automatisch nach. Diese Funktion ist nicht standardmäßig aktiviert. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. Antrieb J4 io Protect 9/45 S.E.T. -
Seite 10: Kompatible Aussenjalousien/Raffstore
Ästhetik + Einbruchsicherheit Typ 3 Funktionen: A ufwärtsbewegung/ Abwärtsbewegung bei o enen Lamellen/Ausrichtung der Lamellen Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 8/30 Antrieb J4 WT Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Lindenstraße 22... -
Seite 11: Verschiedene Funktionsweisen
GmbH www .set-gmbh.net 1.4. VERSCHIEDENE FUNKTIONSWEISEN Ausrichtung der Ausrichtung der Typen von Lamellen bei Lamellen bei Funktionsweise Außenjalousien Abwärtsbewegung Aufwärtsbewegung 0° Siehe O ene Lamellen Funktionsweise in horizontaler Nr.°1 +90° Position Geschlossene, nach TYP 1 UND 2 außen gerichtete -90° Siehe Lamellen Geschlossene, nach... - Seite 12 Drücken der Auf-Taste automatisch nach innen oder mithilfe des Stellrads (Reversierung). ausgerichtet. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 12/45 Antrieb J4 io Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Lindenstraße 22...
-
Seite 13: Funktionsweise Nr.°4: Wp1/0° = Abw Ärtsbewegung Mit Verriegelung Der Lamellenneigung Und Arbeitsposition
Aufwärtsbewegung Lamellen automatisch aktiviert. nach unten. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 13/45 Antrieb J4 io Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Lindenstraße 22... -
Seite 14: Technische Einzelheiten
Wellenadapter Getriebe Welle/Rotor Schaltfühler Stator Endschaltergehäuse Bremse Stromversorgungsstecker Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 10/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Mail: Info@set-gmbh.net... -
Seite 15: Schaltfühler
Wenn die Außenjalousie bei einer Abwärtsbewegung vo r Erreichen der unteren Endlage außerordentlich in die Aufwärtsbewegung wechselt, wird der Antrieb gestoppt, sobald die Lamellen gegen den Schaltfühler drücken. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 15/45 Antrieb J4 io Protect S.E.T. -
Seite 16: Beschreibung Des Trägerprodukts
Texband Endstab Führungs- schiene oder Führungsseil Der Behang entspricht allen Lamellen der Außenjalousie. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 12/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 17: Technische Daten
Untere Endlage Obere Endlage Werkseinstellung: 120 Umdrehungen 0 Umdrehungen Max. 200 Umdrehungen Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 17/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... - Seite 18 -> MONTAGEWINKEL DES ANTRIEBS Der Antrieb J4 io Protect ist für den Betrieb in waagerechter Position vorgesehen. Max. 10° Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 18/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 19 Drehmoment an einem Ende der Antriebswelle 12 Nm. Das Somfy-Netzkabel erfüllt die Norm H07RNF. Es ist insbesondere UV-beständig und halogenfrei. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 19/45 Antrieb J4 io Protect S.E.T.
- Seite 20 L3 max. (mm) Adapter (medium) L4 max. (mm) Länge mit Somfy-Adaptern Länge mit Schrauben und Somfy-Adaptern Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 20/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net...
-
Seite 21: Installation In Einer Außenjalousie
Kopfschiene 78 mm x 67 mm, unten o en S.26 Montage mit Antrieb J418 Kopfschiene 67 mm x 66 mm, unten o en S. 27 Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 16/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. - Seite 22 Resonanzbändern in der Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 17/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 23 Resonanzbändern in der Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 18/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 24 Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 19/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 25 Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 20/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 26 Schraube M 5 x 10 mm an den Antrieb. Die Schraube auf dem Bügel muss vollständig angezogen werden. Anzugsmoment = max. 4 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 21/30 Antrieb J4 WT Protect S.E.T.
- Seite 27 Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 22/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
-
Seite 28: Anschluss Des Antriebs
1 2 3 Phase (L) Schwarz Neutralleiter (N) Blau Grüngelb Schutzleiter ( Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 28/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 29: Inbetriebnahme Des Antriebs
Die Drehrichtung ist nicht korrekt. umzukehren. Im Fall einer Umkehrung der Drehrichtung wird die aktuelle Position als untere Endlage gespeichert. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 29/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH... -
Seite 30: Verfahren Zur Einstellung Der Kinematik
3 kurze Auf-/Abbewegungen = Einstellung Funktionsweise Nr. 3 WP3/0° 4 kurze Auf-/Abbewegungen = Einstellung Funktionsweise Nr. 4 WP1/0° Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 30/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 31: Automatische Einstellung Der Endlagen
Als obere Endlage wird die Position ca. 6 mm unterhalb des Schaltfühlers eingelernt. Stopp auf Schaltfühler obere Endlage eingelernt Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 31/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH... -
Seite 32: Einlernen Des Ersten Unidirektionalen Somfy Iofunksenders
Kurze Bewegung = Funksender eingelernt Wie Sie einen bidirektionalen Somfy io-Funksender einlernen, wird in der Gebrauchsanleitung des Funksenders erläutert. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. Antrieb J4 io Protect 32/45 S.E.T. GmbH S.E.T. GmbH... -
Seite 33: Änderung Der Grundeinstellungen
Ab Werk entspricht der maximale Wendebereich einer Drehung der Antriebswelle um 105° für alle Funktionsweisen mit Ausnahme der Funktionsweise +90°/-90°, für die der Wendebereich einer Drehung um 180° entspricht. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 33/45 Antrieb J4 io Protect S.E.T. - Seite 34 Drücken Sie gleichzeitig die Auf-Taste und die Taste , bis die Außenjalousie mit einer Bewegung reagiert. 1 kurze Auf-/Abbewegung = Lamellenwendung eingelernt Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 34/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T.
-
Seite 35: Anpassung Der Horizontalen Lamellenposition
1 kurze Auf-/ Abbewegung = Position bestätigt Diese Einstellung kann vor dem Einlernen des ersten unidirektionalen Somfy IO-Funksenders erfolgen. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 35/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH... -
Seite 36: Lieblingsposition
Bereich der Lamellenwendung eingestellt werden. Dieser Schritt ist unerlässlich für eine optimale Anzeige des Produktstatus, wenn die Produkte durch Piktogramme auf einer Steuerschnittstelle dargestellt werden. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 37/45 Antrieb J4 io Protect S.E.T. -
Seite 37: Aktivierung Der Zusätzlichen Funktionen
Ab-Taste: Die Außenjalousie reagiert mit einer kurzen Bewegung. Drücken Sie gleichzeitig die Auf-Taste und die Taste : Die Außenjalousie reagiert mit einer kurzen Bewegung. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 38/45 Antrieb J4 io Protect S.E.T. - Seite 38 Die Videos können auf dem YouTube Channel SOMFYTV abgespielt werden. Klicken Sie für den Zugri auf den nachstehenden Link: -> www.youtube.com/somfytv/playlists Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 39/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T.
-
Seite 39: Verwendung Und Wartung Des Antriebs
Sie kurz die Taste . Die Außenjalousie fährt in die Lieblingsposition, stoppt und neigt die Lamellen entsprechend der vorher gespeicherten Einstellung. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 40/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. -
Seite 40: Tipps Und Empfehlungen
30 cm unterhalb des Schaltfühlers be ndet. Lassen Sie den Antrieb mindestens 15 Sekunden eingeschaltet, führen Sie dann eine doppelte Spannungsunterbrechung durch: ODER Drücken Sie die PROG-Taste des bereits eingelernten lokalen Somfy io-Funksenders und halten Sie die Taste 7 Sekunden lang gedrückt: 2 kurze Auf-/ Abbewegungen Antrieb zurückgesetzt... -
Seite 41: Hilfe Bei Problemen
Stellen Sie den maximalen können nicht bereich ist nicht korrekt Wendebereich nach. ordnungsgemäß eingestellt. ausgerichtet werden. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 42/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 42: Fragen Und Antworten
DER ANLEITUNG BESCHRIEBEN Die Verknüpfung/Einstellung wurde nicht richtig ausgeführt. Sie müssen eine doppelte Spannungsunterbrechung durchführen und das Verknüpfungs-/Einstellungsverfahren von Anfang an wiederholen. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 43/45 Antrieb J4 io Protect S.E.T. GmbH S.E.T. -
Seite 43: Netz: Www.set-Gmbh.net
Sie zur Korrektur die Funktion zur automatischen Nachstellung der oberen Endlagen. Falls die Verschiebung jedoch auf inkorrektes Stapeln der Leiterkordeln zurückgeht, kann diese Funktion die Endlage nicht korrigieren. Copyright © 2017-2018 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 44/45 Antrieb J4 io Protect S.E.T. - Seite 44 GmbH www .set-gmbh.net SOMFY ACTIVITES SA 50 Avenue du Nouveau Monde F - 74300 Cluses www.somfy.com S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Mail: Info@set-gmbh.net Lindenstraße 22 Lindenstraße 22 Fax: Fax:...
