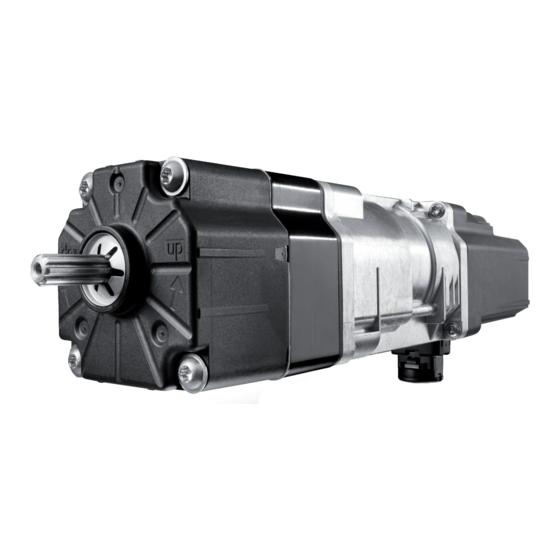

SOMFY J4 io Installationsanleitung

Vorschau ausblenden Andere Handbücher für J4 io:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

J4 io
Notice installateur
Installationsanleitung
Guida d'installazione
Installer Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY J4 io

Inhaltszusammenfassung für SOMFY J4 io

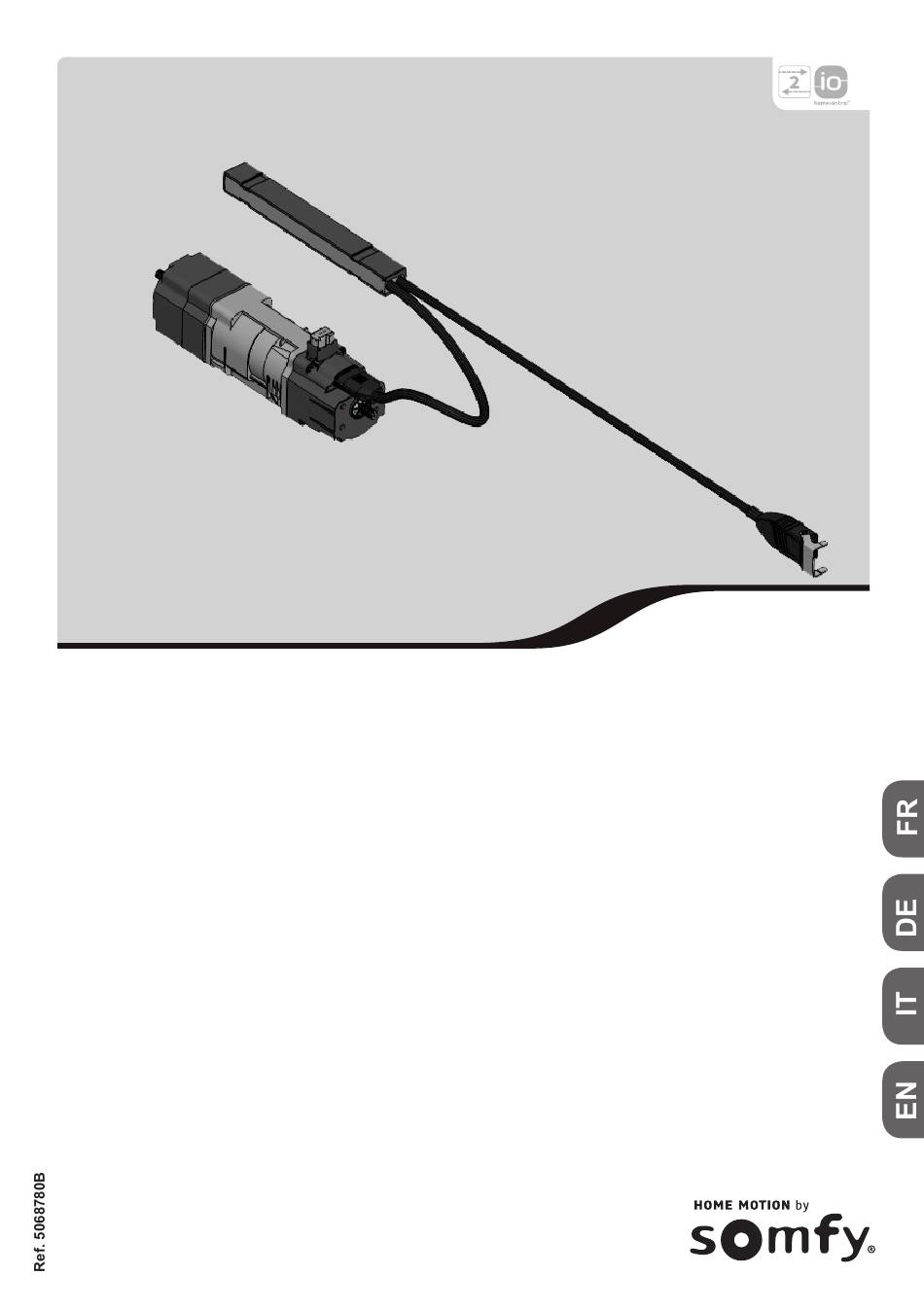

  • Seite 1 J4 io Notice installateur Installationsanleitung Guida d’installazione Installer Guide...
  • Seite 2 Par la présente, Somfy déclare que l’appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de conformité est mise à disposition à l’adresse internet www.somfy.com/ce. Utilisable en UE, CH et NO. Images non contractuelles.
  • Seite 3 GlossaIRE / BEzEIchNuNGEN / GlossaRIo / GlossaRy adaptateur d’axe adaptateur de champignon connecteur caisson d‘alimentation Wellenadapter Kopfschienena- schaltfühler stecker für Welle dapter spannungsver- sor gung adattatore adattatore del Pulsante di sicu- connettore albero dell‘albero cassonetto rezza a fungo di alimentazione shaft adaptor head rail adaptor Mushroom...

  • Seite 4: Inhaltsverzeichnis

    10. Données techniques 6.4. Réglage de base (fins de course et course angulaire) 1. INTRoDucTIoN L’actionneur J4 io est conçu pour motoriser les Brises Soleil Orientables (B.S.O) à cinématique normale. Qu’est ce que io-homecontrol ® Le J4 io utilise io-homecontrol , le nouveau protocole de communication sans fil universel et sécurisé,...

  • Seite 5: Sécurité

    2.1. sécurité et responsabilité Le moteur, le couple et le temps de fonctionnement doivent être ajustés en fonction de l‘installation complète. - Seuls les accessoires d‘origine SOMFY doivent être utilisés (adaptateurs, supports, connecteurs, câble d’alimentation, ...). - La mise en place, le contrôle, la mise en service et le dépannage de l‘installation ne doivent être effectués que par le personnel qualifié.

  • Seite 6: Compatibilité

    3. coMPaTIBIlITE Le J4 io a une performance dégradée avec les B.S.O. ayant une cinématique à position de travail. Cinématique à position de travail : Lors de la descente du B.S.O., les lames sont inclinées à un angle spécifique jusqu’à la position de travail.

  • Seite 7: Montage

    Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2) sur l’axe du moteur. Couple de serrage = 1,35 N.m +/- 20% S‘assurer que le câble de la platine J4 io ne passe pas sur une partie tournante du moteur ou du mécanisme.

  • Seite 8: Caisson 57 X 51 Mm Ouvert En Haut

    • Visser les 2 adaptateurs (1) au moyen de 2 vis M3x8 (2) sur l’axe du moteur. Couple de serrage = 1,35 N.m +/- 20% S‘assurer que le câble de la platine J4 io ne passe pas sur une partie tournante du moteur ou du mécanisme.

  • Seite 9: Caisson 78 X 67 Mm Ouvert En Bas

    • Visser les 2 adaptateurs (1) au moyen de 2 vis M3 x 8 (2) sur l’axe du moteur. Couple de serrage = 1,35 N.m +/- 20% S‘assurer que le câble de la platine J4 io ne passe pas sur une partie tournante du moteur ou du mécanisme.
  • Seite 10 • Visser les 2 adaptateurs (1) au moyen de 2 vis M3 x 8 (2) sur l’axe du moteur. Couple de serrage = 1,35 N.m +/- 20% S‘assurer que le câble de la platine J4 io ne passe pas sur une partie tournante du moteur ou du mécanisme.

  • Seite 11: Caisson 67 X 66 Mm Ouvert En Bas

    4.6 Platine J4 io La platine J4 io est livrée branchée au moteur, elle doit être intégrée dans ou à l’extérieur du caisson. En cas d’utilisation d’un capteur Somfy, la platine J4 io doit être fixée à l’extérieur du caisson.
  • Seite 12 Montage à l’intérieur du caisson Montage à l’extérieur du caisson • Le montage de la platine J4 io à l’intérieur d’un ca isson est compatible avec les caissons et axes suivants : CAISSON 57 x 51 mm Jusqu’à hexagonal de 14 mm 58 x 56 mm Jusqu’à...

  • Seite 13: Câblage

    Terre (vert-Jaune) 6. MIsE EN sERvIcE La notice ne décrit que la mise en service à l’aide d’un point de commande local io Somfy de type Situo mobile io VB qui apporte une meilleure précision lors de l’inclinaison des lames.

  • Seite 14: Pré-Enregistrement Du Point De Commande Local Io Somfy

    6.4. Réglages de base 6.4.1. Réglage positions fin de courses haute et basse S’assurer que votre actionneur J4 io a bien été assemblé dans le B.S.O. en position basse, les lames fermées. • Appuyer sur la touche Montée pendant 3s. Le B.S.O. tourne dans le sens montée.

  • Seite 15: Enregistrement Du Premier Point De Commande Local Io Somfy

    : le B.S.O. effectue un bref mouvement, le point de commande est enregistré. 6.6. contrôle des réglages Contrôler le réglage des fins de course haute et basse à l’aide du point de commande local io Somfy. © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 16: Utilisation

    Un appui long sur la touche Montée ou Descente provoque une montée ou descente complète du B.S.O.. 7.2. Fonctionnement avec un capteur ou automatisme somfy Se référer à la notice du capteur io Somfy correspondante. 8. MoDIFIcaTIoN DEs RéGlaGEs 8.1. Position favorite (my) 8.1.1.

  • Seite 17: Ajout/Suppression De Points De Commande Io Et Capteurs Io Somfy

    8.2. Ajout/Suppression de points de commande io et capteurs io Somfy Se référer à la notice correspondante. 8.3. Modification des fins de course 8.3.1. Modification de la fin de course haute • Placer le B.S.O. en position médiane. • Appuyer pendant 5 secondes sur les touches Montée et Descente : le B.S.O.

  • Seite 18: Modification De La Course Angulaire

    Montée du point de commande. • Appuyer en même temps sur les touches Montée et «my» du point de commande jusqu’au mouvement du B.S.O.. © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 19: Réglages De La Position Lames Horizon

    Avant de réaliser ce réglage, il est indispensable que le réglage de la course angulaire ait bien été effectué 9. asTucEs ET coNsEIls 9.1. Questions sur le J4 io ? constats causes possibles solutions Le câblage est incorrect.
  • Seite 20 «my». Pas de solution au travers du réglage du Les échelles du B.S.O. présentent J4 io. Appeler la position «my» depuis la trop de jeu. position fin de course basse. Lors d’un réglage ou d’un appairage, un Réaliser une simple coupure secteur et...

  • Seite 21: Remplacement D'un Point De Commande Io Somfy Perdu Ou Cassé

    Se référer à la notice correspondante. 9.3. Remplacement d’un composant de l’actionneur En cas de nécessité, il est possible de remplacer physiquement le moteur J4 io, la platine J4 io, ou les deux. Dans toutes ces situations, afin de retrouver une installation opérationnelle, vous devez réaliser la procé- dure suivante : •...

  • Seite 22: Données Techniques

    Pour le J418, le couple maximum admissible pour une extrémité d‘axe moteur est de 12 Nm. Temps thermique Les moteurs J4 io sont protégés par une coupure thermique en cas d’échauffement provoqué par une utili- sation continue supérieure à 6 minutes. © 2013 Somfy SAS. All rights reserved. 06/2013...
  • Seite 23 10. Technische Daten 6.5. Speichern des ersten lokalen Somfy 1. EINlEITuNG Der J4 io Antrieb wurde zur Motorisierung aller Arten von Jalousien entwickelt. Was ist io-homecontrol®? Der J4 io basiert auf der fortschrittlichen und sicheren io-homecontrol® Funktechnologie mit einem universellen Kommunikationsprotokoll, das mit Haustechnikprodukten namhaf- ter Hersteller kompatibel ist.

  • Seite 24: Sicherheit Und Gewährleistung

    - Der Antrieb, das Drehmoment und die Betriebsdauer müssen auf den Betrieb der gesamten Anlage angepasst sein. - Es dürfen nur Original-Zubehörteile von Somfy verwendet werden (Adapter, Halter, Verbinder, Stromversorgungskabel, ...). - Einbau, Überprüfung, Inbetriebnahme und Reparatur der Anlage dürfen nur von fachlich qualifiziertem Personal durchgeführt werden.

  • Seite 25: Neigung Des Antriebs

    10° maxi 3. KoMPaTIBIlITÄT Der J4 io verfügt über eine Notlauffunktion für Jalousien, deren Kinematik eine Fahrposition hat. Kinematik mit Fahrposition: Die Lamellen der Jalousie sind beim Schließen in einem bestimmten Fahrwinkel geneigt. Dieser Winkel wird entweder durch einen speziellen Mechanismus des angetriebenen Produkts oder durch Kipphebel eingestellt.

  • Seite 26: Montage

    • Befestigen Sie den Antrieb mit den Halteklammern (5) über den Resonanzbändern (6a) in der Kopfschiene (4) • Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. Anzugsmoment = 2 N.m maximal © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 27: Kopfschiene 57 X 51 Mm, Oben Offen

    • Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. Anzugsmoment = 2 N.m maximal Die Fixierung mit innenliegenden Halteklammern ist in Verbindung mit den Antrieben J418 (Antriebe J4 mit 18 Nm Drehmoment) nicht möglich. © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 28: Kopfschiene 78 X 67 Mm, Unten Offen

    • Schieben Sie den Antrieb in die Kopfschiene (4). • Fixieren Sie den Antrieb mit Hilfe der Halteklammer (5) in der Kopfschiene (4). • Die Welle kann mit einem Gewindestift (7) im Adapter fixiert werden. Anzugsmoment = 2 N.m maximal © 2013 Somfy SAS. All rights reserved. 06/2013...
  • Seite 29 • Den Zusatzbügel (9) an der Einheit Kopfschiene (4) + Antrieb montieren. • Den Bügel (9) mittels Schraube M5 x 10 mm am Antrieb festschrauben. Anzugsmoment = max. 4 Nm. Die Schraube muss voll- ständig am Bügel (9) anliegen. © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 30: Kopfschiene 67 X 66 Mm, Unten Offen

    Kopfschiene (4). 4.6 J4 io Plate Die J4 io Plate wird mit Anschluss am Antrieb ausgeliefert, Ihre Montage erfolgt innerhalb oder auße- rhalb der Kopfschiene. Bei Verwendung eines Somfy Sensors muss die J4 io Plate außer-halb der Kopfschiene angebracht werden.
  • Seite 31 Montage innerhalb der Kopfschiene Montage außerhalb der Kopfschiene • Die Montage der J4 io Plate innerhalb der Kopfschiene ist mit folgenden Kopfschienen und Wellen kompatibel: KOPFSCHIENE WELLE 57 x 51 mm Sechskant bis 14 mm 58 x 56 mm Vierkant bis 14 mm...

  • Seite 32: Elektrischer Anschluss

    5. ElEKTRIschER aNschluss • Unterbrechen Sie die Spannungsversorgung. Dieser Antrieb darf nicht an einen Trenntransformator angeschlossen werden. Nur die J4 io Plate, Best.-Nr.: 1811130 kann mit dem J4 io Antrieb verbunden werden. • Die Einheit Antrieb und Plate gemäß Antrieb...

  • Seite 33: Vorabprogrammieren Eines Lokalen Somfy Io-Funksenders

    Fahren Sie mit dem Kapitel 7 «Bedienung» fort. 6.2. vorabprogrammieren eines lokalen somfy io-Funksenders • Drücken Sie gleichzeitig die auF- und aB-Taste: Die Jalousie bewegt sich kurz, der lokale Somfy io-Funksender ist im Antrieb vorabprogrammiert. 6.3. Testen der Drehrichtung des antriebs •...

  • Seite 34: Einstellen Der Lamellenwendung

    6.4.2. Einstellen der lamellenwendung Für den optimalen Betrieb des J4 io antriebs ist die Einstellung der lamellenwendung unerlässlich. lamellenwendung Gesamtwinkel, die Jalousie benötigt, um von der Position lamellen geschlossen bis zur Position lamellen vollständig gedreht zu gelangen. Die Position lamellen vollständig gedreht ist erreicht, wenn die lamellen still stehen und die Jalousie eine erste aufwärtsbewegung ausführt.

  • Seite 35: Bedienung

    Ein langer Druck der auF- oder aB-Taste veranlasst die Jalousie komplett auf- oder abzufahren. 7.2. Funktionsweise mit einem somfy sensor oder automatiksystem Siehe die Anleitung des entsprechenden Somfy io Sensors. 8. ÄNDERuNG DER EINsTElluNGEN 8.1. lieblingsposition („my“-Position) 8.1.1. Ändern der lieblingsposition („my“-Position) •...

  • Seite 36: Verknüpfen/Löschen Von Somfy Io-Funksendern Und Io-Sensoren

    Wenn die neue Endlage unter die vorhandene Endlage hinaus eingestellt werden soll, hält die Jalousie selbstständig bei der alten Endlagenposition an. um die aktuelle Endlage zu überfahren ist eine erneute Betätigung an der Bedieneinheit erforderlich. © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 37: Änderung Der Lamellenwendung

    8.4. Änderung der lamellenwendung Für den optimalen Betrieb des J4 io antriebs ist die Einstellung der lamellenwendung unerlässlich. lamellenwendung Gesamtwinkel, die Jalousie benötigt, um von der Position lamellen geschlossen bis zur Position lamellen vollständig gedreht zu gelangen. Die Position lamellen vollständig gedreht ist erreicht, wenn die lamellen still stehen und die Jalousie eine erste aufwärtsbewegung ausführt.

  • Seite 38: Änderung Der Waagerechten Lamellenwendung Bei -90° + 90° Raffstore / Au- Ssenjalousie- Typen

    Verknüpfung und die entsprechenden eingestellt. stellen sich die Einstellungen durchzuführen. Lamellen bei geringer Sonneneinstrahlung Der Sensor ist verknüpft /eingestellt. Nachjustieren der Lamellenwendung. nicht waagerecht. Die „my“-Position ist gelöscht. Stellen Sie die „my“-Position ein. © 2013 Somfy SAS. All rights reserved. 06/2013...
  • Seite 39 Die Lamellenwendung ist nicht Lamellenwendung und anschließend der kann nicht wiederholt korrekt eingestellt. „my“-Position durch. werden. Keine Lösung über die Einstellung des J4 io. Die Leiterkordeln der Außenjalousie Die „my“-Stellung von der unteren Endlage haben zu viel Spiel. aus aufrufen. Die Jalousie (oder eine von mehreren) reagiert während...

  • Seite 40: Austausch Eines Verlorenen Oder Beschädigten Somfy Io-Funksenders

    Führen Sie anschließend folgende Prozeduren durch, um die Funktionsfähigkeit der Anlage zu gewährleisten: • Verbinden Sie die J4 io Plate mit dem Antrieb und stellen Sie die Spannungsversorgung wieder her, • Führen Sie die Prozedur aus Kapitel «9.4 Rücksetzen auf Werkseinstellung» durch.

  • Seite 41: Technische Daten

    Das maximal zulässige Drehmoment am Wellenende des Antriebs J418 beträgt einseitig 12 Nm. Überhitzungschutz Die J4 io Antriebe sind im Fall einer Überhitzung bei ununterbrochener Benutzung von mehr als 6 Minuten durch einen Überhitzungsschutz geschützt. © 2013 Somfy SAS. All rights reserved. 06/2013...
  • Seite 42 Il motore J4 io è progettato per motorizzare gli frangisole orientabili, tipi 1 & 2. che cos'è io-homecontrol®? Il motore J4 io utilizza la tecnologia io-homecontrol®, il nuovo protocollo di comunicazione senza fili univer- sale e sicuro, condiviso con i grandi costruttori del settore residenziale. La tecnologia io-homecontrol®...

  • Seite 43: Avvertenze

    - Il motore, la coppia e il tempo di funzionamento devono essere regolati in funzione dell’impianto completo. - Utilizzare esclusivamente gli accessori originali Somfy (adattatori, supporti, connettori, cavo di alimentazione, ecc.). - Il montaggio, il controllo, la messa in servizio e la manutenzione dell’impianto devono essere eseguiti esclusivamente da personale qualificato.

  • Seite 44: Compatibilità

    Il motore J4 io è stato progettato per funzionare in posizione orizzontale: 10° 3. coMPaTIBIlITÀ Il J4 io presenta un funzionamento degradato con i frangisole orientabili aventi una cinematica con posi- zione di lavoro. Cinematica a posizione di lavoro: Quando il frangisole orientabile scende, le lamelle sono inclinate ad un angolo specifico fino alla posizione di lavoro.

  • Seite 45: Montaggio

    • Avvitare i 2 adattatori (1) usando 2 viti M3x8 (2) sull'asse del motore. Coppia di serraggio = 1,35 N.m +/- 20% Verificare che il cavo del ricevitore J4 io non passi sopra una parte rotante del motore o del mecca- nismo.

  • Seite 46: Cassonetto 57 X 51 Mm Aperto In Alto

    • Avvitare i 2 adattatori (1) usando 2 viti M3x8 (2) sull'asse del motore. Coppia di serraggio = 1,35 N.m +/- 20% Verificare che il cavo del ricevitore J4 io non passi sopra una parte rotante del motore o del meccanismo.

  • Seite 47: Cassonetto 78 X 67 Mm Aperto In Basso

    • Avvitare i 2 adattatori (1) usando 2 viti M3 x 8 (2) sull‘asse del motore. Coppia di serraggio = 1,35 N.m +/- 20% Verificare che il cavo del ricevitore J4 io non passi sopra una parte rotante del motore o del meccanismo.
  • Seite 48 • Avvitare i 2 adattatori (1) usando 2 viti M3 x 8 (2) sull'asse del motore. Coppia di serraggio = 1,35 N.m +/- 20% Verificare che il cavo del ricevitore J4 io non passi sopra una parte rotante del motore o del meccanismo.

  • Seite 49: Cassonetto 67 X 66 Mm Aperto In Basso

    • Usando delle clip (5), fissare il motore nel cassonetto (4). 4.6 Ricevitore J4 io Il ricevitore J4 io è fornito collegato al motore, e deve essere integrato all’interno o all’esterno del cassonetto. In caso di utilizzo di un sensore somfy, il ricevitore deve essere fissato all’esterno del cassonetto.
  • Seite 50 Montaggio all'interno del cassonetto Montaggio all'esterno del cassonetto • Il montaggio del ricevitore J4 io all'interno di un cassonetto è compatibile con i seguenti cassonetti ed assi: CASSONETTO ASSE 57 x 51 mm Fino a esagonale da 14 mm 58 x 56 mm...

  • Seite 51: Cablaggio

    Terra (verde-Giallo) 6. MEssa IN sERvIzIo Il manuale descrive la messa in servizio effettuata esclusivamente con un trasmettitore locale io Somfy di tipo Situo mobile io VB che garantisce una precisione migliore nel momento dell’inclinazione delle lamelle. Per una messa in servizio effettuata con altri tipi di trasmettitori io, consultare il manuale corrispondente.

  • Seite 52: Pre-Programmazione Del Trasmettitore Locale Io Somfy

    6.4. Regolazioni di base 6.4.1. Regolazione posizioni fine corsa alto e basso Verificare che il vostro motore J4 io sia stato assemblato correttamente nel frangisole orientabile in posizione bassa, con le lamelle chiuse. • Premere il pulsante salita per 3 secondi. Il frangisole orienta- bile ruota nel senso della salita.

  • Seite 53: Programmazione Del Primo Trasmettitore Locale Io Somfy

    è programmato. 6.6. controllo delle regolazioni Controllare la regolazione dei fine corsa alto e basso usando il trasmettitore locale io Somfy. © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 54: Utilizzo

    Una pressione lunga sul pulsante salita o Discesa dà luogo ad una salita o ad una discesa completa del frangisole orientabile. 7.2. Funzionamento con un sensore o automatismo somfy Consultare il manuale del sensore io Somfy corrispondente. 8. MoDIFIca DEllE REGolazIoNI 8.1.

  • Seite 55: Aggiunta/Eliminazione Di Trasmettitori Io E Sensori Io Somfy

    8.2. aggiunta/Eliminazione di trasmettitori io e sensori io somfy Consultare il manuale corrispondente. 8.3. Modifica dei fine corsa 8.3.1. Modifica del fine corsa alto • Posizionare il frangisole orientabile in posizione intermedia. • Premere per 5 secondi i pulsanti salita e Discesa: il frangi- sole orientabile effettua un breve movimento.

  • Seite 56: Modifica Dell'angolo Di Orientamento

    8.4. Modifica dell’angolo di orientamento Per un funzionamento ottimale del motore J4 io, è indispensabile regolare l’angolo di orientamento. l’angolo di orientamento è l'angolo totale necessario al frangisole orientabile per passare da una posizione con le lamelle chiuse ad una posizione con le lamelle aperte al massimo.

  • Seite 57: Regolazione Della Posizione Delle Lamelle Orizzontali

    Il sensore è abbinato / regolato. Regolare di nuovo l’angolo di orientamento. frangisole orientabile non orienta le lamelle in posizione La posizione "my" è stata cancellata. Regolare la posizione "my". orizzontale. © 2013 Somfy SAS. All rights reserved. 06/2013...
  • Seite 58 Ho un sensore di Ci sono delle interferenze radio o il sensore vento e il frangisole Il sensore è abbinato / regolato. è fuori portata. Collocare il dispositivo J4 io all’esterno del cassonetto. orientabile sale regolarmente, ogni ora, in posizione di La batteria del sensore di luminosità...

  • Seite 59: Sostituzione Di Un Trasmettitore Io Somfy Perso O Guasto

    9.3. sostituzione di un componente del motore In caso di necessità, è possibile sostituire fisicamente il motore J4 io, il ricevitore J4 io, oppure entrambi. In tutte queste situazioni, per fare in modo che l'installazione sia di nuovo operativa, dovete eseguire la seguente procedura: •...

  • Seite 60: Dati Tecnici

    Per il J418, la coppia massima ammessa per una estremità di asse motore è di 12 Nm. Tempo termico I motori J4 io sono protetti attraverso un'interruzione termica in caso di surriscaldamento causato da un utilizzo continuo superiore a 6 minuti. © 2013 Somfy SAS. All rights reserved. 06/2013...
  • Seite 61 10. Technical data angular travel) 1. INTRoDucTIoN The J4 io actuator is designed to drive the external venetian blind, types 1 & 2. What is io-homecontrol®? The J4 io uses io-homecontrol®, the new universal and secure wireless communication protocol, shared by the major manufacturers in the world of home automation.

  • Seite 62: Safety

    - The motor, torque and operating time must be adjusted according to the complete installation. - Only Somfy original accessories should be used (adapters, brackets, connectors, power cable, etc.). - Fitting, testing, commissioning and repair of the installation must only be carried out by qualified personnel.

  • Seite 63: Compatibility

    3. coMPaTIBIlITy The J4 io motor has a degraded performance with EVB having operation position kinematic. Operation position kinematics : When the blind is lowered, the slats are tilted to a specific angle until the operating position. This angle is obtained either by a specific blind mechanism or by tilters.

  • Seite 64: Installation

    Tightening torque = 1,35 N.m +/- 20% Ensure that the J4 io plate cable does not pass over a rotating part of the motor or mechanism. • If necessary, compress the edge of the head rail (4) into the motor zone.

  • Seite 65: Using The Clips (5), Attach The Motor In The Head Rail

    • Screw the 2 adaptors (1) using 2 M3x8 bolts (2) on the motor shaft. Tightening torque = 1,35 N.m +/- 20% Ensure that the J4 io plate cable does not pass over a rotating part of the motor or mechanism. • Insert the motor into the head rail (4).

  • Seite 66: Open Below

    • Screw the 2 adaptors (1) using 2 M3 x 8 bolts (2) on the motor shaft. Tightening torque = 1,35 N.m +/- 20% Ensure that the J4 io plate cable does not pass over a rotating part of the motor or mechanism. • Fit the two head rail adaptors (8) on the motor.

  • Seite 67: Screw The 2 Adaptors (1) Using 2 M3X8 Bolts (2) On The Motor Shaft

    Tightening torque = 1,35 N.m +/- 20% Ensure that the J4 io plate cable does not pass over a rotating part of the motor or mechanism. • Fit the two head rail adaptors (8) on the motor.

  • Seite 68: J4 Io Plate

    4.6 J4 io Plate The J4 io plate is supplied connected to the motor; it must be integrated into or on the outside of the head rail. If Somfy sensor is being used, the plate must be fixed to the outside of the head rail.
  • Seite 69 Mounting inside the head rail Mounting outside the head rail • The mounting of the J4 io plate inside the head rail is compatible with the following head rails and shafts: HEAD RAIL SHAFT 57 x 51 mm Up to 14 mm hex...

  • Seite 70: Wiring

    Earth (yellow/Green) 6. coMMIssIoNING The guide only describes commissioning using a Situo mobile io VB type Somfy io local control point which provides greater precision when tilting the slats. For commissioning using any other io control point, refer to the corresponding guide.

  • Seite 71: Pre-Programming The Somfy Io Local Control Point

    6.4. Basic settings 5.4.1. setting upper and lower end limits Check that your J4 io actuator has been assembled in the blind in the lowered position with the slats closed. • Press the up button for 3 seconds. The blind rotates in the up direction.

  • Seite 72: Programming The First Somfy Io Local Control Point

    • Briefly press the PRoG button on this control point: the blind moves briefly; the control point has been programmed. 6.6. checking the settings Check the settings of the upper and lower end limits using the Somfy io local control point. © 2013 Somfy SAS. All rights reserved. 06/2013...

  • Seite 73: Standard Operation

    A long press on the up or Down buttons will cause the blind to raise or lower completely. 7.2. operating with a somfy sensor or automatic function Refer to the corresponding manual for the Somfy io sensor. 8. MoDIFIcaTIoN oF ThE sETTINGs 7.1. Favourite position (my) 7.1.1.

  • Seite 74: Adding/Deleting Somfy Io Control Points And Io Sensors

    8.2. adding/Deleting somfy io control points and io sensors Refer to the corresponding guide. 8.3. Modifying the end limits 8.3.1. Modifying the upper end limit • Place the blind in the intermediate position. • Press the up and Down buttons for 5 seconds the blind moves briefly.

  • Seite 75: Modifying The Angular Travel

    8.4. Modifying the angular travel For optimum operation of the J4 io actuator, it is essential to adjust the angular travel. The angular travel is the total angle necessary for the blind to change from a slats closed position to a slats fully open position.

  • Seite 76: Modifying The Position Of The Horizontal Slats

    The sensor is paired/set. Readjust the angular travel. horizontal position. The "my" position is cleared. Set the "my" position. © 2013 Somfy SAS. All rights reserved. 06/2013...
  • Seite 77 The angular travel is incorrectly set. cannot be repeated. the "my" favourite position. There is insufficient play in the blind No solution by adjusting the J4 io. Recall the ladders. «my» position from the lower end limit. The blind (or one of...

  • Seite 78: Replacing A Lost Or Broken Somfy Io Control Point

    9.3. Replacing a component of the actuator If necessary it is possible to physically replace the J4 io motor, the J4 io plate, or both. In all circumstances, in order to have an operational installation, the following procedure must be carried out: •...

  • Seite 79: Technical Data

    For the J418, the maximum permissible torque for an end of the motor shaft is 12 Nm. Thermal time J4 io motors are protected by a thermal cut-out in case of overheating caused by continuous use for longer than 6 minutes.
  • Seite 80 SOMFY Predstavništvo United Arab Emirates: Jeddah : Tel: +61 (2) 8845 7200 Somfy France Tel: 00381 (0)25 841 510 Somfy Gulf Jebel Ali Free Tel: +966 2 69 83 353 Tel. : +33 (0) 820 374 374 Zone Austria: Singapore:...
