SOMFY J4 io Kurzanleitung

J4 io

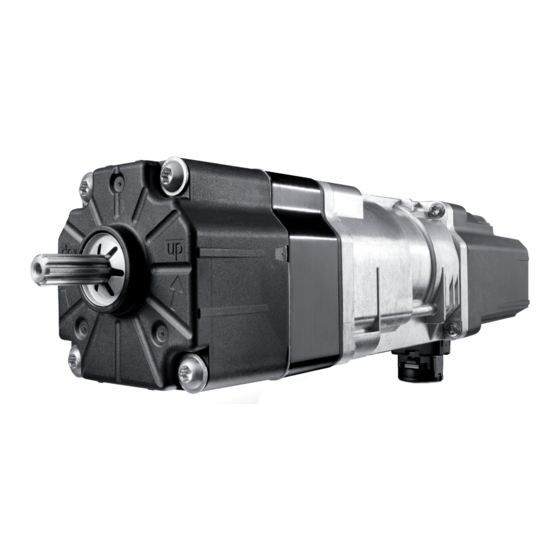

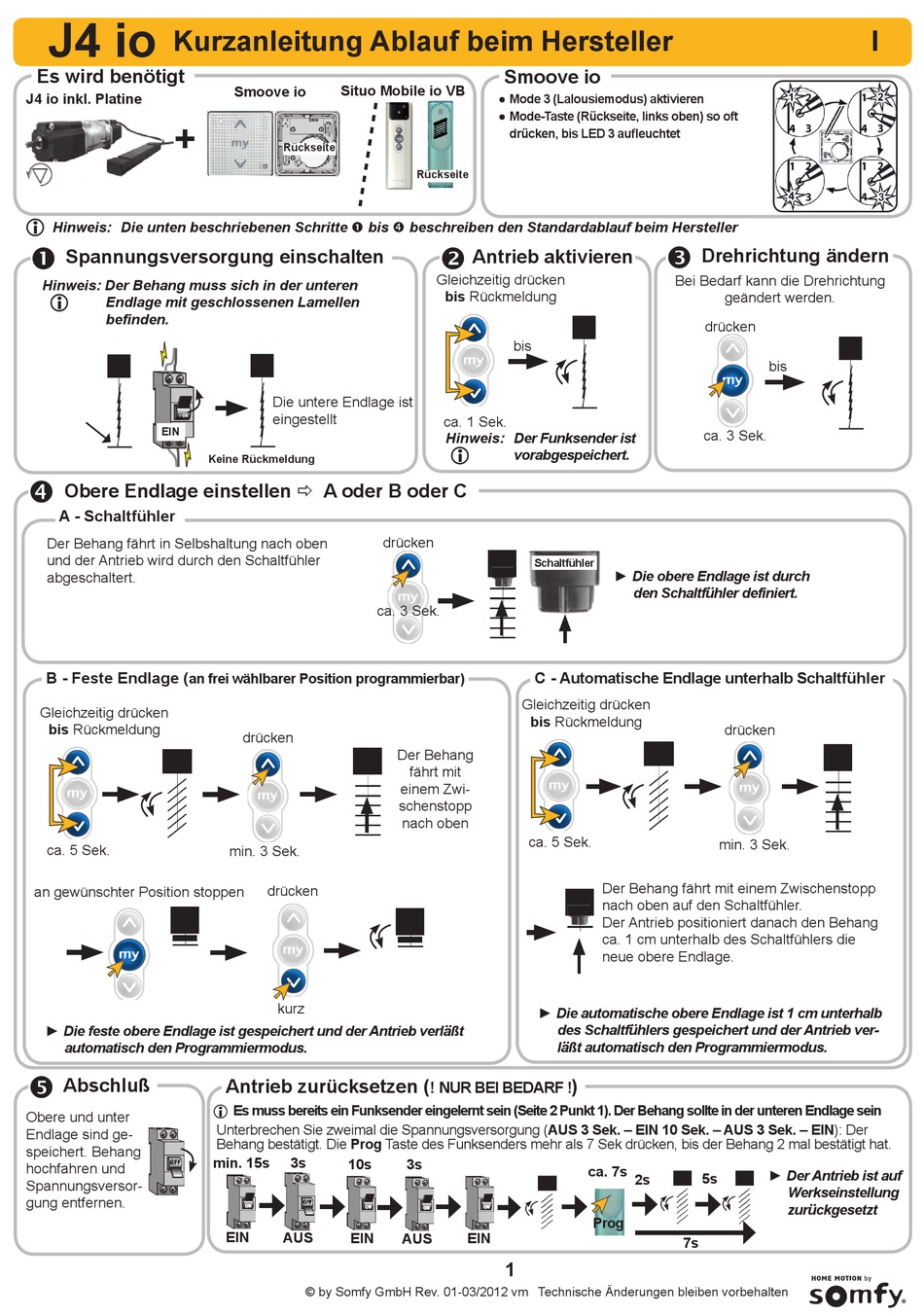

Kurzanleitung Ablauf beim Hersteller
Es wird benötigt
J4 io inkl. Platine
+

Hinweis: Die unten beschriebenen Schritte  bis  beschreiben den Standardablauf beim Hersteller

Spannungsversorgung einschalten
Hinweis: Der Behang muss sich in der unteren

Endlage mit geschlossenen Lamellen
befinden.
EIN

Obere Endlage einstellen  A oder B oder C
A - Schaltfühler
Der Behang fährt in Selbshaltung nach oben
und der Antrieb wird durch den Schaltfühler
abgeschaltert.
B - Feste Endlage (
an frei wählbarer Position programmierbar)
Gleichzeitig drücken
bis Rückmeldung
ca. 5 Sek.
an gewünschter Position stoppen
► Die feste obere Endlage ist gespeichert und der Antrieb verläßt
automatisch den Programmiermodus.

Abschluß
Obere und unter
Endlage sind ge-
speichert. Behang
hochfahren und
Spannungsversor-
gung entfernen.
Situo Mobile io VB
Smoove io
1 2
4 3
Rückseite
Die untere Endlage ist
eingestellt
Keine Rückmeldung
drücken
ca. 3 Sek.
drücken
min. 3 Sek.
drücken
kurz
Antrieb zurücksetzen (
 Es muss bereits ein Funksender eingelernt sein (Seite 2 Punkt 1). Der Behang sollte in der unteren Endlage sein
Unterbrechen Sie zweimal die Spannungsversorgung (AUS 3 Sek. – EIN 10 Sek. – AUS 3 Sek. – EIN): Der
Behang bestätigt. Die Prog Taste des Funksenders mehr als 7 Sek drücken, bis der Behang 2 mal bestätigt hat.
min. 15s 3s
10s
EIN
AUS EIN
© by Somfy GmbH Rev. 01-03/2012 vm Technische Änderungen bleiben vorbehalten
Smoove io
● Mode 3 (Lalousiemodus) aktivieren
● Mode-Taste (Rückseite, links oben) so oft
drücken, bis LED 3 aufl euchtet
Rückseite

Antrieb aktivieren
Gleichzeitig drücken
bis Rückmeldung
bis
ca. 1 Sek.
Hinweis: Der Funksender ist

vorabgespeichert.
Schaltfühler
C - Automatische Endlage unterhalb Schaltfühler
Gleichzeitig drücken
bis Rückmeldung
Der Behang
fährt mit
einem Zwi-
schenstopp
nach oben
ca. 5 Sek.
► Die automatische obere Endlage ist 1 cm unterhalb
des Schaltfühlers gespeichert und der Antrieb ver-
läßt automatisch den Programmiermodus.
)
! NUR BEI BEDARF !
3s
EIN
AUS
1

Drehrichtung ändern
Bei Bedarf kann die Drehrichtung
geändert werden.
drücken
ca. 3 Sek.
► Die obere Endlage ist durch
den Schaltfühler definiert.
drücken
min. 3 Sek.
Der Behang fährt mit einem Zwischenstopp
nach oben auf den Schaltfühler.
Der Antrieb positioniert danach den Behang
ca. 1 cm unterhalb des Schaltfühlers die
neue obere Endlage.
ca. 7s
5s
2s
Prog
7s
I
bis
► Der Antrieb ist auf
Werkseinstellung
zurückgesetzt
