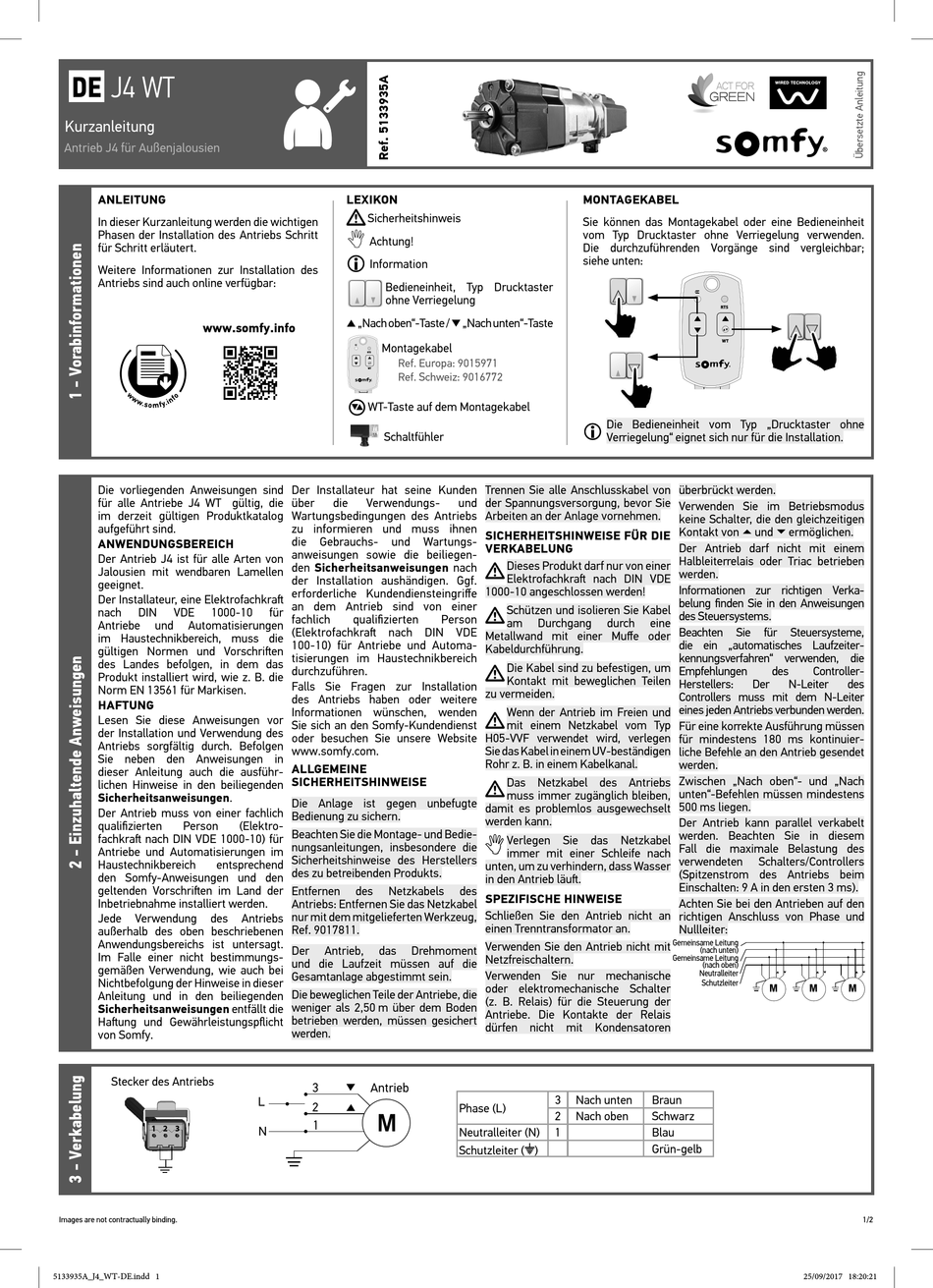

SOMFY J4 WT Kurzanleitung

DE
J4 WT
Kurzanleitung

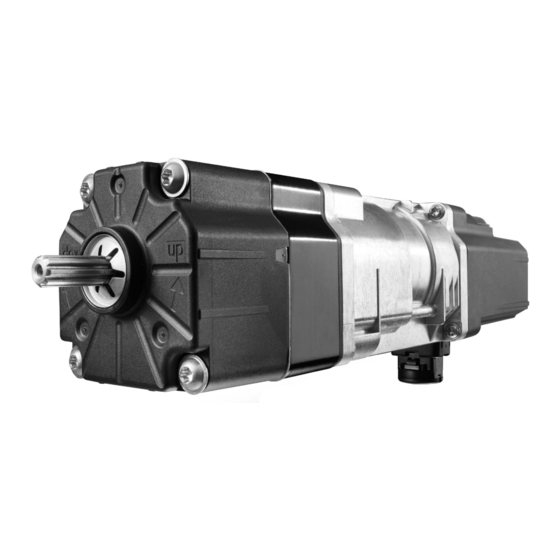

Antrieb J4 für Außenjalousien
ANLEITUNG
In dieser Kurzanleitung werden die wichtigen
Phasen der Installation des Antriebs Schritt
für Schritt erläutert.
Weitere Informationen zur Installation des
Antriebs sind auch online verfügbar:
www.somfy.info
Die vorliegenden Anweisungen sind
für alle Antriebe J4 WT gültig, die
im derzeit gültigen Produktkatalog
aufgeführt sind.
ANWENDUNGSBEREICH
Der Antrieb J4 ist für alle Arten von
Jalousien mit wendbaren Lamellen
geeignet.
Der Installateur, eine Elektrofachkraft
nach DIN VDE 1000-10
Antriebe und Automatisierungen
im Haustechnikbereich, muss die
gültigen Normen und Vorschriften
des Landes befolgen, in dem das
Produkt installiert wird, wie z. B. die
Norm EN 13561 für Markisen.
HAFTUNG
Lesen Sie diese Anweisungen vor
der Installation und Verwendung des
Antriebs sorgfältig durch. Befolgen
Sie neben den Anweisungen in
dieser Anleitung auch die ausführ-
lichen Hinweise in den beiliegenden
Sicherheitsanweisungen.
Der Antrieb muss von einer fachlich
qualifizierten Person
fachkraft nach DIN VDE 1000-10) für
Antriebe und Automatisierungen im
Haustechnikbereich entsprechend
den Somfy-Anweisungen und den
geltenden Vorschriften im Land der
Inbetriebnahme installiert werden.
Jede Verwendung des
außerhalb des oben beschriebenen
Anwendungsbereichs ist untersagt.
Im Falle einer nicht bestimmungs-
gemäßen Verwendung, wie auch bei
Nichtbefolgung der Hinweise in dieser
Anleitung und in den beiliegenden
Sicherheitsanweisungen entfällt die
Haftung und Gewähr leistungspflicht
von Somfy.
Stecker des Antriebs
1 2 3
Images are not contractually binding.
5133935A_J4_WT-DE.indd 1
LEXIKON
Sicherheitshinweis

Achtung!
Information
Bedieneinheit, Typ Drucktaster
ohne Verriegelung
▲
„Nach oben"-Taste /
Montagekabel
RTS
Ref. Europa: 9015971
WT
Ref. Schweiz: 9016772
▼▲
WT-Taste auf dem Montagekabel
Schaltfühler
Der Installateur hat seine Kunden
über die Verwendungs-
Wartungsbedingungen des Antriebs
zu informieren und muss ihnen
die Gebrauchs- und
anweisungen sowie die beiliegen-
den Sicherheitsanweisungen nach
der Installation aushändigen. Ggf.
erforderliche Kundendiensteingriffe
an dem Antrieb sind von einer
für
fachlich qualifizierten
(Elektrofachkraft nach DIN VDE
100-10) für Antriebe und Automa-
tisierungen im Haustech nikbereich
durchzuführen.
Falls Sie Fragen zur Installation
des Antriebs haben oder weitere
Informationen wünschen, wenden
Sie sich an den Somfy-Kundendienst
oder besuchen Sie unsere Website
www.somfy.com.
ALLGEMEINE
SICHERHEITSHINWEISE
Die Anlage ist gegen unbefugte
Bedienung zu sichern.
(Elektro-
Beachten Sie die Montage- und Bedie-
nungsanleitungen, insbesondere die
Sicherheitshinweise des Herstellers
des zu betreibenden Produkts.
Entfernen des Netzkabels
Antriebs: Entfernen Sie das Netzkabel
nur mit dem mitgelieferten Werkzeug,
Antriebs
Ref. 9017811.
Der Antrieb, das Drehmoment
und die Laufzeit müssen auf die
Gesamtanlage abgestimmt sein.
Die beweglichen Teile der Antriebe, die
weniger als 2,50 m über dem Boden
betrieben werden, müssen gesichert
werden.
3 Antrieb
L
2
M
1
N
MONTAGEKABEL
Sie können das Montagekabel oder eine Bedieneinheit
vom Typ Drucktaster ohne Verriegelung verwenden.
Die durchzuführenden Vorgänge sind vergleichbar;
siehe unten:
▼
„Nach unten"-Taste
Trennen Sie alle Anschlusskabel von
und der Spannungsversorgung, bevor Sie
Arbeiten an der Anlage vornehmen.
SICHERHEITSHINWEISE FÜR DIE
Wartungs-
VERKABELUNG
Dieses Produkt darf nur von einer
Elektrofachkraft nach DIN VDE
1000-10 angeschlossen werden!
Schützen und isolieren Sie Kabel
Person
am Durchgang
Metallwand mit einer Muffe oder
Kabeldurchführung.
Die Kabel sind zu befestigen, um
Kontakt mit beweglichen Teilen
zu vermeiden.
Wenn der Antrieb im Freien und
mit einem Netzkabel vom Typ
H05-VVF verwendet wird, verlegen
Sie das Kabel in einem UV-beständigen
Rohr z. B. in einem Kabelkanal.
Das Netzkabel des Antriebs
muss immer zugänglich bleiben,
damit es problemlos ausgewechselt
werden kann.
Verlegen Sie das Netzkabel
immer mit einer Schleife nach
unten, um zu verhindern, dass Wasser
in den Antrieb läuft.
des
SPEZIFISCHE HINWEISE
Schließen Sie den Antrieb nicht an
einen Trenntransformator an.
Verwenden Sie den Antrieb nicht mit
Netzfreischaltern.
Verwenden Sie nur mechanische
oder elektromechanische Schalter
(z. B. Relais) für die Steuerung der
Antriebe. Die Kontakte der Relais
dürfen nicht mit Kondensatoren
3 Nach unten
Phase (L)
2 Nach oben
Neutralleiter (N) 1
Schutzleiter ( )
RTS
WT
Die Bedieneinheit vom Typ „Drucktaster ohne
Verriegelung" eignet sich nur für die Installation.
überbrückt werden.
Verwenden Sie im Betriebsmodus
keine Schalter, die den gleichzeitigen
Kontakt von ▲ und ▼ ermöglichen.
Der Antrieb darf nicht mit einem
Halbleiterrelais oder Triac betrieben
werden.
Informationen zur richtigen Verka-
belung finden Sie in den Anweisungen
des Steuersystems.
durch eine
Beachten Sie für
die ein „automatisches Laufzeiter-
kennungsverfahren" verwenden, die
Empfehlungen des
Herstellers: Der
Controllers muss mit dem N-Leiter
eines jeden Antriebs verbunden werden.
Für eine korrekte Ausführung müssen
für mindestens 180 ms kontinuier-
liche Befehle an den Antrieb gesendet
werden.
Zwischen „Nach oben"- und „Nach
unten"-Befehlen müssen mindestens
500 ms liegen.
Der Antrieb kann parallel verkabelt
werden. Beachten Sie in diesem
Fall die maximale Belastung des
verwendeten Schalters/Controllers
(Spitzenstrom des Antriebs beim
Einschalten: 9 A in den ersten 3 ms).
Achten Sie bei den Antrieben auf den
richtigen Anschluss von Phase und
Nullleiter:
Gemeinsame Leitung
(nach unten)
Gemeinsame Leitung
(nach oben)
Neutralleiter
Schutzleiter
M
Braun
Schwarz
Blau
Grün-gelb
Steuersysteme,
Controller-
N-Leiter des
M
M M
1/2
