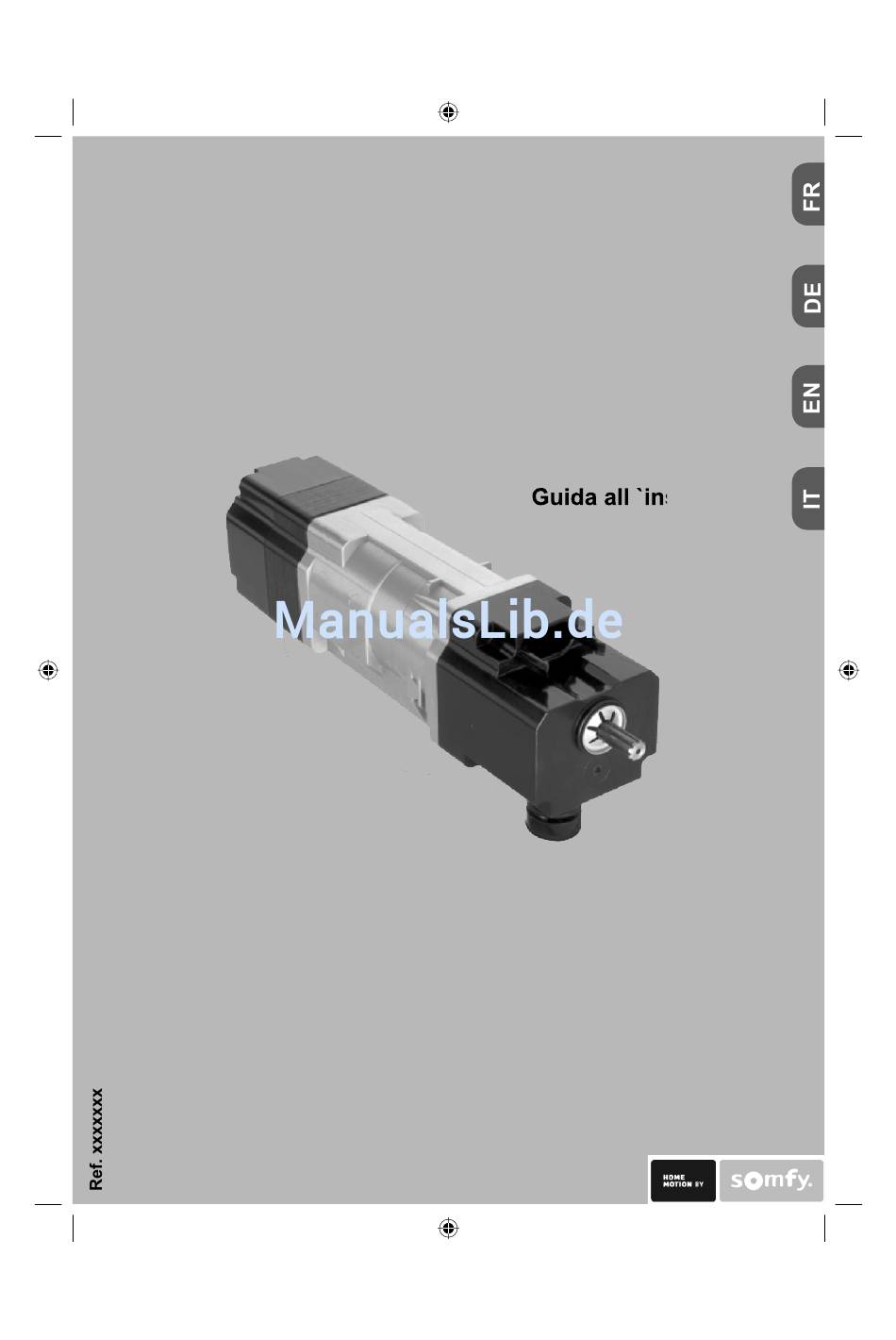

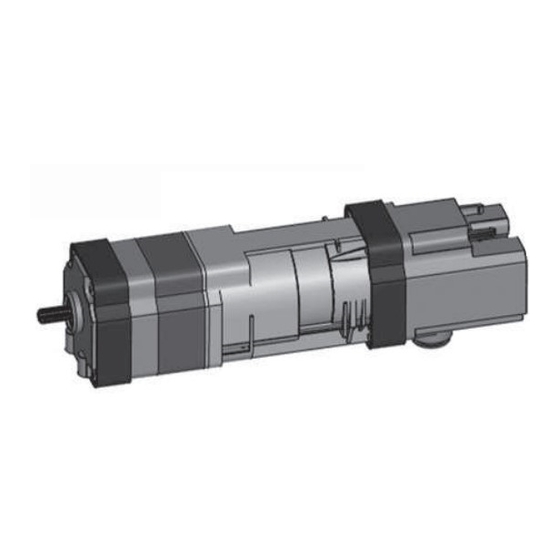

- Seite 1 Notice d’installation Gebrauchsanleitung J5 HTM Installation guide Guida all `installazione...
-
Seite 2: Inhaltsverzeichnis
FR - Sommaire DE - Inhalt 1 Allgemein ............3 1 Allgemein ............10 1.1 Allgemeines ............3 1.1 Allgemeines ..........10 1.2 Sicherheitshinweise ........3 1.2 Sicherheitshinweise ........10 1.3 Technische Daten ...........4 1.3 Technische Daten .........11 2 Installation............4 2 Installation............11 2.1 Montage............4 2.1 Montage............11 2.1.1 Kopfschiene 58 X 56 mm &... -
Seite 3: Allgemein
1 Allgemein Um die einwandfreie Funktion des Produktes nutzen zu können, lesen Sie diese Installationsanleitung bitte genau durch. Die Haftung von Somfy für Mängel und Schäden ist ausgeschlossen, wenn diese auf Nichtbeachten der Installationsanleitung (bei nicht bestimmungsgemäßer Verwendung, falsche Installation, Fehlbedienung, etc.) beruhen. -
Seite 4: Technische Daten
● Mit einem Gewindestift (7, > Option <) kann die Welle im Wellenadapter fi xiert werden. Hinweis: Bei nicht genügender Halteklammerspannung (5) sind bis zu 3 Reso- nanzbänder (6) übereinander zu kleben. © 2008 Somfy SAS. All rights reserved. 01/2008... - Seite 5 Schaltfühler und Einstellknöpfe. ● Fixiren Sie den Antrieb mit den Halteklam- mern (5) in der Kopfschiene (4). ● Mit einem Gewindestift (6, > Option <) kann die Welle im Wellenadapter fi xiert werden. © 2008 Somfy SAS. All rights reserved. 01/2008...
-
Seite 6: Kopfschiene 78 X 67 Mm
(5) ein. ● Fixiren Sie den Antrieb mit der Halteklam- mer (6) in der Kopfschiene (5). ● Mit einem Gewindestift (7, > Option <) kann die Welle im Wellenadapter fi xiert werden. © 2008 Somfy SAS. All rights reserved. 01/2008... -
Seite 7: Kopfschiene 67 X 66 Mm
(5) ein. ● Fixiren Sie den Antrieb mit den Halteklam- mern (6) in der Kopfschiene (5). ● Mit einem Gewindestift (6, > Option <) kann die Welle im Wellenadapter fi xiert werden. © 2008 Somfy SAS. All rights reserved. 01/2008... -
Seite 8: Elektrischer Anschluß
Schalten Sie alle zu montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten. Achtung: Dieses Somfy-Produkt muss von einer fachlich qualifi zierten Person installiert werden, für die diese Anleitung bestimmt ist. Die fachlich qualifi zierte Person muss außerdem alle im Installati-... -
Seite 9: Einstellung Der Endlagen
● Fahren Sie den Behang in die gewünsch- te Untere Endlage (Tippbetrieb ist mög- lich). ● Fahren Sie jetzt den Behang nach oben, bis sich die Einstelltaste von selbst zu- rücksetzt. Die untere Endlage ist jetzt eingestellt. > 0,3m © 2008 Somfy SAS. All rights reserved. 01/2008...
