3. INSTALLATION IN EINER VERSTELLBAREN AUSSENJALOUSIE

3.1. AUSSCHNITT AN DER KOPFSCHIENE

Zur Installation eines Antriebs in einer Kopfschiene,
die oben offen ist, muss ein Ausschnitt vorliegen,
um den Schaltfühler bzw. seine Verlängerungen

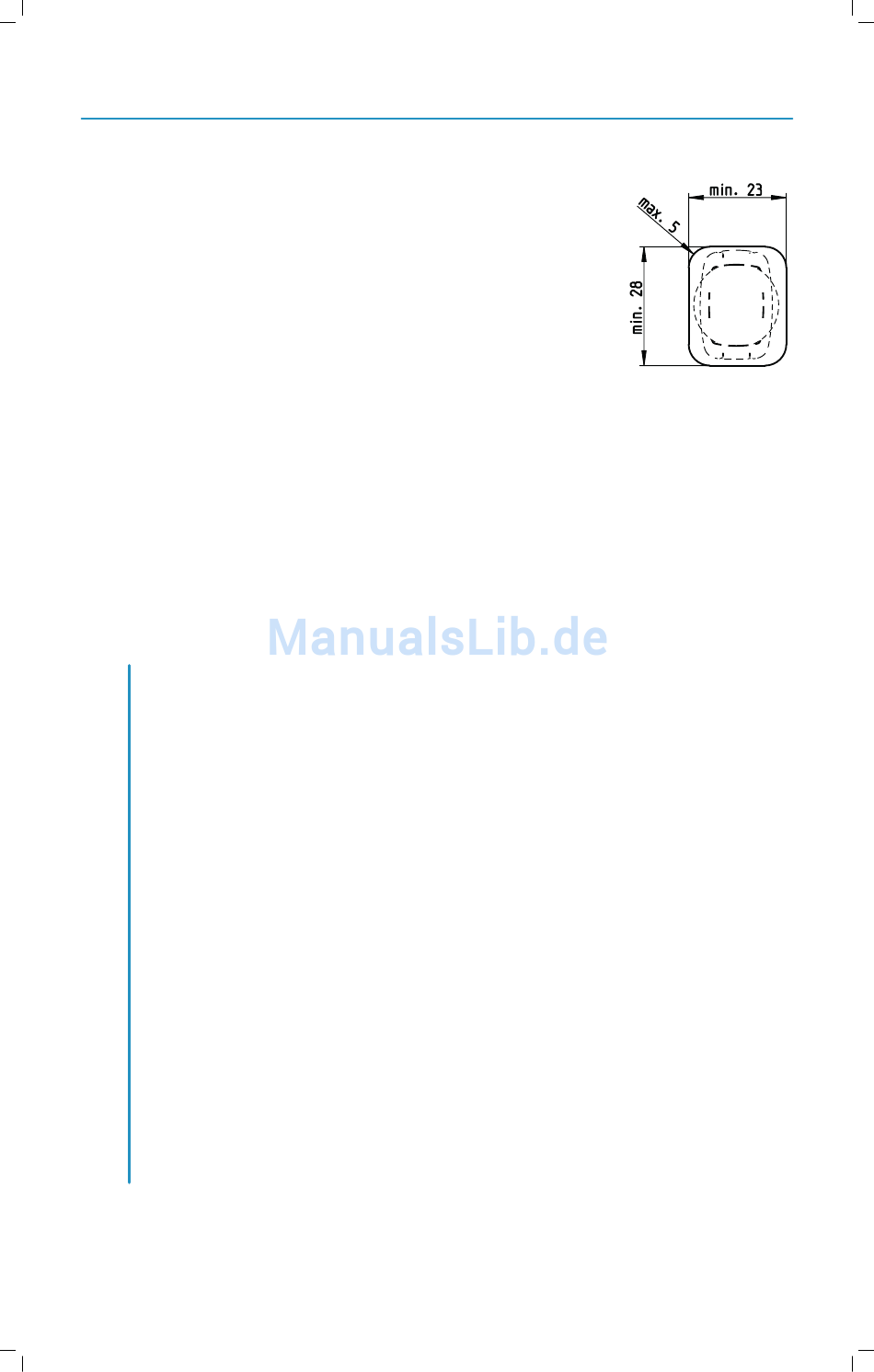

durch die Kopfschiene zu führen. Dieser Ausschnitt
muss folgende Abmessungen haben (in mm):

3.2. MONTAGE IN DER KOPFSCHIENE

Die Anleitung zur Montage in verschiedenen Kopfschienen ist im Folgenden
für die einzelnen Kopfschienen auf je einer Seite beschrieben. So lässt sich
die Montage nur für die gewünschte Kopfschiene auf einer Seite ausdrucken,
um dies beispielsweise bei der Montage heranziehen zu können.

LISTE DER KOPFSCHIENEN:

Kopfschiene 58 mm x 56 mm, unten offen,
& Kopfschiene 57 mm x 51 mm, unten offen
Kopfschiene 57 mm x 51 mm, oben offen,
& Kopfschiene 58 mm x 56 mm, oben offen
Montage mit außenliegenden Halteklammern
Kopfschiene 57 mm x 51 mm, oben offen
Montage mit innenliegenden Halteklammern
Kopfschiene 78 mm x 67 mm, unten offen
Montage mit den Antrieben J406 und J410
Kopfschiene 78 mm x 67 mm, unten offen
Montage mit dem Antrieb J418
Kopfschiene 67 mm x 66 mm, unten offen
Copyright© 2017 SOMFY ACTIVITES SA. All rights reserved.
Abbildungen ohne Gewähr.
Antrieb J4 IO
S. 19
S. 20
S. 21
S. 22
S. 23
S. 24
Vollständige Installationsanleitung
