SOMFY J4 io Kurz-Einstellanleitung

J4 io
Benötigt

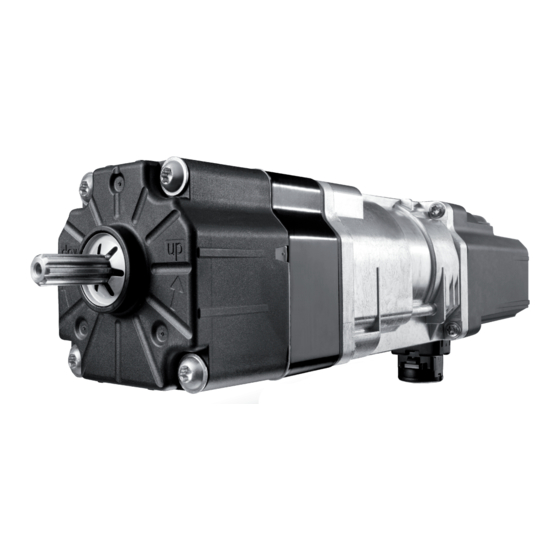

J4 io (inkl. J4io Platine)
wird:
= AUF-Richtung
1
POWER ON : Vorgespeicherte untere Endlage
(Behang ist in der
unteren Endlage
ON
und Lamellen sind
geschlossenen)
2 Antrieb mit Handsender aufwecken
Handsender ist
Lang
provisorisch eingelernt
drücken
bis
3
Obere Endlage über Schaltfühler einstellen ODER
Lang
Behang
drücken
bis
Fährt in
Selbsthaltung
hoch
Behang hochgefahren – POWER OFF
4
Untere und Obere Endlagen sind gespeichert
Weitere Einstellungen im „User Mode"
(Ab jetzt ist eine Drehrichtungsänderung nur beim
Zurücksetzen des Antriebes möglich
OFF
KURZEINSTELLANLEITUNG
(Factory Mode)
Stand 20.02.2012
Situo mobile io VB
Rückseite
Untere Endlage ist
vordefiniert
(Werkseinstellung)
=keine Rückmeldung des Antriebes
Option
Drehrichtung ändern
Lang
drücken
Obere
Schaltfühler
Endlage ist über
schaltet
Schaltfühler
Antrieb ab
definiert
siehe Rückseite)
STANDARD ABLAUF BEIM HERSTELLER
Die Schritte 1 bis 4 beschreiben den Standard Ablauf beim Hersteller.
Antrieb in die Kopfschiene einbauen, Platine befestigen
Antriebswelle mit Wicklungswellen koppeln
Lamellen einfädeln...
Wenn obere Endlage nicht über Schaltfühler
3A 3A
eingestellt werden soll
A
bis
Lang
drücken
C
Lang
drücken
Entweder an gewünschter
oberer Endlage stoppen
Gewünschte obere
Endlage anfahren
und stoppen
D
Endlage ist neu
gespeichert
bis
Antrieb
Kurz
verlässt den
drücken
Lermodus
automatisch
Seite 1/2
Siehe bitte auch ausführliche Gebrauchsanleitung
Antrieb
B
ist in
Lernmodus
bis
Der Behang
fährt in Selbsthaltung hoch:
2 Möglichkeiten:
Oder automatisch ca. 1 cm
unterhalb des Schaltfühlers
Behang fährt hoch und
der Schaltfühler wird
dadurch betätigt
Antrieb positioniert
automatisch den Behang danach
Obere
1 cm unterhalb des Schaltfühlers
Diese Position wird als neue
obere Endlage gespeichert
Antrieb verlässt den Lernmodus
automatisch
Um wieder die obere Endlage über
Schaltfühler zu erhalten, muss der Antrieb
zurücksetzt werden
Einstellung
obere
Endlage ist
AKTIVIERT
siehe Rückseite
