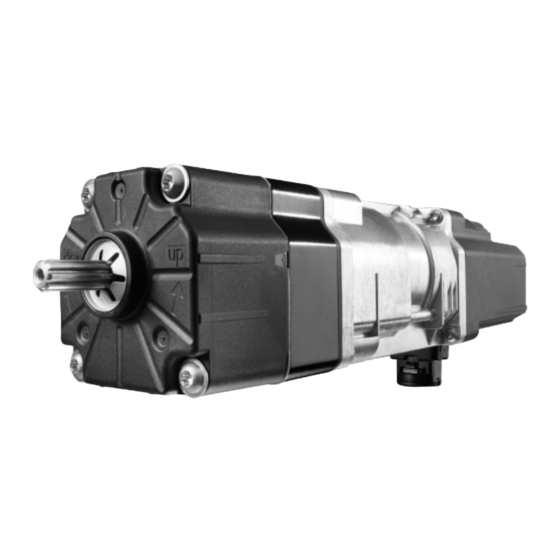

- Seite 1 Einstellanleitung GmbH J4 WT Protect www .set-gmbh.net www.somfy.com Antrieb J4 WT Protect Komplette Gebrauchsanleitung S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Lindenstraße 22 Fax: 09342 / 859 624-1 Netz: www.set-gmbh.net 97892 Kreuzwertheim...
-
Seite 2: Einleitung
J4 WT Protect . Dieser Antrieb ist für die elektrische Steuerung von Außenjalousien vorgesehen. Die vorliegende Anleitung ergänzt die Kurzanleitung , die im Lieferumfang des Antriebs enthalten ist. Alle Anleitungen sind online auf der Website www.somfy.info erhältlich. Komplette Gebrauchsanleitung Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. -
Seite 3: Sicherheitshinweise
Falls Sie nach der Installation des Antriebs Fragen haben oder weitere Informationen benötigen, wenden Sie sich an Ihre Somfy-Niederlassung oder besuchen Sie unsere Website www.somfy.com. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Komplette Gebrauchsanleitung Abbildungen ohne Gewähr. 3/30 Antrieb J4 WT Protect S.E.T. -
Seite 4: Allgemeine Sicherheitshinweise
Verlegen Sie das Netzkabel immer mit einer Schlaufe nach unten, um zu verhindern, dass Wasser in den Antrieb läu Hiermit erklärt der Hersteller SOMFY ACTIVITES SA, F-74300 CLUSES, dass der Antrieb, für den die vorliegenden Anweisungen gelten und der für eine Verwendung gemäß... -
Seite 5: Spezifische Sicherheitshinweise
Die Phasen und Neutralleiter jedes Antriebs müssen wie nachstehend gezeigt miteinander verbunden sein: Neutralleiter Schutzleiter Komplette Gebrauchsanleitung Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 5/30 Antrieb J4 WT Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 6: Inhaltsverzeichnis
6.1. Zurücksetzen des Antriebs 6.2. RTS- und io-Kompatibilität 6.3. Hilfe bei Problemen 6.4. Fragen und Antworten Komplette Gebrauchsanleitung Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 6/30 Antrieb J4 WT Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 7: Allgemeines
GmbH www .set-gmbh.net 1. ALLGEMEINES Die neue Version des Antriebs J4 WT Protect gehört zur neuen und verdrahteten Elektronikbaureihe von SOMFY mit optimierten neuen Komponenten und einem neuen Design 1.1. VORTEILE VON J4 WT PROTECT Vorteile einer Somfys -Punkte Außenjalousie... -
Seite 8: Kompatible Außenjalousien
Ästhetik + Einbruchsicherheit Typ 3 Funktionen: A ufwärtsbewegung/ Abwärtsbewegung bei o enen Lamellen/Ausrichtung der Lamellen Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 8/30 Antrieb J4 WT Protect S.E.T. GmbH Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Lindenstraße 22... -
Seite 9: Drei Neue Funktionen Des Antriebs
2.1. HINDERNISERKENNUNG UND ENTLASTUNG Wenn die Außenjalousie bei der Aufwärtsbewegung auf ein Hindernis tri t, stoppt der Antrieb J4 WT Protect sofort und führt eine Abwärtsbewegung aus, damit kein Druck auf die Komponenten der Außenjalousie ausgeübt wird. Die Lamellen werden entgegengesetzt ausgerichtet, damit das Hindernis freigegeben wird. -
Seite 10: Technische Einzelheiten
Wellenadapter Getriebe Welle/Rotor Schaltfühler Stator Endschaltergehäuse Bremse Stromversorgungsstecker Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 10/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Mail: Info@set-gmbh.net... -
Seite 11: Schaltfühler
Wenn die Außenjalousie bei einer Abwärtsbewegung vor Erreichen der unteren Endlage in die Aufwärtsbewegung wechselt, wird der Antrieb gestoppt, sobald die Lamellen gegen den Schaltfühler drücken. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 11/30 Antrieb J4 WT Protect S.E.T. -
Seite 12: Beschreibung Des Trägerprodukts
Texband Endstab Führungs- schiene oder Führungsseil Der Behang entspricht allen Lamellen der Außenjalousie. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 12/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 13: Technische Daten
-> THERMOSCHUTZ ermoschutz schützt den Antrieb gegen Überhitzung. Der Antrieb wird einige Minuten lang ausgeschaltet, wenn er sich bei langanhaltender Bedienung erhitzt. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 13/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. - Seite 14 GmbH www .set-gmbh.net -> MONTAGEWINKEL DES ANTRIEBS Der Antrieb J4 WT Protect ist für den Betrieb in waagerechter Position vorgesehen. Max. 10° TECHNISCHE DATEN J406 WT J410 WT J418 WT Bezeichnung Protect Protect Protect Drehmoment 6 Nm 10 Nm 18 Nm...
- Seite 15 L3 max. (mm) Adapter mittel L4 max. (mm) *Länge mit Somfy-Adaptern **Länge mit Schrauben und Somfy-Adaptern Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 15/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net...
-
Seite 16: Installation In Einer Außenjalousie
Kopfschiene 78 mm x 67 mm, unten o en S.21 Montage mit Antrieb J418 Kopfschiene 67 mm x 66 mm, unten o en S. 22 Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 16/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. - Seite 17 Resonanzbändern in der Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 17/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 18 Resonanzbändern in der Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 18/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 19 Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 19/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 20 Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 20/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
- Seite 21 Schraube M 5 x 10 mm an den Antrieb. Die Schraube auf dem Bügel muss vollständig angezogen werden. Anzugsmoment = max. 4 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 21/30 Antrieb J4 WT Protect S.E.T.
- Seite 22 Kopfschiene. Die Welle der Außenjalousie kann mit einem Gewindesti Adapter befestigt werden. Anzugsmoment = max. 2 Nm Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 22/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH...
-
Seite 23: Installation Des Antriebs
Der Typ "Doppeltaste ohne Verriegelung" ist nur in der Installationsphase sinnvoll. Für die Bedienung nach der Installation ist unbedingt eine Bedieneinheit vom Typ "einfacher Schalter"/"Umschalter" zu installieren. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 23/30 Antrieb J4 WT Protect S.E.T. - Seite 24 Phase (L) Aufwärtsbewegung Schwarz Neutralleiter (N) Blau Grüngelb Schutzleiter ( Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 25/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net...
-
Seite 25: Bedienung Und Wartung
Drücken Sie die "Auf"-Taste der Bedieneinheit: Die Außenjalousie bewegt sich nach oben. 5.2. ABWÄRTSBEWEGUNG DER AUSSENJALOUSIE Drücken Sie die "Ab"-Taste der Bedieneinheit: Die Außenjalousie bewegt sich nach unten. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 26/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. -
Seite 26: Tipps Und Empfehlungen
In diesem Fall muss die untere Endlage nicht erneut eingestellt werden. 6.2. RTS- UND IO-KOMPATIBILITÄT Es ist möglich, den J4 WT Protect um die Kompatibilität mit RTS- und io-Funksendern zu erweitern. Dazu müssen Sie eines der folgenden Produkte hinzufügen: Soliris Mod/Var Slim Receiver RTS EVB Slim Receiver Variation io Copyright ©... -
Seite 27: Hilfe Bei Problemen
Endlage ist geändert. (siehe Kapitel zur aktiviert. Installation). Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 28/30 Antrieb J4 WT Protect S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net... -
Seite 28: Fragen Und Antworten
Position nach oben bewegen, ist die Drehrichtung korrekt. Wenn sich die Lamellen in nach außen geneigter Position nach oben bewegen, ist die Drehrichtung nicht korrekt. Copyright © 2017 SOMFY ACTIVITES SA. All rights reserved. Abbildungen ohne Gewähr. 29/30 Antrieb J4 WT Protect S.E.T. -
Seite 29: Fax: 09342 / 859 624
GmbH www .set-gmbh.net SOMFY ACTIVITES SA 50 Avenue du Nouveau Monde F - 74300 Cluses www.somfy.com S.E.T. GmbH S.E.T. GmbH Telefon: 09342 / 859 624-0 Telefon: 09342 / 859 624-0 Mail: Info@set-gmbh.net Mail: Info@set-gmbh.net Lindenstraße 22 Lindenstraße 22 Fax: Fax:...
