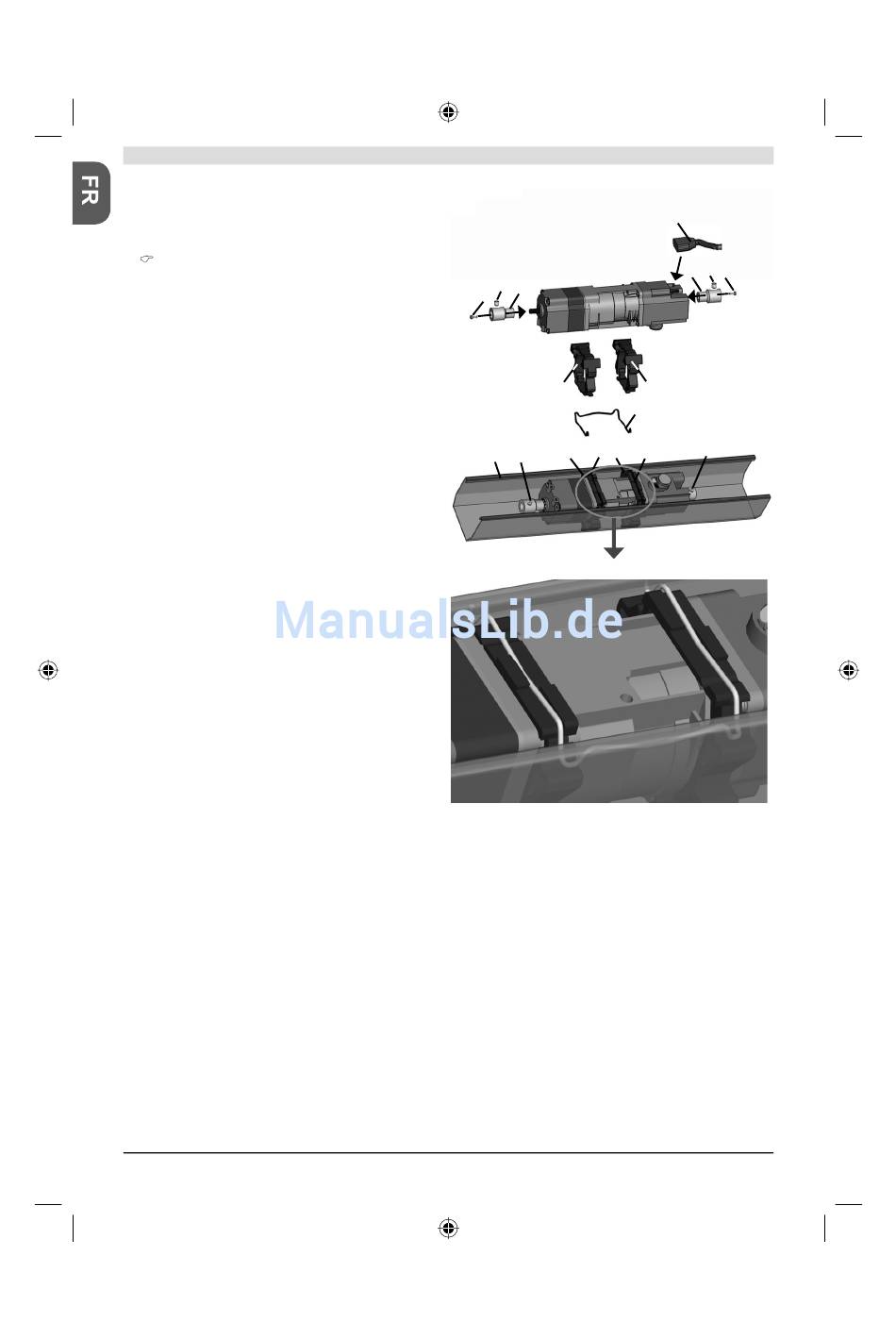

2.1.3 Kopfschiene 78 X 67 mm unten offen
● Schrauben Sie die 2 Wellenadapter (1)
mittels 2 Schrauben M 3 X 8 (2) an die
Welle des Antriebes.
Anzugsmoment = 1,2 Nm
● Stecken Sie die Anschlußleitung (3) in den
Antrieb ein.
● Montieren Sie die zwei Clipadapter (4) an
den Antrieb
● Setzen Sie den Antrieb in die Kopfschiene
(5) ein.
● Fixiren Sie den Antrieb mit der Halteklam-
mer (6) in der Kopfschiene (5).
● Mit einem Gewindestift (7, > Option <)
kann die Welle im Wellenadapter fi xiert
werden.
