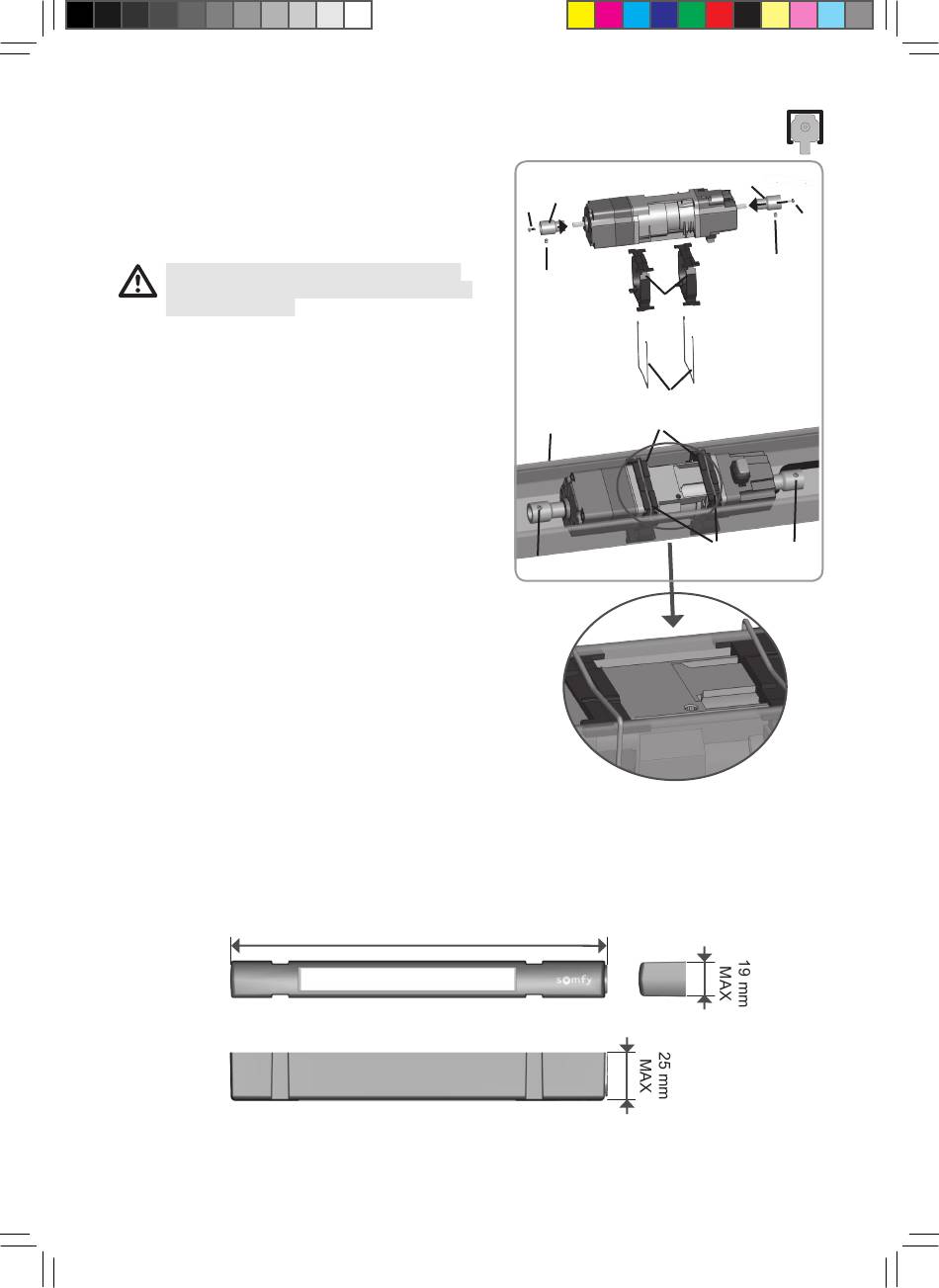

4.5 Kopfschiene 67 x 66 mm, unten offen

• Schrauben Sie die 2 Adapter (1) mit 2 Schrauben M3 x 8
(2) an die Antriebswelle.
Anzugsmoment = 1,35 Nm +/- 20%
Vergewissern Sie sich, dass das Kabel nicht
über ein drehendes Teil des Antriebs oder des
Gestänges verläuft.
• Bringen Sie die beiden Kopfschienenadapter (8) am
Antrieb an.
• Schieben Sie den Antrieb in die Kopfschiene (4).
• Fixieren Sie den Antrieb mit Hilfe der Halteklammern (5)
in der Kopfschiene (4).

4.6 J4 io Plate

© 2014-2016 Somfy SAS. All rights reserved.
1
2
7
4
7
191 mm
1
2
7
8
5
8
5
7
