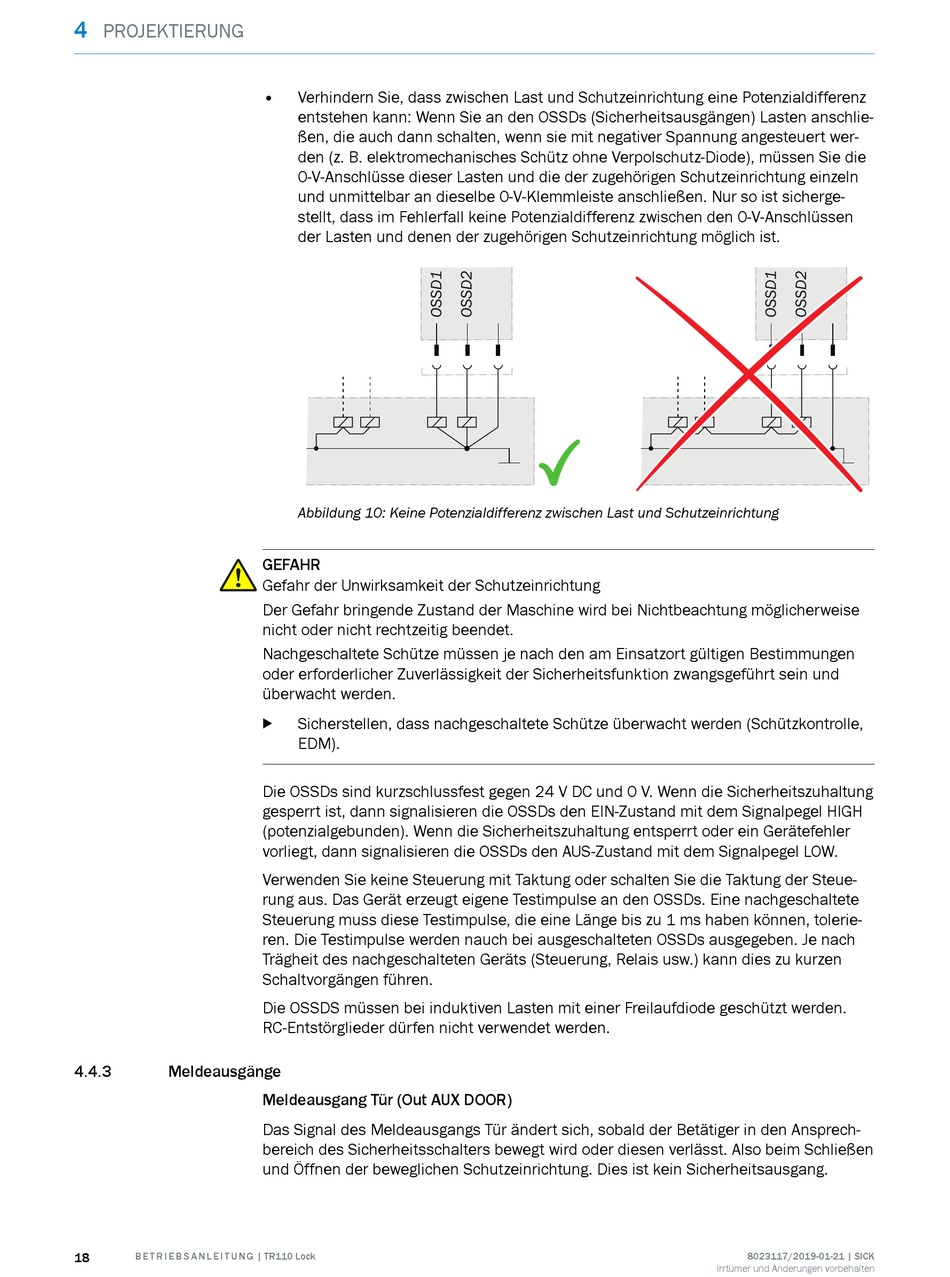

4
PROJEKTIERUNG
4.4.3 Meldeausgänge
18 B E T R I E B S A N L E I T U N G | TR110 Lock
• Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Sicherheitsausgängen) Lasten anschlie‐
ßen, die auch dann schalten, wenn sie mit negativer Spannung angesteuert wer‐
den (z. B. elektromechanisches Schütz ohne Verpolschutz-Diode), müssen Sie die
0-V-Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln
und unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sicherge‐
stellt, dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen
der Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 10: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
Die OSSDs sind kurzschlussfest gegen 24 V DC und 0 V. Wenn die Sicherheitszuhaltung
gesperrt ist, dann signalisieren die OSSDs den EIN-Zustand mit dem Signalpegel HIGH
(potenzialgebunden). Wenn die Sicherheitszuhaltung entsperrt oder ein Gerätefehler
vorliegt, dann signalisieren die OSSDs den AUS-Zustand mit dem Signalpegel LOW.
Verwenden Sie keine Steuerung mit Taktung oder schalten Sie die Taktung der Steue‐
rung aus. Das Gerät erzeugt eigene Testimpulse an den OSSDs. Eine nachgeschaltete
Steuerung muss diese Testimpulse, die eine Länge bis zu 1 ms haben können, tolerie‐
ren. Die Testimpulse werden nauch bei ausgeschalteten OSSDs ausgegeben. Je nach
Trägheit des nachgeschalteten Geräts (Steuerung, Relais usw.) kann dies zu kurzen
Schaltvorgängen führen.
Die OSSDS müssen bei induktiven Lasten mit einer Freilaufdiode geschützt werden.
RC-Entstörglieder dürfen nicht verwendet werden.
Meldeausgang Tür (Out AUX DOOR)
Das Signal des Meldeausgangs Tür ändert sich, sobald der Betätiger in den Ansprech‐
bereich des Sicherheitsschalters bewegt wird oder diesen verlässt. Also beim Schließen
und Öffnen der beweglichen Schutzeinrichtung. Dies ist kein Sicherheitsausgang.
8023117/2019-01-21 | SICK
Irrtümer und Änderungen vorbehalten
