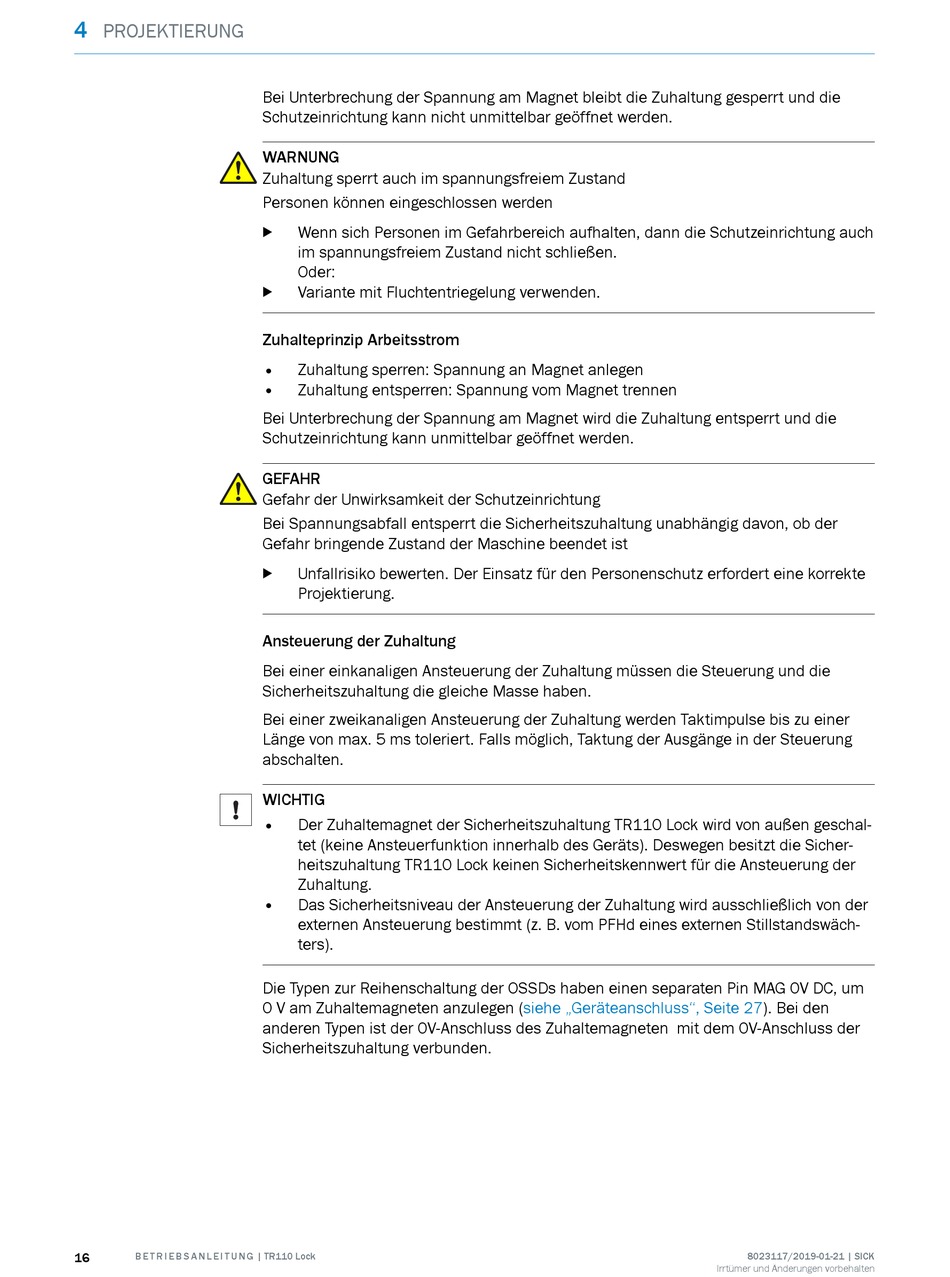

PROJEKTIERUNG
16 B E T R I E B S A N L E I T U N G | TR110 Lock
Bei Unterbrechung der Spannung am Magnet bleibt die Zuhaltung gesperrt und die
Schutzeinrichtung kann nicht unmittelbar geöffnet werden.
WARNUNG
Zuhaltung sperrt auch im spannungsfreiem Zustand
Personen können eingeschlossen werden
Wenn sich Personen im Gefahrbereich aufhalten, dann die Schutzeinrichtung auch
b
im spannungsfreiem Zustand nicht schließen.
Oder:
Variante mit Fluchtentriegelung verwenden.
b
Zuhalteprinzip Arbeitsstrom
• Zuhaltung sperren: Spannung an Magnet anlegen
• Zuhaltung entsperren: Spannung vom Magnet trennen
Bei Unterbrechung der Spannung am Magnet wird die Zuhaltung entsperrt und die
Schutzeinrichtung kann unmittelbar geöffnet werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Bei Spannungsabfall entsperrt die Sicherheitszuhaltung unabhängig davon, ob der
Gefahr bringende Zustand der Maschine beendet ist
Unfallrisiko bewerten. Der Einsatz für den Personenschutz erfordert eine korrekte
b
Projektierung.
Ansteuerung der Zuhaltung
Bei einer einkanaligen Ansteuerung der Zuhaltung müssen die Steuerung und die
Sicherheitszuhaltung die gleiche Masse haben.
Bei einer zweikanaligen Ansteuerung der Zuhaltung werden Taktimpulse bis zu einer
Länge von max. 5 ms toleriert. Falls möglich, Taktung der Ausgänge in der Steuerung
abschalten.
WICHTIG
• Der Zuhaltemagnet der Sicherheitszuhaltung TR110 Lock wird von außen geschal‐
tet (keine Ansteuerfunktion innerhalb des Geräts). Deswegen besitzt die Sicher‐
heitszuhaltung TR110 Lock keinen Sicherheitskennwert für die Ansteuerung der
Zuhaltung.
• Das Sicherheitsniveau der Ansteuerung der Zuhaltung wird ausschließlich von der
externen Ansteuerung bestimmt (z. B. vom PFHd eines externen Stillstandswäch‐
ters).
Die Typen zur Reihenschaltung der OSSDs haben einen separaten Pin MAG 0V DC, um
0 V am Zuhaltemagneten anzulegen
anderen Typen ist der 0V-Anschluss des Zuhaltemagneten mit dem 0V-Anschluss der
Sicherheitszuhaltung verbunden.
(siehe „Geräteanschluss", Seite 27). Bei den
