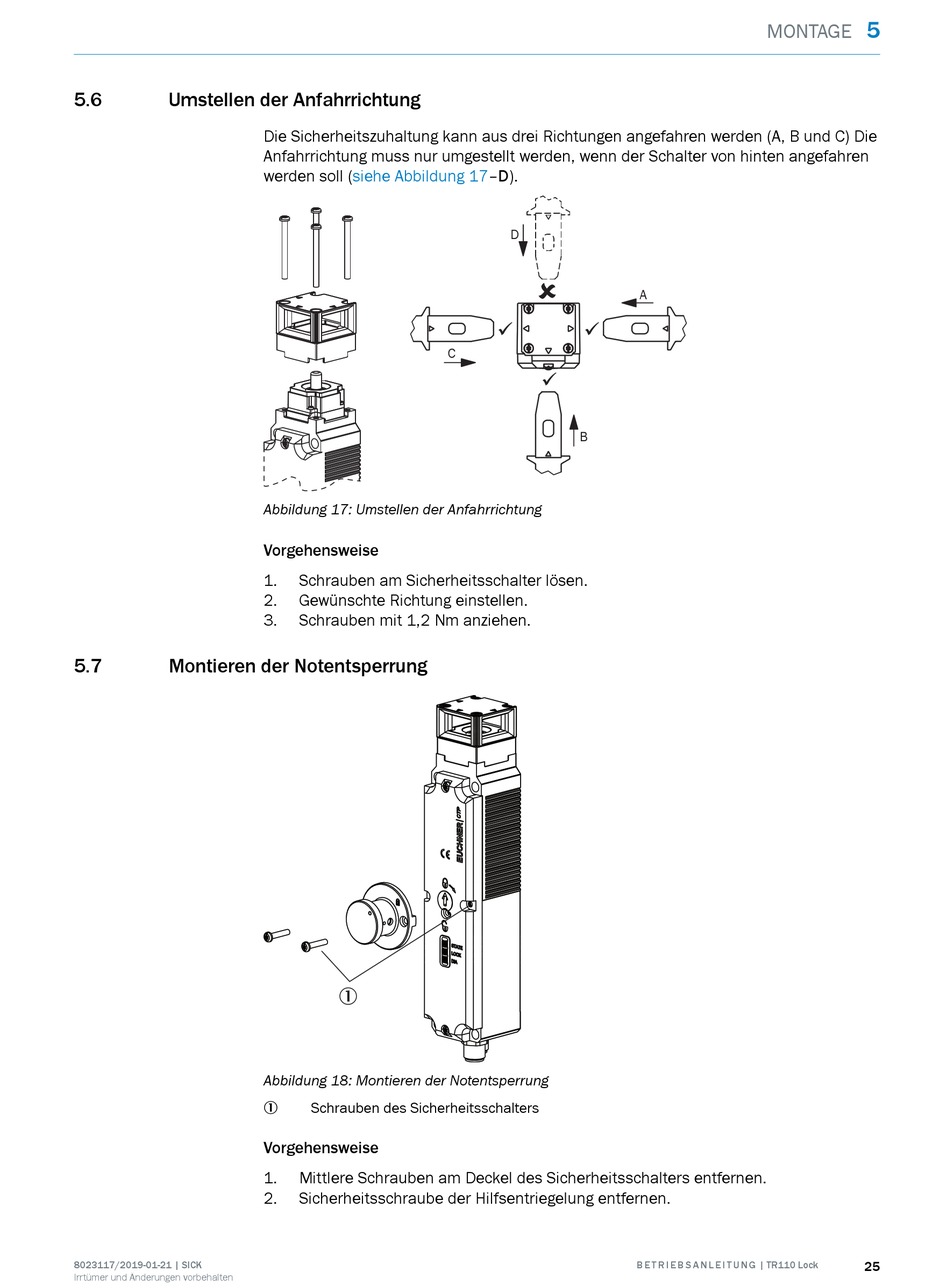

5.6

Umstellen der Anfahrrichtung

5.7

Montieren der Notentsperrung

8023117/2019-01-21 | SICK
Irrtümer und Änderungen vorbehalten
Die Sicherheitszuhaltung kann aus drei Richtungen angefahren werden (A, B und C) Die
Anfahrrichtung muss nur umgestellt werden, wenn der Schalter von hinten angefahren
werden soll (siehe Abbildung
Abbildung 17: Umstellen der Anfahrrichtung
Vorgehensweise
1. Schrauben am Sicherheitsschalter lösen.
2. Gewünschte Richtung einstellen.
3. Schrauben mit 1,2 Nm anziehen.

Abbildung 18: Montieren der Notentsperrung
Schrauben des Sicherheitsschalters
1
Vorgehensweise
1. Mittlere Schrauben am Deckel des Sicherheitsschalters entfernen.
2. Sicherheitsschraube der Hilfsentriegelung entfernen.
17–D).
D
C
B
MONTAGE
A
