4 Allineamento

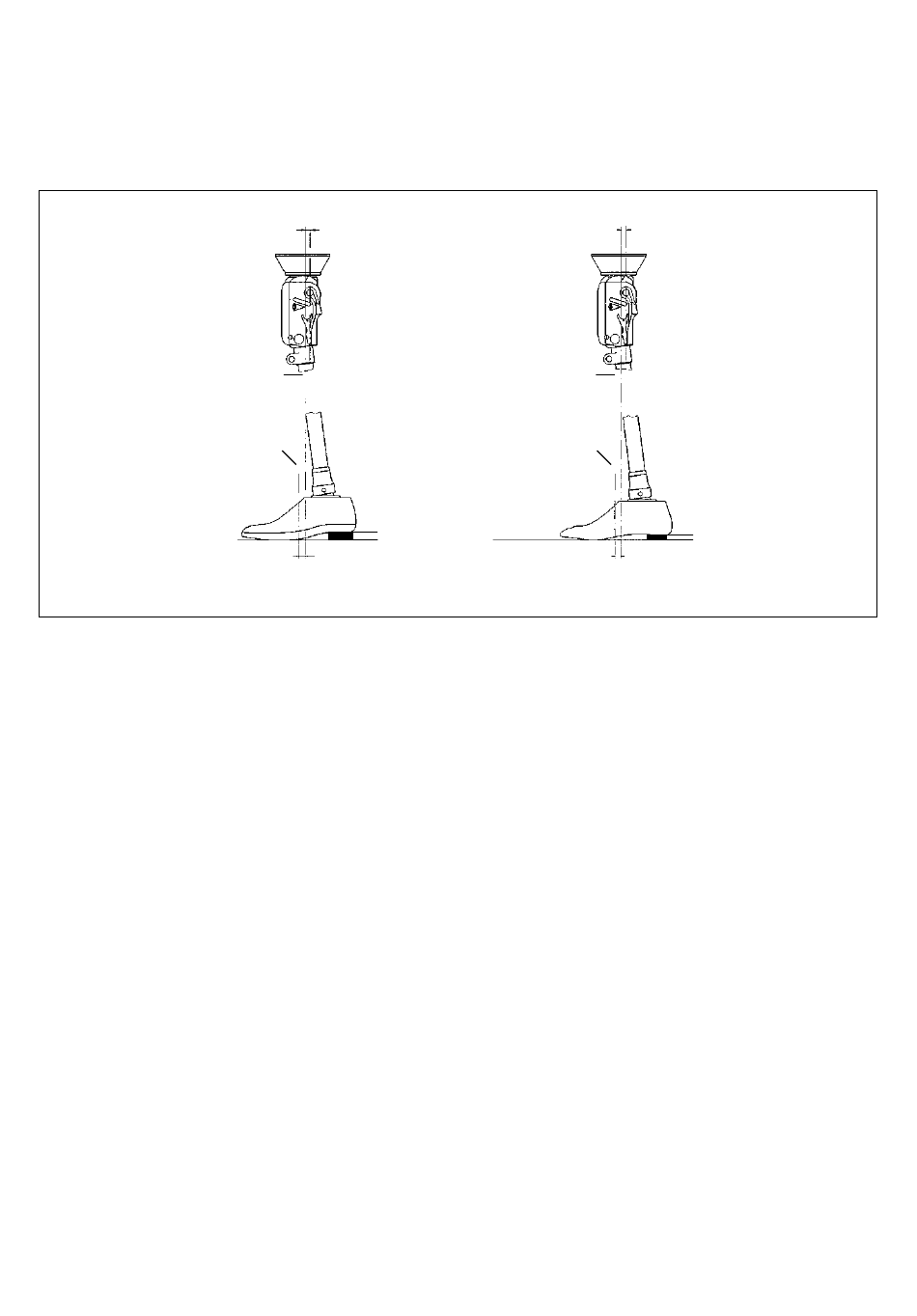

Punto di partenza per il corretto allineamento è l'individuazione della linea di carico e il trasfe-
rimento dei dati sui moduli della protesi. La sicurezza della fase statica della deambulazione si
ottiene arretrando l'asse del ginocchio di ca. 5 mm rispetto alla linea di carico (v. grafico).
Con il 3R65 consigliamo di utilizzare il piede dinamico 1K10 o il piede SACH 1S30 / 1K30.
Linea di carico
Centro del
piede
5 Registrazione della fase dinamica
Per evitare danni, la registrazione della fase dinamica va eseguita dal Tecnico Ortopedico con
l'apposita chiave di regolazione 4G764 inserita nell'articolazione. Dopo la prova, la chiave deve
restare al Tecnico Ortopedico. La resistenza alla flessione e all'estensione vengono registrate
spostando i perni sul lato sinistro e destro dell'asta del pistone, indipendentemente l'uno dall'alto.
I perni possono essere spostati nelle scanalature solo a ginocchio flesso.
5.1 Registrazione della flessione (fig. 2)
Flettere il ginocchio fino all'arresto. Spostare con la chiave il perno sul lato destro in corrispon-
denza della scala.
Spostamento del perno all'indietro
Spostamento del perno in avanti
Togliere la chiave dalla scanalatura sempre con il ginocchio flesso.
5.2 Registrazione dell'estensione (fig. 3)
Flettere il ginocchio fino all'arresto. Spostare con la chiave il perno sul lato sinistro in corrispon-
denza della scala.
Spostamento del perno in avanti
Spostamento del perno all'indietro
Togliere la chiave dalla scanalatura sempre tenendo il ginocchio flesso.
3R65
5 mm
10 mm (Mis. 12 –13)
5 mm (Mis. 14 – 21)
5 – 10 mm
Piede SACH 1S30 / 1K30
=
=
=
=
3R65 3R65
Linea di carico
Centro del
piede
Piede dinamico 1K10
minor resistenza alla flessione
maggiore resistenza alla flessione = 8
minor resistenza all'estensione
maggiore resistenza all'estensione = 8
5 mm
5 mm
5 – 10 mm
= 0
= 0
