3. Instalación

3.1 IR Display fija

En primer lugar, instale el IRmax siguiendo las instrucciones del manual de IRmax (M07028).
Móntelo utilizando el soporte suministrado o conéctelo a una caja de conexiones auxiliar a través
de un pasacables de espiga.

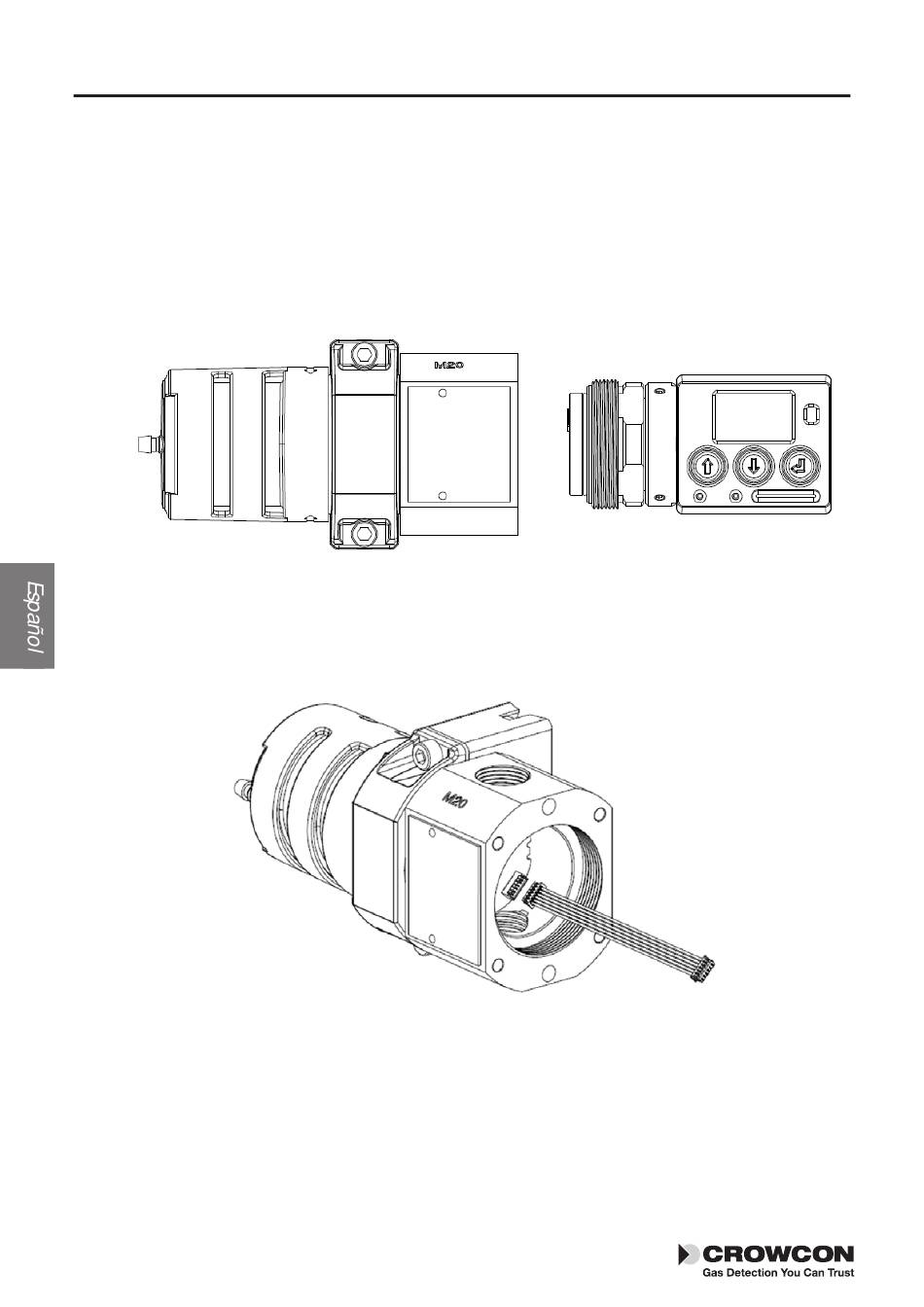

El IR Display se instala en el detector IRmax mediante el collarín roscado (Diagrama 5). Antes de
juntar las dos unidades, conecte las PCBs instaladas en las unidades utilizando el conector Molex.
Diagrama 5
Diagrama 6
En primer lugar, desconecte el conector del cable de la PCB del detector IRmax. Después conecte
el conector Molex al zócalo Molex de la PCB. No olvide volver a enchufar el conector en la PCB.
