3. Installatie

3.1 Vaste IR Display

Installeer eerst de IRmax volgens de instructies in de IRmax handleiding (M07028). Monteer hem
met de meegeleverde beugel of sluit hem via een pakkingring aan op een extra aansluitdoos.
Het IR Display wordt aan de IRmax detector bevestigd via de draadkraag (Afbeelding 5). Voordat
de twee eenheden samengebracht worden, moeten de printplaten in de eenheden verbonden
worden via de Molex-connector.

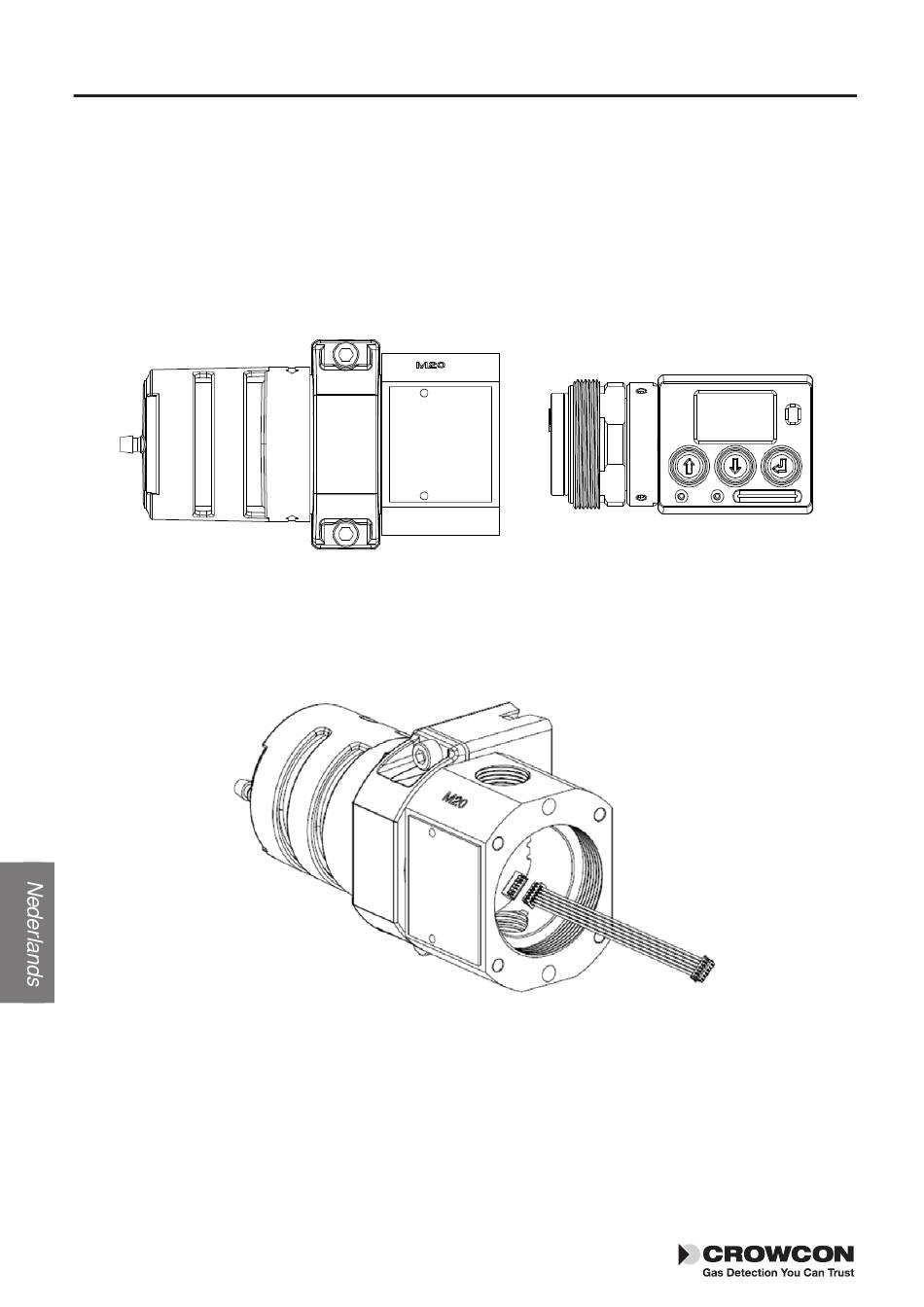

Afbeelding 5
Afbeelding 6
Ontkoppel eerst de veldkabelconnector van de printplaat van de IRmax detector. Bevestig dan de
Molex-connector aan de Molex-ingang op de printplaat. Vergeet niet om de veldconnector weer in
de printplaat in te steken.
