Installazione

3.2 Opzioni con display remoto

L 'unità IR Display può essere impiegata a distanza dal rilevatore o provvisoriamente collegata a
uno o più rilevatori. Questa modalità d'uso è possibile solo se il rilevatore IRmax viene acquistato
con una barriera a sicurezza intrinseca.

3.2.1 IR Display remoto

Per consentire l'impiego remoto rispetto al rilevatore, l'unità IR Display è dotata di un alloggiamento
in nylon caricato a vetro. Provvedere all'installazione fissa del display utilizzando una staffa di
montaggio. Collegare il display alla barriera a sicurezza intrinseca mediante un cavo a sicurezza
intrinseca utilizzando il connettore prestampato a 4 poli (v. Schema 9 sotto). La gamma di cavi
disponibili varia da 5 a 30 metri di lunghezza.
Barriera a sicurezza intrinseca

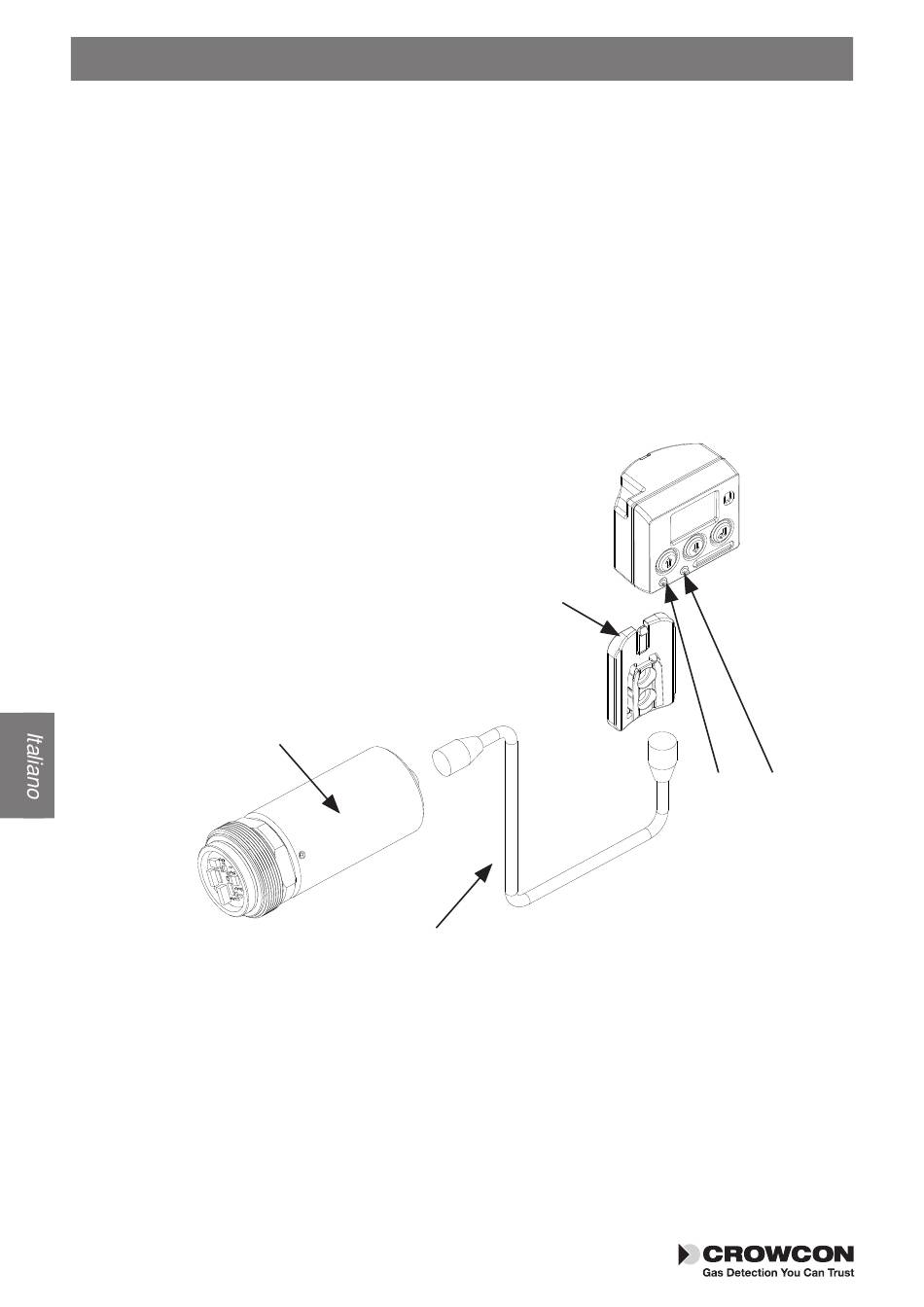

Schema 9
120
Staffa di montaggio
Cavo di collegamento a sicurezza intrinseca
Terminali per il
collegamento
con l'unità Hart
