3. Instalacja

3.1 Stacjonarny wyświetlacz IR Display
Najpierw należy zamontować wykrywacz IRmax zgodnie z poleceniami podanymi w podręczniku
obsługi wykrywacza IRmax (M07028). Montaż należy wykonać przy użyciu dostarczonego
wspornika lub podłączyć wykrywacz do skrzynki przyłączowej przez dławnicę czopową.
Wyświetlacz IR Display jest mocowany do wykrywacza IRmax za pośrednictwem gwintowanego
kołnierza (Schemat 5). Przed połączeniem obu urządzeń należy połączyć za pomocą złącza Molex
płytki drukowane zamontowane na urządzeniach.

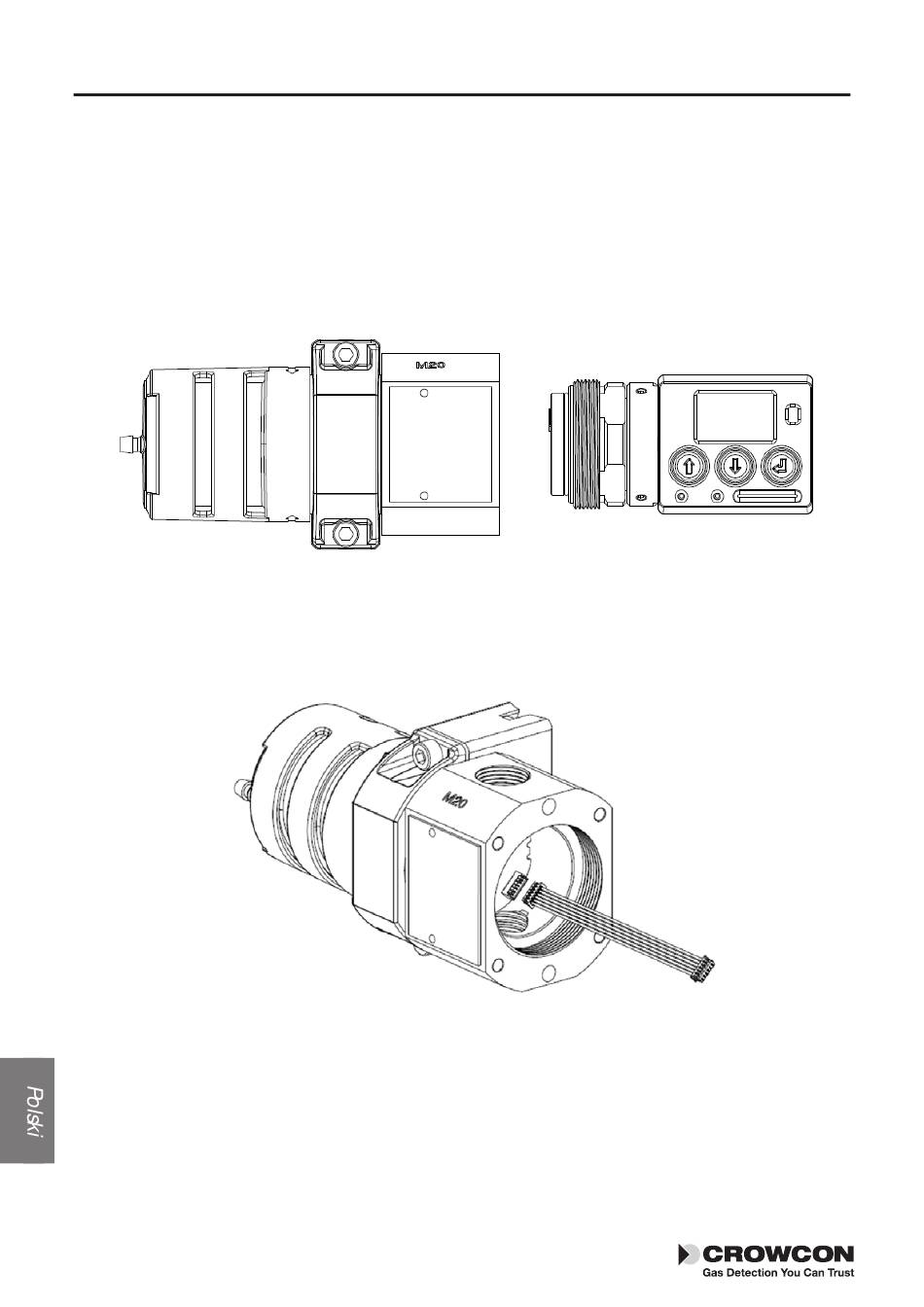

Schemat 5
Schemat 6
Najpierw odłączyć kabel od płytki drukowanej wykrywacza IRmax. Następnie podłączyć złącze
Molex do gniazda Molex na płytce drukowanej. Należy pamiętać o ponownym podłączeniu kabla
do płytki drukowanej.
