Instalacja
3.2 Opcje wyświetlacza zdalnego
Wyświetlacza IR Display można używać zdalnie w stosunku do wykrywacza IRmax lub można
go tymczasowo podłączyć do jednego bądź wielu wykrywaczy po kolei. Ten tryb zastosowania
jest możliwy wyłącznie w przypadku zakupu wykrywacza IRmax z dołączonym modułem bariery
iskrobezpiecznej.
3.2.1 Zdalny wyświetlacz IR Display
W celu umożliwienia użycia zdalnego w stosunku do wykrywacza IRmax, wyświetlacz IR Display
jest dostarczany we wzmocnionej szkłem obudowie nylonowej. Do zamontowania wyświetlacza na
stałe służy wspornik montażowy. Wyświetlacz należy podłączyć do modułu bariery iskrobezpiecznej
przez przewód iskrobezpieczny, z zastosowaniem wstępnie formowanego złącza 4-wtykowego

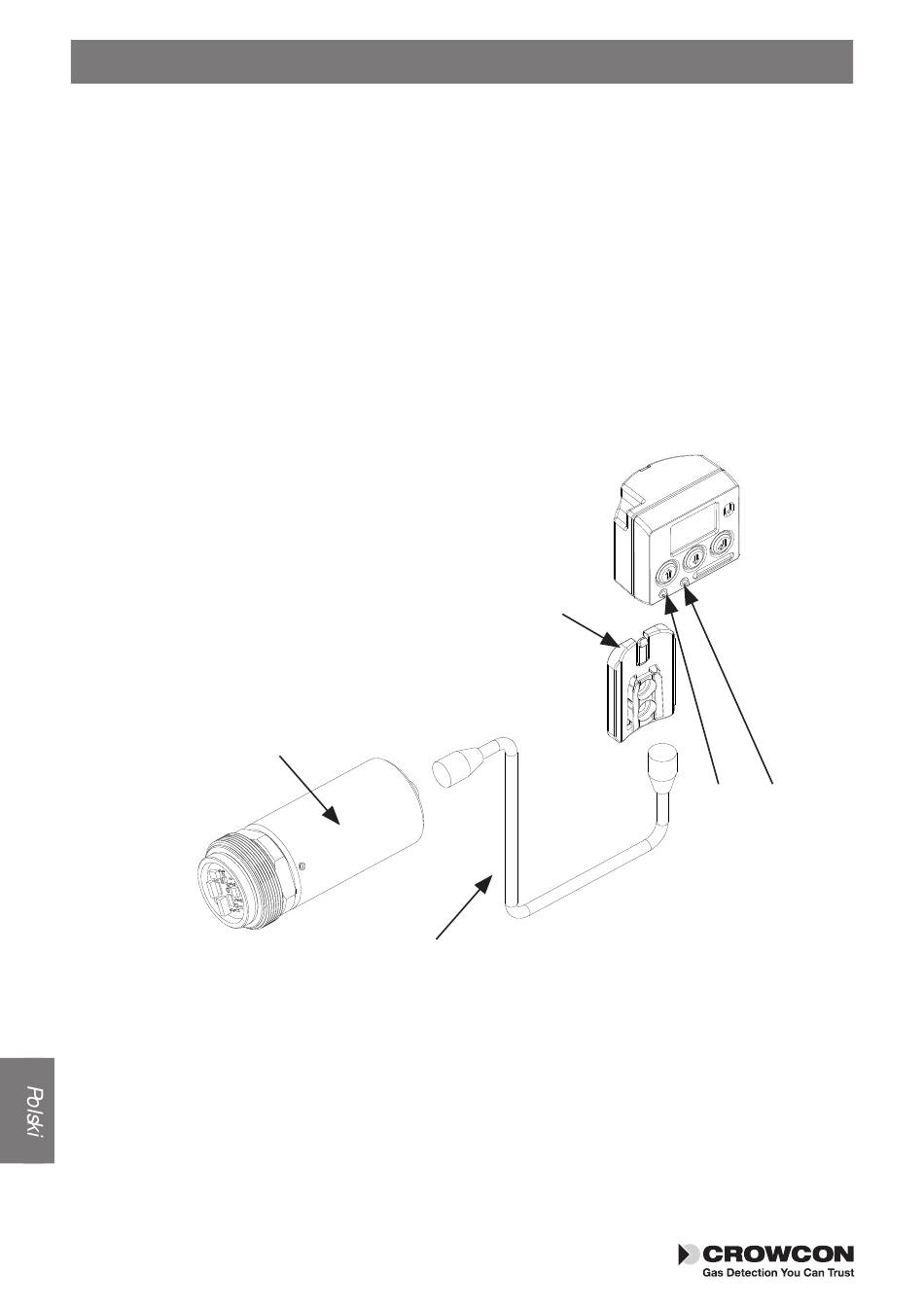

(patrz Schemat 9 poniżej). Dostępne są kable o długościach z zakresu od 5 do 30 metrów.
Moduł bariery
iskrobezpiecznej
Schemat 9
176
Wspornik
montażowy
Iskrobezpieczny
przewód łączący
Zaciski do
łączenia z
urządzeniem
Hart
