Instalacja
Jeśli moduł wyświetlacza IR Display nie jest całkowicie zamontowany, ostrożnie go podeprzeć i
podłączyć drugi koniec przewodu Molex do modułu wyświetlacza IR Display (Schemat 7).

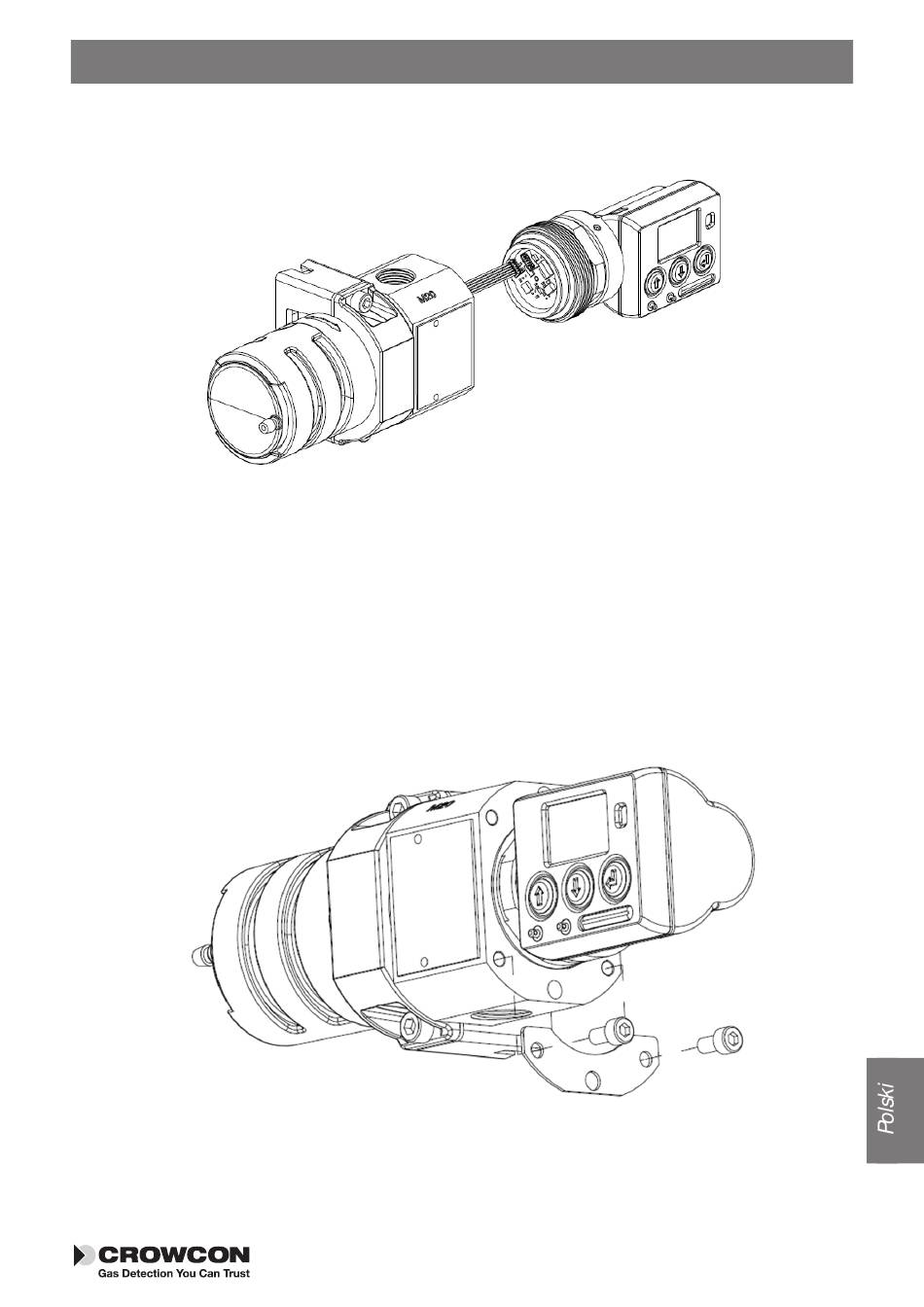

Schemat 7
Połączyć wykrywacz IRmax i wyświetlacz IR Display.
Nie wolno przekręcać wyświetlacza o więcej niż 45 od normalnej płaszczyzny pionowej. Takie
postępowanie spowoduje uszkodzenie kabla łączącego.
Trzymając obudowę wyświetlacza, dokręcić połączenie, obracając gwintowany kołnierz zgodnie z
kierunkiem ruchu wskazówek zegara.
Po pewnym zamocowaniu wyświetlacza jego orientację można regulować, delikatnie obracając
obudowę.
Dodać przedstawiony poniżej wspornik.
Schemat 8
175
