Installation

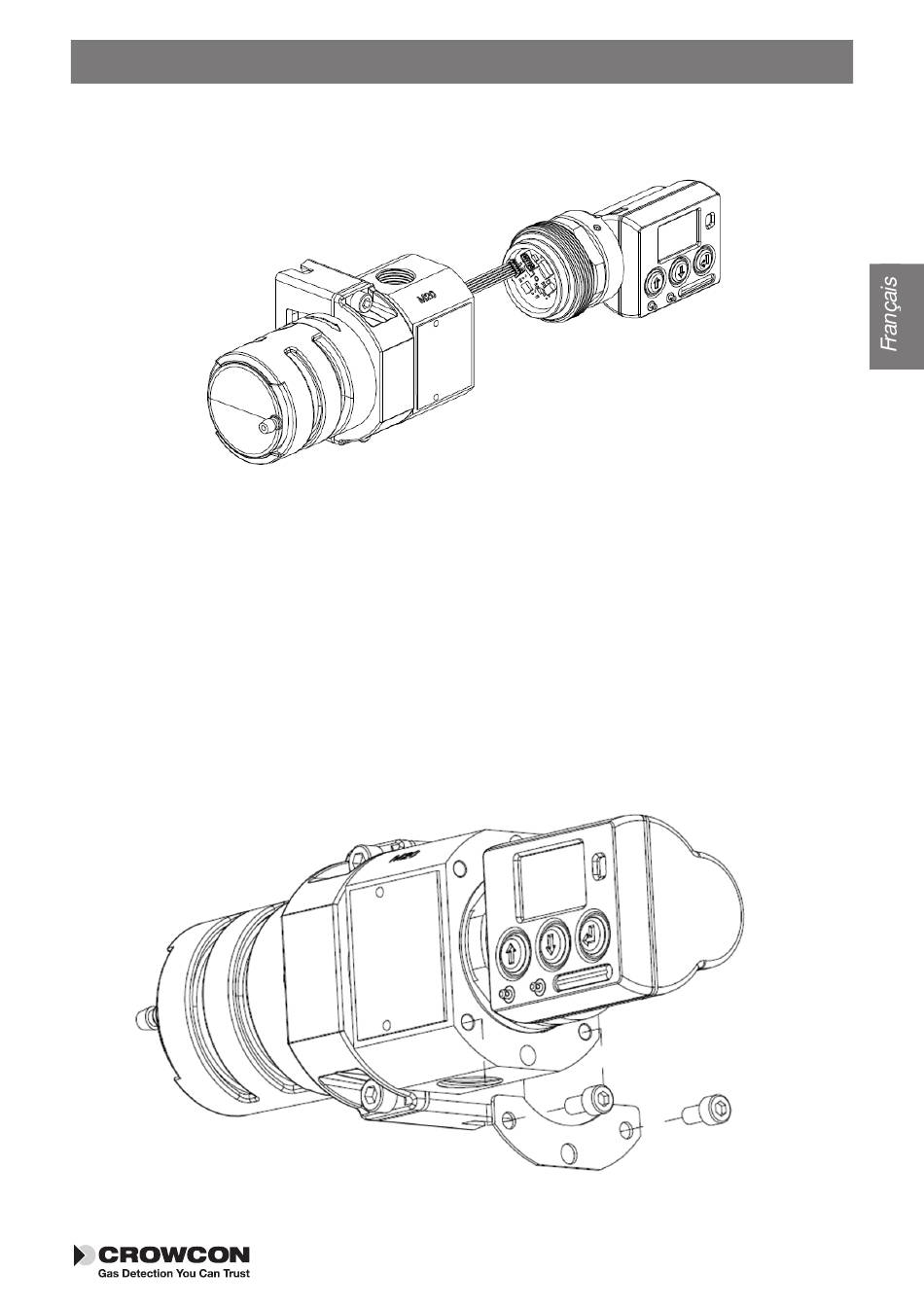

En soutenant avec précaution le module d'affichage IR Display s'il n'est pas encore tout à fait
installé, raccorder l'autre extrémité du câble Molex au module d'affichage IR Display (Figure 7).
Figure 7
Rapprocher le détecteur IRmax et l'affichage IR Display.
Ne jamais tourner l'affichage de plus de 45º du plan vertical normal. Ceci entraînerait un
endommagement du câble de raccordement.
Tout en maintenant le boîtier d'affichage en place, serrer le joint en tournant le collier fileté dans
le sens horaire.
Une fois l'affichage fixé solidement, son orientation peut être réglée en tournant doucement le
boîtier.
Ajouter le support illustré ci-dessous.
Figure 8
35
