3. Installation

3.1 IR Display-Festversion

Installieren Sie zuerst den IRmax gemäß den Anweisungen im IRmax-Handbuch (M07028).
Montieren Sie ihn mit der mitgelieferten Halterung oder schließen Sie ihn über eine
Doppelverschraubung an einen Hilfsverteilerkasten an.

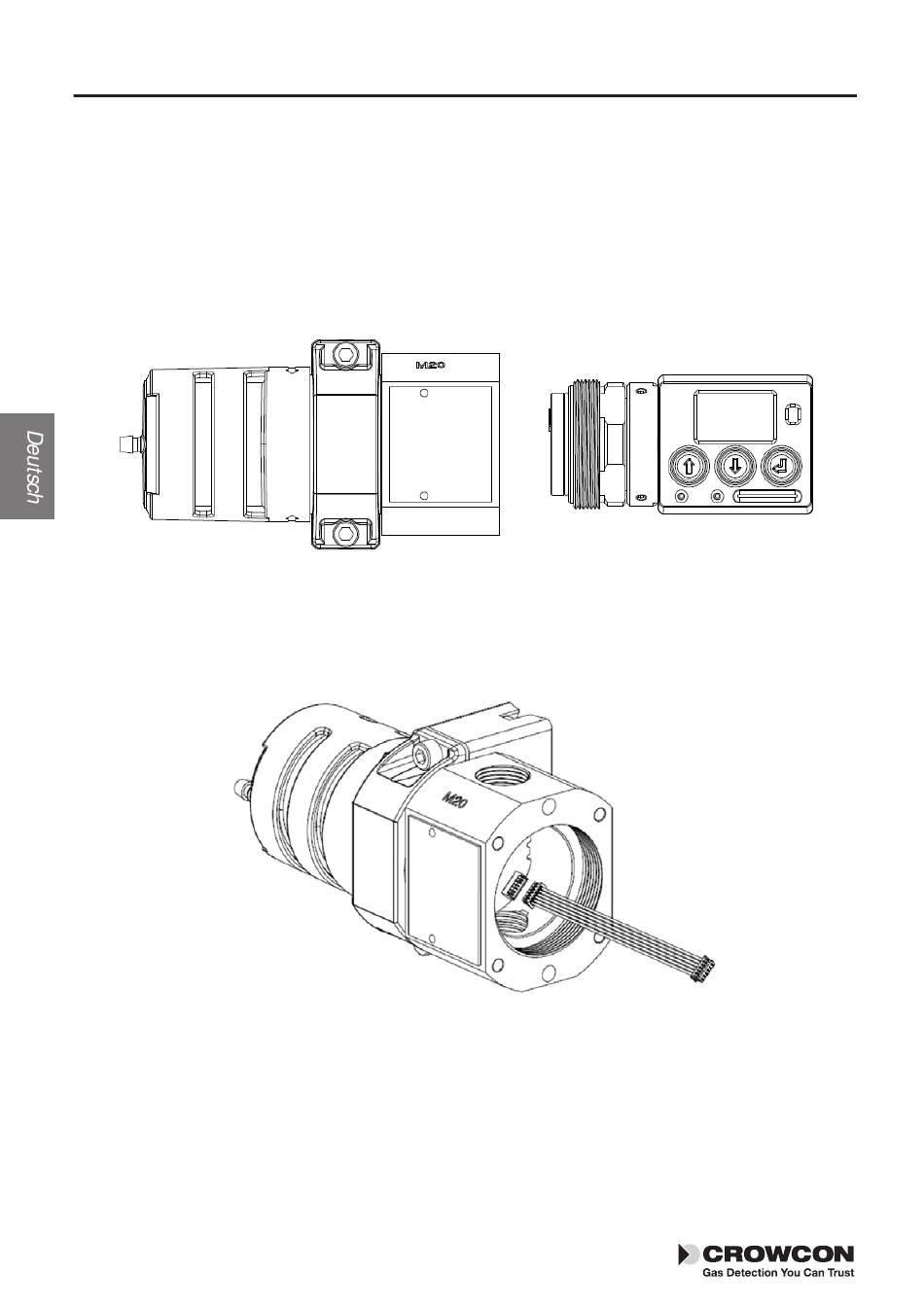

Das IR Display wird über den Gewindekragen am IRmax-Detektor befestigt (Diagramm 5). Bevor
die zwei Geräte zusammengeschlossen werden, verbinden Sie die in den Geräten eingebauten
Leiterplatten mit dem Molex-Steckverbinder.
Diagramm 5
Diagramm 6
Schließen Sie zuerst den Kabelsteckverbinder von der IRmax-Detektor-Leiterplatte an. Befestigen
Sie anschließend den Molex-Steckverbinder an der Molex-Buchse auf der Leiterplatte. Vergessen Sie
nicht, den Feldsteckverbinder wieder in der Leiterplatte einzustecken.
