3. Instalação

3.1 IR Display Fixo

Primeiro, instale o IRmax seguindo as instruções no manual do IRmax (M07028). Monte usando o
suporte fornecido ou conecte a uma caixa de derivação auxiliar por um prensaestopas.
O IR Display é conectado ao detector IRmax por colares rosqueados (Diagrama 5). Antes de
conectá-los, vincule as PCIs instaladas nas unidades utilizando o conector Molex.

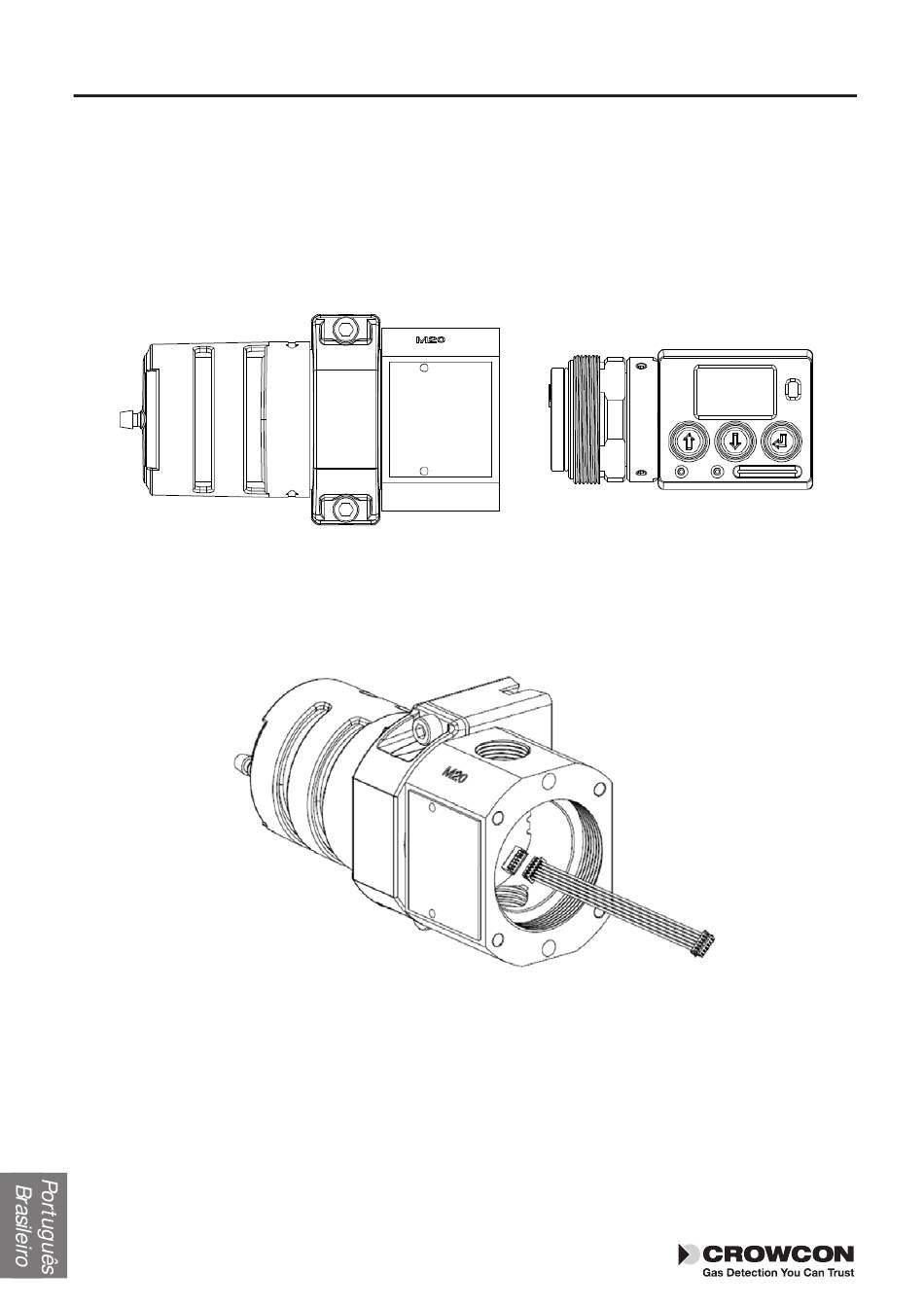

Diagrama 5
Diagrama 6
Primeiro, desconecte o cabo da PCI do detector IRmax. Em seguida, encaixe o conector no soquete
Molex na PCI. Não se esqueça de conectar novamente o conector de campo na PCI.
