Installazione
Se non è stato ancora completamente installato, reggere con cura il modulo dell'unità IR Display e
collegare l'altra estremità del cavo Molex modulo dell'unità IR Display (Schema 7).

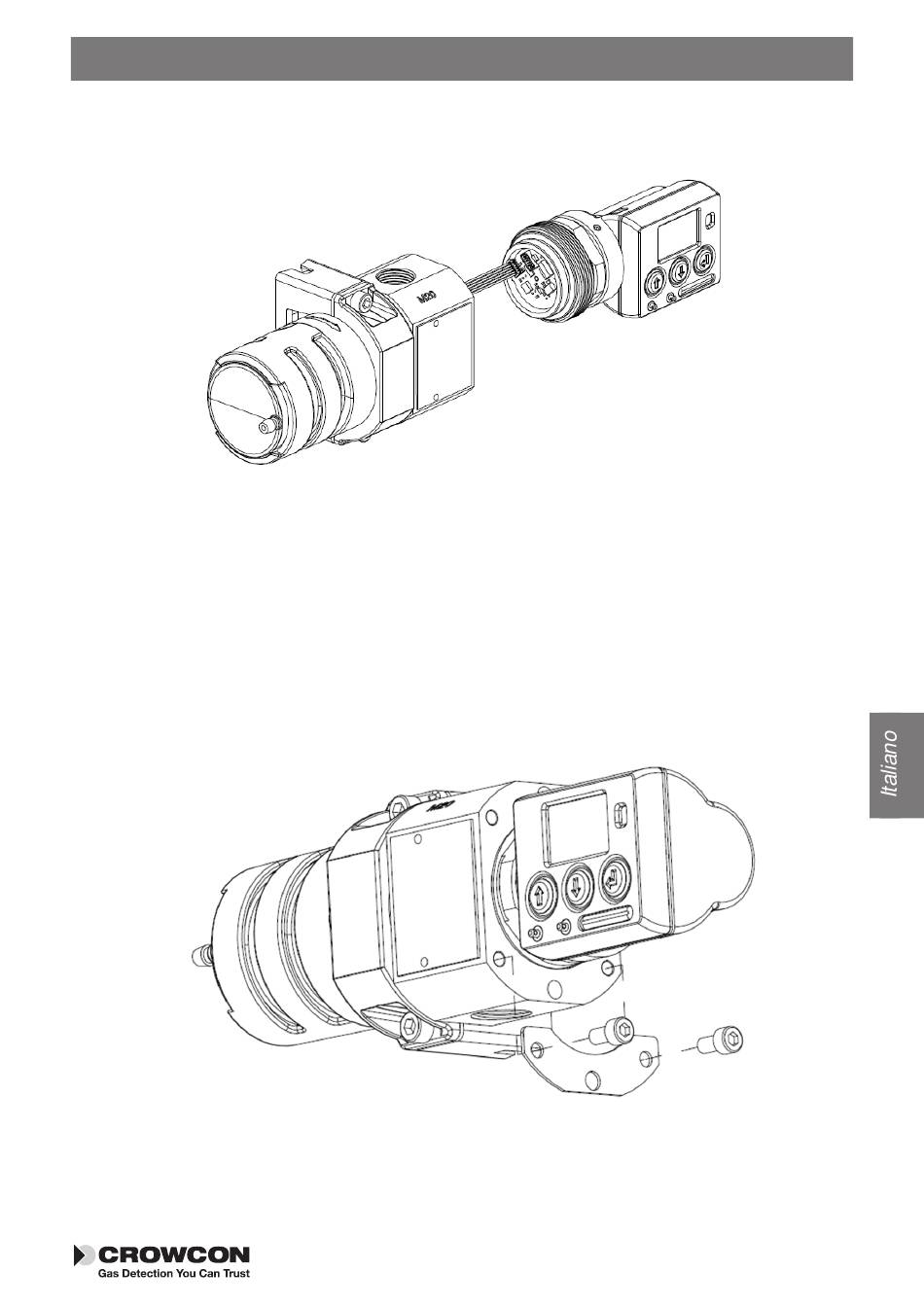

Schema 7
Unire il rilevatore IRmax e l'unità IR Display.
Non inclinare mai il display oltre 45º rispetto al normale piano verticale per evitare di
danneggiare il cavo di collegamento.
Tenere fermo l'alloggiamento del display e serrare il giunto ruotando il colletto filettato in senso orario.
Una volta fissato correttamente l'unità IR Display, l'orientamento può essere regolato ruotando
con cura l'alloggiamento.
Aggiungere la staffa mostrata sotto.
Schema 8
