Instalação
3.2 Opções de visor remoto
O IR Display pode ser utilizado remotamente ou, como alternativa, ele pode ser conectado
temporariamente a um ou mais detectores IRmax simultaneamente. Este modo de uso somente
será possível se o detector IRmax tiver sido adquirido com um módulo de barreira IS incluído.

3.2.1 IR Display Remoto

Para que seja possível usar o IR Display remotamente, ele é fornecido em uma caixa de nylon
reforçada de vidro. Instale o visor permanentemente usando um suporte de montagem. Conecte-o
a um módulo de barreira IS por um cabo IS usando o conector pré-modelado de 4 pinos (veja o
Diagrama 9 abaixo). Diversos cabos estão disponíveis com comprimento que variam de 5 a 30
metros.

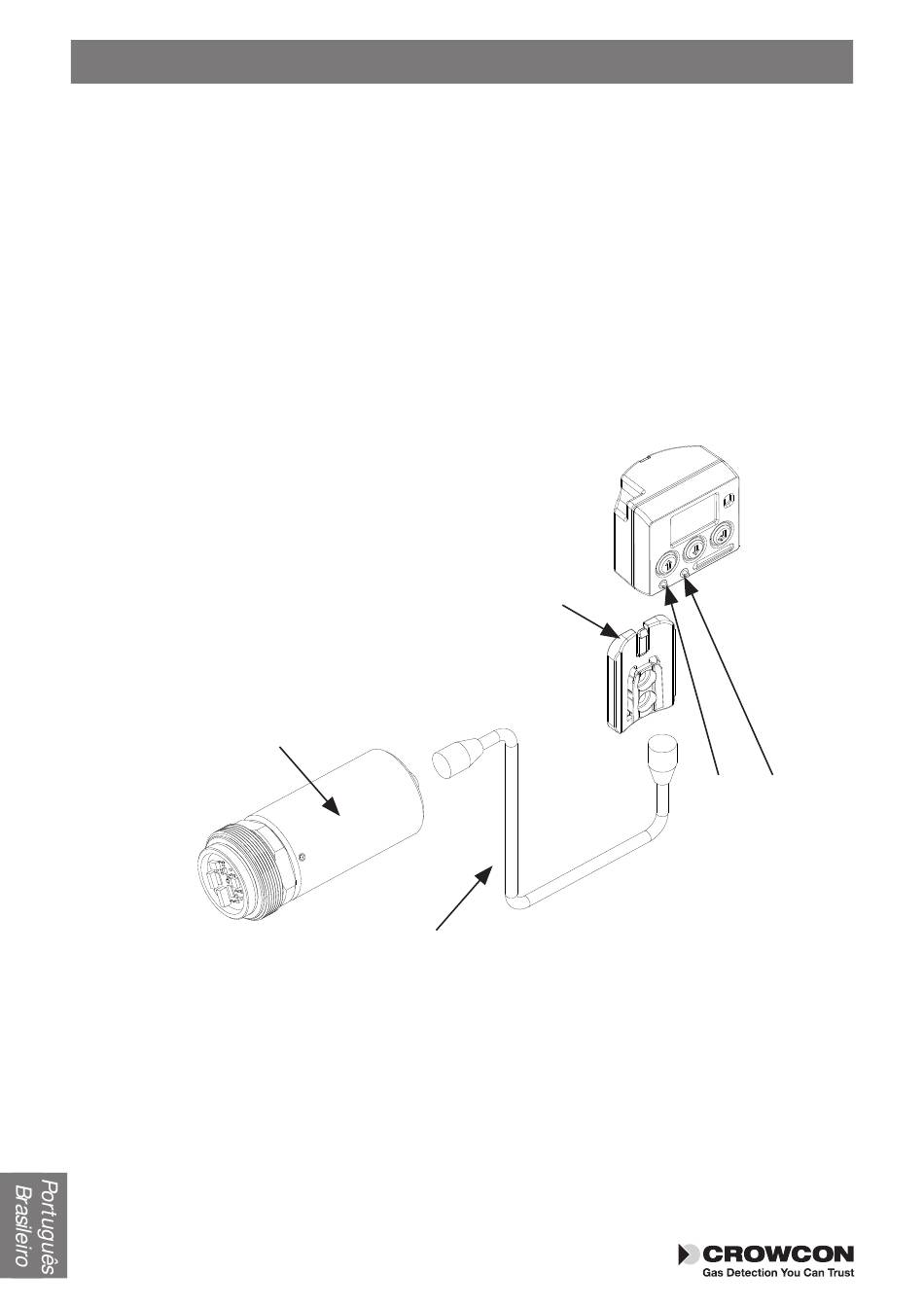

Módulo de barreira IS
Diagrama 9
204
Suporte de montagem
Condutor de conexão IS
Terminais para
conexão com a
unidade Hart
