Instalação
Se ele ainda não estiver completamente instalado, manuseie com cuidado o módulo do IR Display
e conecte a outra extremidade do condutor Molex a ele (Diagrama 7). I

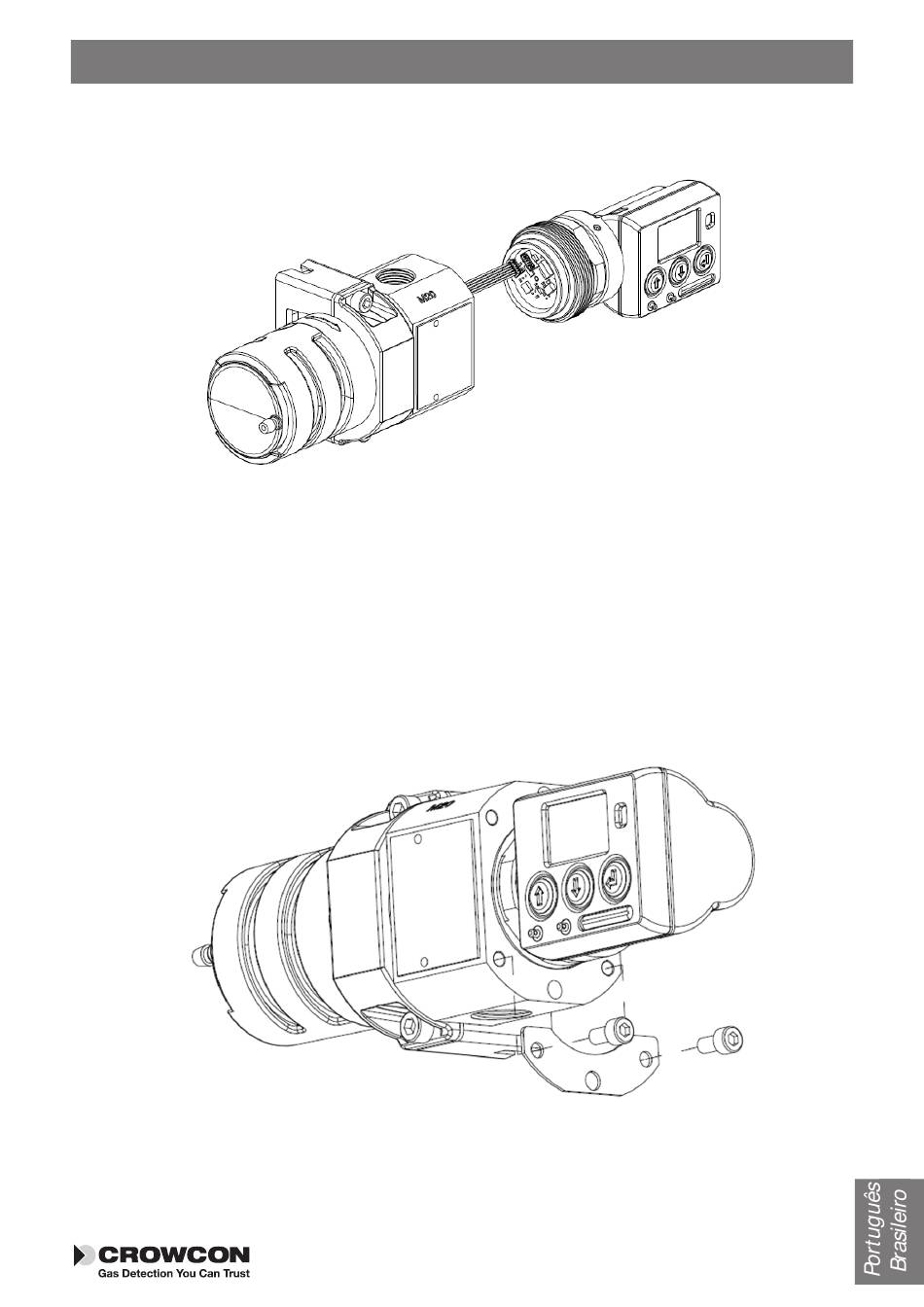

Diagrama 7
Una o detector IRmax e o IR Display.
Nunca vire o visor mais do que 45º da posição vertical normal. Esta ação pode causar danos
ao cabo de conexão.
Segure a caixa do visor firmemente e aperte a junta girando o colar rosqueado em sentido horário.
Depois de encaixado completamente, é possível ajustar o sentido do IR Display manuseando-o
de leve.
Adicione a montagem conforme mostrado abaixo.
Diagrama 8
