Installation
3.2 Options d'affichage à distance
L 'affichage IR Display peut être utilisé à distance du détecteur IRmax. Sinon, il peut être branché
temporairement à un ou plusieurs détecteur(s) l'un après l'autre. Ce mode d'utilisation est possible
uniquement si le détecteur est acheté fixé à un module de protection SI.
3.2.1 IR Display à distance
Pour une utilisation à distance du détecteur, l'affichage IR Display est fourni dans un boîtier en
nylon renforcé à la fibre de verre. Effectuer une installation permanente de l'affichage à l'aide d'un
support de fixation. Brancher l'affichage au module de protection SI via un câble SI utilisant le
connecteur 4 broches pré-moulé (voir la Figure 9 ci-dessous). Divers câbles d'une longueur de 5 à
30 mètres sont disponibles.

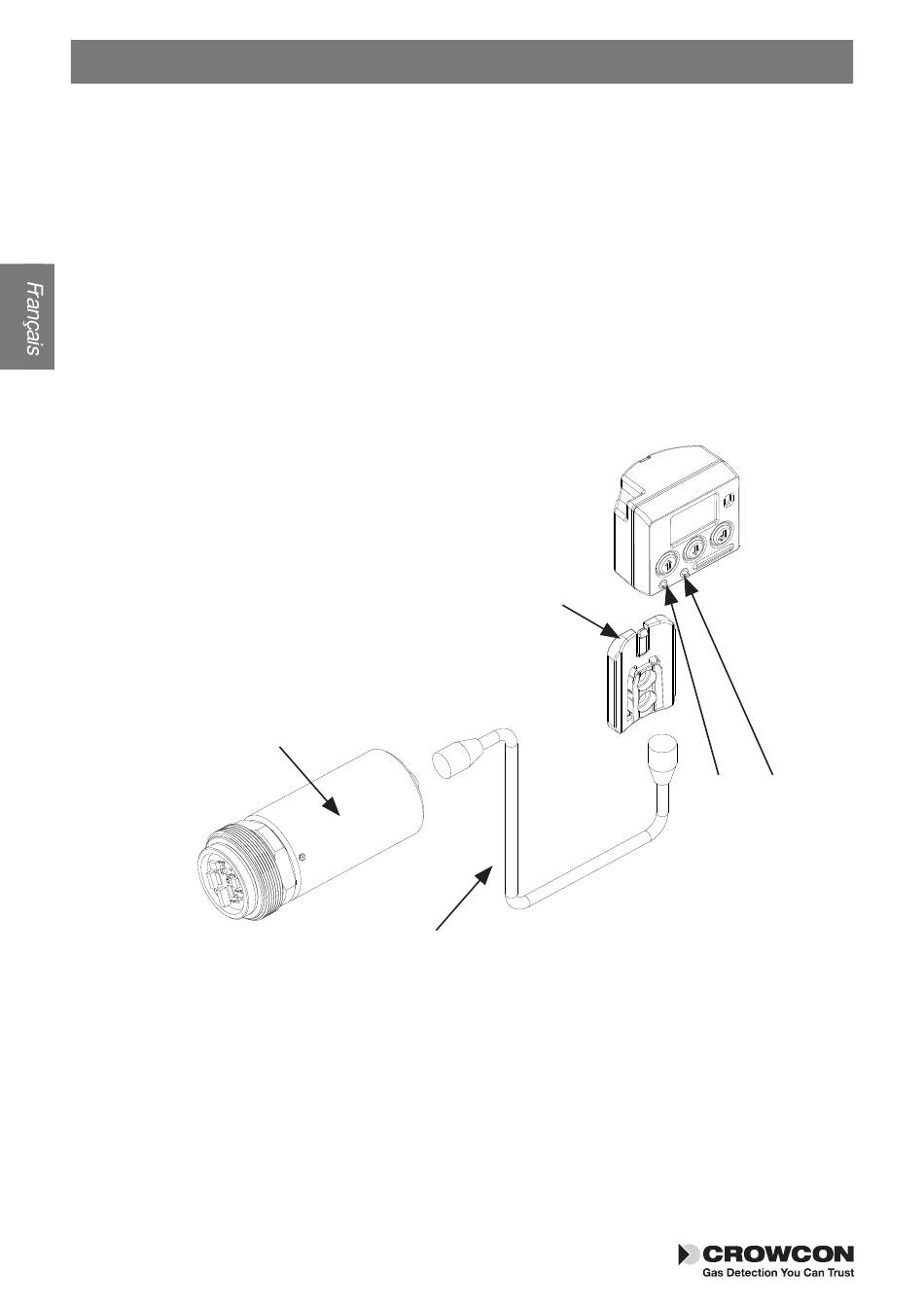

Module de protection
SI C01068
Câble de raccordement SI
Figure 9
36
Support de fixation
Bornes de
raccordement à
l'appareil Hart.
