3. Installazione

3.1 Unità IR Display fissa
Prima di tutto occorre installare il rilevatore IRmax seguendo le istruzioni riportate nel relativo
manuale (M07028). Montare il rilevatore utilizzando la staffa fornita o collegandolo a una scatola
di giunzione mediante l'apposito attacco.

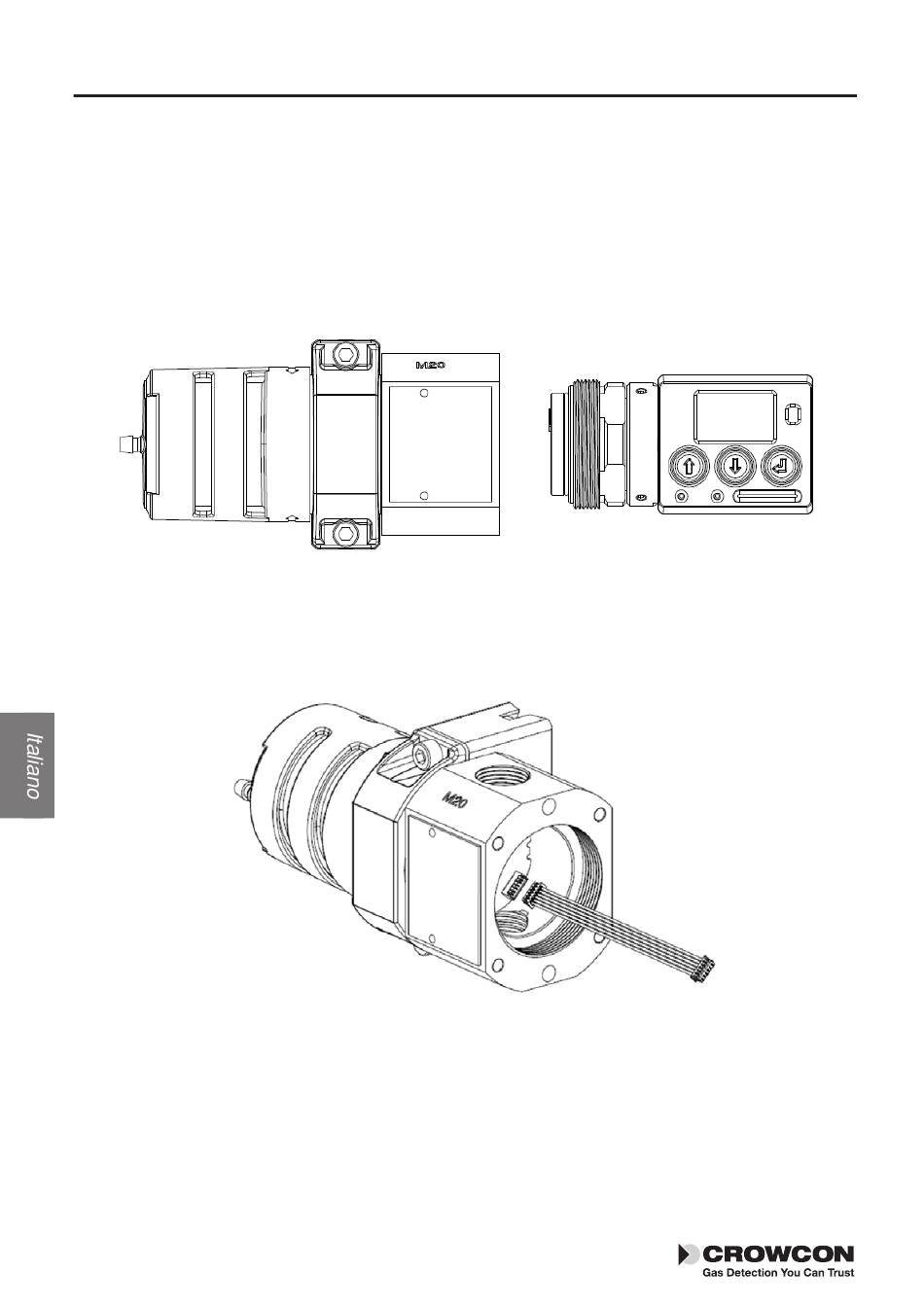

L 'unità IR Display si fissa al rilevatore IRmax mediante il colletto filettato (Schema 5). Prima di
montare i due apparecchi, occorre collegare le schede a circuiti stampati interne mediante un
connettore Molex.
Schema 5
Schema 6
Scollegare il connettore del cavo di campo dalla scheda a circuiti stampati del rilevatore IRmax.
Inserire il connettore Molex nella presa Molex sulla scheda a circuiti stampati. Non dimenticare di
ricollegare il connettore di campo nella scheda a circuiti stampati.
