1.2 UMRÜSTUNG TÜRSCHLIESSARTEN
1.2.1 SCHWENKBARE FEUERRAUMTÜR
Umbau einer selbstschließenden schwenkbaren, zu einer nicht
selbstschließenden schwenkbaren Feuerraumtür durch Entlastung
der Türschließfeder.
1
Sicherungssplint
2
4
Arretierungsschraube
3a
5
Sicherungssplint
3b
D 6

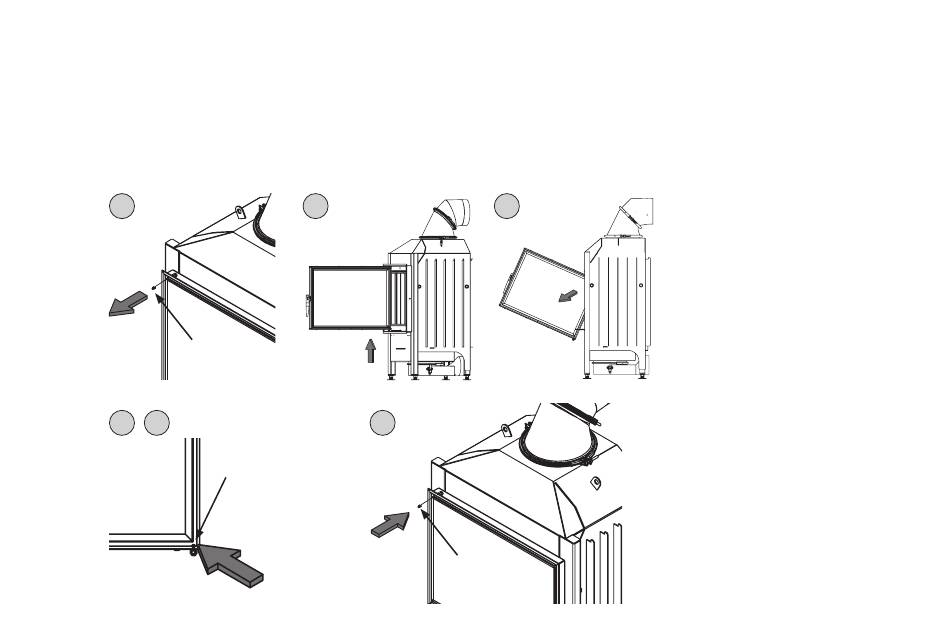

1. Sicherungssplint zwischen Zarge und Tür
entfernen.
2. Türarretierungsfeder fixieren (Inbus 2,5).
Die Arretierungsschraube, unten rechts
in der Ecke der Tür am unteren Dreh-
punk t zu finden, fest drehen. Sie kann
durchaus etwas unter der grauen Kordel-
Dichtung sit zen. Die auszuführenden
Arbeitsschritte dürfen die Dichtung nicht
beschädigen!
3. Feuerraumtür aushängen.
4. Arretierungsschraube (Inbus 2,5) entlas-
ten. Ein deutliches Knacken ist zu hören.
5. Feuerraumtür einsetzen, Sicherungssplint
montieren.
