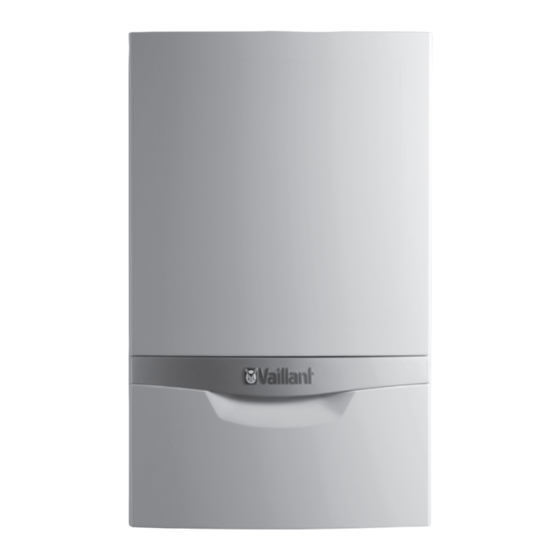

- Seite 1 Installations- und Wartungsanleitung ecoTEC plus VC 406/5-5 ... VC 636/5-5 DE, LU Herausgeber/Hersteller Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +49 21 91 18‑0 Fax +49 21 91 18‑2810 info@vaillant.de www.vaillant.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Anpassung an die Heizungsanlage ....26 Aktivierung von Diagnosecodes ......26 Sicherheit ............. 3 Einstellungen für die Heizung anpassen ..... 26 Handlungsbezogene Warnhinweise ...... 3 Wartungsintervall einstellen......... 28 Übergabe an den Betreiber....... 28 Bestimmungsgemäße Verwendung ...... 3 Störungsbehebung..........28 Allgemeine Sicherheitshinweise ...... -
Seite 3: Sicherheit
Sicherheit 1 – die Installation und Montage entsprechend Sicherheit der Produkt- und Systemzulassung Handlungsbezogene Warnhinweise – die Einhaltung aller in den Anleitungen auf- Klassifizierung der handlungsbezogenen geführten Inspektions- und Wartungsbe- Warnhinweise dingungen. Die handlungsbezogenen Warnhinweise sind Die bestimmungsgemäße Verwendung um- wie folgt mit Warnzeichen und Signalwör- fasst außerdem die Installation gemäß... - Seite 4 1 Sicherheit ▶ Rauchen Sie nicht. 1.3.6 Lebensgefahr durch fehlende Sicherheitseinrichtungen ▶ Betätigen Sie keine elektrischen Schalter, keine Netzstecker, keine Klingeln, keine Die in diesem Dokument enthaltenen Sche- Telefone und andere Sprechanlagen im mata zeigen nicht alle für eine fachgerechte Gebäude.
-
Seite 5: Vorschriften (Richtlinien, Gesetze, Normen)
Sicherheit 1 ▶ Sorgen Sie dafür, dass die Verbrennungs- 1.3.10 Vergiftungsgefahr durch unzureichende luftzufuhr stets frei von Fluor, Chlor, Verbrennungsluftzufuhr Schwefel, Stäuben usw. ist. ▶ Sorgen Sie dafür, dass am Aufstellort Bedingungen: Raumluftabhängiger Betrieb keine chemischen Stoffe gelagert werden. ▶ Sorgen Sie für eine dauerhaft ungehin- ▶... -
Seite 6: Hinweise Zur Dokumentation
2 Hinweise zur Dokumentation Hinweise zur Dokumentation Aufbau des Produkts Mitgeltende Unterlagen beachten 16 17 18 ▶ Beachten Sie unbedingt alle Betriebs- und Installations- anleitungen, die Komponenten der Anlage beiliegen. Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. -
Seite 7: Serialnummer
Montage 4 Montage Angabe auf dem Bedeutung Typenschild Produkt auspacken Serialnummer Dient der Qualitätskontrolle; 3. bis 4. Ziffer = Produktionsjahr Nehmen Sie das Produkt aus der Kartonverpackung. Dient der Qualitätskontrolle; 5. bis 6. Entfernen Sie die Keile und die Schutzfolien von allen Ziffer = Produktionswoche Bauteilen des Produkts. -
Seite 8: Abmessungen
4 Montage Abmessungen Gasdruckanschluss Ablauf des dynami- schen Luftabscheide- Anschluss für Luft- systems Abgas-Führung Maß A VC 406/5-5 (E-DE) 405 mm VC 406/5-5 (LL-DE) 405 mm VC 476/5-5 (E-DE) 405 mm VC 476/5-5 (LL-DE) 405 mm VC 636/5-5 (E-DE) 473 mm VC 636/5-5 (LL-DE) 473 mm Mindestabstände... -
Seite 9: Produkt Aufhängen
Montage 4 Produkt aufhängen Um die Frontverkleidung zu lösen, drücken Sie die bei- den Halteklammern (B) ein. Greifen Sie die Frontverkleidung an der Unterkante und ziehen Sie die Frontverkleidung nach vorn (C). Heben Sie die Frontverkleidung nach oben aus der Halterung heraus (D). -
Seite 10: Installation
5 Installation Installation Seitenteil demontieren/montieren 4.9.1 Seitenteil demontieren Systeminstallationsbeispiele ▶ Vorsicht! Verstehen Sie die Systemschemata als Beispiele, wie Risiko von Sachschäden durch mechani- Systeme aufgebaut sein können. ▶ sche Verformung! Wählen Sie das Systemschema, nach dem Sie Ihre An- lage aufbauen wollen. Wenn Sie beide Seitenteile demontieren, ▶... - Seite 11 Installation 5 Das Produkt kann einen entkoppelten Heizkreis und einen Referenz- Regelung Anzahl Verdrahtung vor- direkt angeschlossenen Warmwasserspeicher steuern. nummer nehmen des Sche- Kreise Nummer Regelung Anzahl Verdrahtung des Sche- Kreise 0020253233 Basisregler Siehe Anhang. 0020253235 Systemregler Beachten Sie die 0020253238 Systemregler Siehe Anleitung des...
- Seite 12 5 Installation 5.1.4 Systemschema Typ 4: Kaskade Heizkreis Warmwasserspeicher mit 2 Heizgeräten + am Heizgerät Externe Pumpe des angeschlossenem Speicher entkoppelten Warmwas- serkreises Das Produkt kann einen entkoppelten Heizkreis und einen entkoppelten Warmwasserspeicher steuern. Referenz- Regelung Anzahl Verdrahtung vor- nummer nehmen des Sche- Kreise...
-
Seite 13: Auswahl Des Warmwasserspeichers
Installation 5 Diagnosecodes – Übersicht (→ Seite 40) 5.1.5 Systemschema Typ 5: Kaskade mit 2 bis 7 Heizgeräten + am Heizkreis Auswahl des Warmwasserspeichers angeschlossenem Speicher Das Produkt kann einen optionalen Warmwasserspeicher steuern (empfohlene Option für Produkte mit einem Warm- wasserleistungsbedarf unter 50 kW). -
Seite 14: Voraussetzungen
5 Installation Gas- und wasserseitiger Anschluss Verbindungsschaltplan (→ Seite 48) Gefahr! Voraussetzungen Explosions- oder Verbrühungsgefahr ▶ Stellen Sie sicher, dass der vorhandene Gaszähler durch unsachgemäße Installation! für den erforderlichen Gasdurchsatz geeignet ist. (→ Seite 54) Mechanische Spannungen in den Anschluss- ▶... -
Seite 15: Heizungsvorlauf Und Heizungsrücklauf Anschließen
Installation 5 schließen Sie den vor dem Produkt in- Hinweis stallierten Gasabsperrhahn, bevor Sie mit Um Wärmeverluste so gering wie möglich zu hal- der Gasdichtheitsprüfung fortfahren. ten, empfehlen wir Ihnen, die Wasserrohrstutzen ▶ Wenn Sie den vor dem Produkt installier- am Auslass des Produkts und an der Anlage mit einer Wärmedämmung zu versehen. -
Seite 16: Entleerungsvorrichtungen Anschließen
5 Installation 5.5.4.2 Kondensatablaufleitung anschließen. Bauen Sie den Heizungsvorlaufanschluss wie mit den Ziffern (7) bis (12) dargestellt zusammen. Schließen Sie den Heizkreis an den Anschlüssen für Heizungsvor- und -rücklauf an. Installieren Sie ein Ausdehnungsgefäß im Heizungs- rücklauf (6), so nah wie möglich am Produkt. –... -
Seite 17: Anlage Mit Abgasrückschlagklappe
Installation 5 Minimalleistung des Produkts einstellen Vorsicht! Vergiftungsgefahr durch austretende Ab- D.085 Einstellung von (Werksein- D.085 bei Abgas- gase! stellung) rückschlagklappe Fette auf Mineralölbasis können die Dichtun- VC 406/5-5 (E-DE) 8 kW 10 kW gen beschädigen. VC 406/5-5 (LL-DE) 8 kW 10 kW ▶... -
Seite 18: Schaltkasten Schließen
5 Installation Kürzen Sie die Anschlussleitungen bedarfsgerecht. B x 2 30 mm max. Um Kurzschlüsse bei unabsichtlichem Herauslösen einer Litze zu vermeiden, entmanteln Sie die äußere Umhüllung flexibler Leitungen nur maximal 30 mm. Stellen Sie sicher, dass die Isolierung der inneren Adern während des Entmantelns der äußeren Hülle nicht beschädigt wird. -
Seite 19: Alternative 2 / 3 - 24 V-Kleinspannungs-Raumtemperaturregler Anschließen
Bedienung 6 ▶ Fachhandwerkerebene aufrufen Überbrücken Sie den Stecker 24V=RT, wenn dies noch nicht erfolgt ist. Vorsicht! Alternative 2 / 3 ‒ 24 V-Kleinspannungs-Raum- Risiko von Sachschäden durch unsach- temperaturregler anschließen: gemäße Handhabung! ▶ Schließen Sie den Regler anstelle der Brücke am 24 Unsachgemäße Einstellungen in der Fach- V-Stecker an. -
Seite 20: Testprogramme Verwenden
7 Inbetriebnahme – Testprogramme verwenden wenn die in der nachfolgenden Tabelle genannten Richt- werte nicht eingehalten werden oder Zusätzlich zum Installationsassistenten können Sie zur In- – wenn der pH-Wert des Heizwassers unter 8,2 oder über betriebnahme, Wartung und Störungsbehebung auch die 10,0 liegt. -
Seite 21: Kondensatsiphon Befüllen
Inbetriebnahme 7 Zusatzstoffe zum Frostschutz zum dauerhaften Verbleib in der Anlage – Adey MC ZERO – Fernox Antifreeze Alphi 11 – Sentinel X 500 ▶ Wenn Sie die o. g. Zusatzstoffe eingesetzt haben, dann informieren Sie den Betreiber über die notwendigen Maß- nahmen. -
Seite 22: Produkt In Betrieb Nehmen
7 Inbetriebnahme ▶ Bestätigen Sie die Änderung zweimal mit Ok. Empfohlener Füll- Maximaler Füll- druck druck 7.5.2 Heizkreis befüllen VC 636/5-5 0,15 … 0,25 MPa < 0,40 MPa (E-DE) (1,50 … 2,50 bar) (< 4,00 bar) Diese Funktion wird angezeigt, sie ist jedoch bei diesem Produkttyp nicht aktiv. -
Seite 23: Mangelnden Wasserdruck Vermeiden
Inbetriebnahme 7 Diagnosecode D.000, um einen Wert einzustellen, der der Anzeige Bedeutung Geräteleistung in kW entspricht. P.00 Prüfprogramm Entlüftung: Die interne Pumpe wird getaktet angesteuert. 7.5.7 Zusatzrelais und Multifunktionsmodul Der Heizkreis und der Warmwasserkreis werden Zusätzlich an die Anlage angeschlossene Komponenten über das Luftabscheidesystem entlüftet. -
Seite 24: Gasfließdruck Prüfen
7 Inbetriebnahme ▶ gegeben ist, voreingestellt. In einigen Versorgungsgebieten Schließen Sie ein Digital-Manometer oder U-Rohr- kann eine Anpassung vor Ort nötig sein. Manometer (B) an. Alternative 2 / 2 ‒ Gasdruck am Gasanschluss Bedingungen: Die Ausführung des Produkts entspricht nicht der örtlichen Gasart messen: ▶... -
Seite 25: Differenz Gasanschlussdruck/Gasfließdruck Bei G31
Inbetriebnahme 7 Differenz Gasanschlussdruck/Gasfließdruck Einstellwerte, Erdgas G20 (→ Seite 53) bei G31 Einstellwerte, Erdgas G25 (→ Seite 53) Einstellwerte, Flüssiggas G31 (→ Seite 53) An Punkt (D) ge- An Punkt (B) ge- messener zulässi- messener zulässi- Demontieren Sie die Frontverkleidung. (→ Seite 9) ger Gasfließdruck ger Gasfließdruck Gültigkeit: VC 406/5-5 (E-DE) -
Seite 26: Dichtheit Prüfen
8 Anpassung an die Heizungsanlage Statuscodes – Übersicht (→ Seite 43) Sperren Sie nach Beendigung der Einstellung das Prüf- ◁ programm. Wenn die Speicherladung korrekt erfolgt, dann er- Wenn eine Einstellung im vorgegebenen Einstellbereich scheint im Display S.24. nicht möglich ist, dann nehmen Sie das Produkt nicht in Wenn Sie einen Regler an die Anlage angeschlos- Betrieb. -
Seite 27: Verbleibende Brennersperrzeit Zurücksetzen
Anpassung an die Heizungsanlage 8 und der maximal eingestellten Brennersperrzeit entnehmen zung aus steht (→ Betriebsanleitung) und die Wärmeanfor- Sie folgender Tabelle: derung über einen externen Regler freigeschaltet ist. Die Betriebsart Eco (Werkseinstellung) ist sinnvoll, um die Eingestellte maximale Brennersperrzeit Restwärme nach einer Warmwasserbereitung abzuführen, (Soll) ℃... -
Seite 28: Übergabe An Den Betreiber
9 Übergabe an den Betreiber 8.2.5.3 Pumpenkennlinie und Betriebsbereich des 8.2.6 Maximale Vorlauftemperatur einstellen Produkts Über den Diagnosecode D.071 können Sie die gewünschte maximale Vorlauftemperatur für den Heizbetrieb einstellen Gültigkeit: VC 406/5-5 (E-DE) (Werkseinstellung: 75 °C). ODER VC 406/5-5 (LL-DE) ODER VC 476/5-5 (E-DE) 8.2.7 Rücklauftemperatur-Regelung einstellen... -
Seite 29: Servicepartner Ansprechen
Störungsbehebung 10 10.1 Servicepartner ansprechen 10.6 Diagnose durchführen ▶ Wenn Sie sich an Ihren Servicepartner wenden, dann nen- Mit Hilfe der Diagnosecodes können Sie bei der Fehler- nen Sie nach Möglichkeit diagnose einzelne Parameter ändern oder sich weitere Informationen anzeigen lassen. (→ Seite 26) –... -
Seite 30: Brenner Austauschen
10 Störungsbehebung 10.9.3 Brenner austauschen Bauen Sie das Thermo-Kompaktmodul aus. (→ Seite 35) Lösen Sie die vier Schrauben (1) am Brenner. Nehmen Sie den Brenner ab. Montieren Sie den neuen Brenner mit einer neuen Dich- tung. Erneuern Sie die Brennerflanschdichtung (2). Ziehen Sie die Stecker (1), (2), (3), (4) und (5) ab. -
Seite 31: Wärmetauscher Austauschen
Störungsbehebung 10 Bedingungen: Gasarmatur – Führen Sie eine Dichtheitskontrolle durch, prüfen Sie den CO2-Gehalt und stellen Sie ihn ggf. ein. Bedingungen: Venturi – Prüfen Sie den CO2-Gehalt und stellen Sie ihn ggf. ein. Bedingungen: Gebläse – Prüfen Sie den CO2-Gehalt und stellen Sie ihn ggf. -
Seite 32: Drucksensor Austauschen
10 Störungsbehebung 10.9.6 Drucksensor austauschen Ziehen Sie den Stecker des Drucksensors ab. Entfernen Sie den Befestigungsclip (1). Entfernen Sie den defekten Drucksensor (2). Tauschen Sie den Drucksensor aus. Befüllen und entlüften Sie das Produkt und, falls erfor- derlich, die Heizungsanlage. 10.9.7 Heizungsvor- und - Entfernen Sie die Schrauben (1) und (3). -
Seite 33: Pumpe Austauschen
Störungsbehebung 10 vorher eingestellten Parameter von der nicht ausgetauschten Ziehen Sie den Heizungsvor- (1) bzw. -rücklaufstecker Komponente. (2) ab. Bauen Sie den neuen Temperaturfühler ein. 10.9.9.1 Hauptleiterplatte austauschen Beachten Sie beim Wiedereinbau die Farbe der Adern. – Blaue Ader: Heizungsrücklauf –... -
Seite 34: Inspektion Und Wartung
11 Inspektion und Wartung Spreizen Sie die Befestigungslaschen (A), um die Anzeige Testprogramm Aktion Leiterplatte der Benutzerschnittstelle lösen zu können. T.01 Interne Pumpe Die interne Heizungspumpe Entfernen Sie die Leiterplatte der Benutzerschnittstelle prüfen wird ein- und ausgeschaltet. (B). T.02 Speicherlade- Die Speicherladepumpe des Montieren Sie die neue Leiterplatte der Benutzerschnitt- pumpe des... -
Seite 35: Thermo-Kompaktmodul Ausbauen
Inspektion und Wartung 11 11.3.2 Thermo-Kompaktmodul ausbauen Gefahr! Lebensgefahr und Risiko von Sach- schäden durch heiße Abgase! Dichtung, Dämmmatte und selbstsichernde Muttern am Brennerflansch dürfen nicht be- schädigt sein. Andernfalls können heiße Ab- gase austreten und zu Verletzungen und Sachschäden führen. ▶... -
Seite 36: Brenner Prüfen
11 Inspektion und Wartung % Säuregehalt). Lassen Sie den Essig 20 Minuten lang Ziehen Sie die vier neuen Muttern (6) über Kreuz fest, auf den Wärmetauscher einwirken. bis der Brennerflansch an den Anschlagflächen gleich- mäßig anliegt. Entfernen Sie die gelösten Verschmutzungen mit einer –... -
Seite 37: Kondensatsiphon Reinigen
Inspektion und Wartung 11 11.3.8 Kondensatsiphon reinigen Reinigen und prüfen Sie den Spalt zwischen den Elek- troden. – Abstand der Zündelektroden: 4,5 ± 0,5 mm Tauschen Sie die Dichtung (4) aus. Montieren Sie die Elektrode. Gehen Sie dabei in umge- kehrter Reihenfolge vor. -
Seite 38: Außerbetriebnahme
Öffnen Sie den Gasabsperrhahn. Schalten Sie das Produkt wieder ein, falls noch nicht Gültigkeit: Deutschland geschehen. (→ Seite 22) Öffnen Sie alle Wartungshähne und den Gasabsperr- Auftragsannahme Vaillant Kundendienst: 021 91 5767901 hahn, falls noch nicht geschehen. Installations- und Wartungsanleitung ecoTEC plus 0020261188_00... - Seite 39 Kundendienst 14 Gültigkeit: Luxemburg Kontaktdaten für unseren Kundendienst finden Sie unter der auf der Rückseite angegebenen Adresse oder unter www.vaillant.de. 0020261188_00 ecoTEC plus Installations- und Wartungsanleitung...
-
Seite 40: Anhang
Anhang Anhang Diagnosecode – Übersicht Hinweis Da die Codetabelle für verschiedene Produkte genutzt wird, sind einige Codes beim jeweiligen Produkt möglicher- weise nicht sichtbar. Werksein- Benutzer- Code Parameter Werte oder Erläuterungen stellung spezifische Einstellung D.000 Heizungsteillast einstellbare Heizungsteillast in kW auto auto: Das Produkt passt die maximale Teillast automa- tisch an den aktuellen Anlagenbedarf an. - Seite 41 Anhang Werksein- Benutzer- Code Parameter Werte oder Erläuterungen stellung spezifische Einstellung D.025 Warmwasserbereitung durch eBUS- 0 = Nein Regler freigegeben 1 = Ja D.026 Steuerung des optionalen grauen 1 = Zirkulationspumpe Relais X16 2 = externe Pumpe 3 = Speicherladepumpe 4 = Rauchklappe 5 = externes Magnetventil 6 = externe Störmeldung...
- Seite 42 Anhang Werksein- Benutzer- Code Parameter Werte oder Erläuterungen stellung spezifische Einstellung D.067 Verbleibende Brennersperrzeit Nicht ein- stellbar D.068 Erfolglose Zündungen im 1. Versuch Anzahl erfolgloser Zündungen Nicht ein- stellbar D.069 Erfolglose Zündungen im 2. Versuch Anzahl erfolgloser Zündungen Nicht ein- stellbar 30 …...
-
Seite 43: Statuscodes - Übersicht
Anhang Werksein- Benutzer- Code Parameter Werte oder Erläuterungen stellung spezifische Einstellung D.125 Warmwassertemperatur am Spei- n. angeschl. cherauslauf D.126 Verzögerung der Zusatzheizung bei n. angeschl. Sonne D.148 Sollwert des verfügbaren Drucks im 100 … 400 mbar 200 mbar Speicherladekreis D.149 Genaue Informationen zum Zirkulati- Wenn der Fehler F.75 auftritt, dann lesen Sie die nach- onsfehler F.75... -
Seite 44: Fehlermeldungen - Übersicht
Anhang Statuscode Bedeutung S.42 Rückmeldung der Abgasklappe (nur wenn Zubehör) blockiert Brennerbetrieb oder Kondensatpumpe defekt, Wärmean- forderung blockiert S.53 Modulation blockiert durch Betriebsblockadefunktion wegen Wassermangel (Spreizung Vorlauf-Rücklauf zu groß) S.54 Produkt in Bereitschaft durch Betriebsblockadefunktion auf Grund von Wassermangel (Temperaturgradient) S.85 Servicemeldung „Wasserdurchfluss unzureichend, Produkt 10 Minuten in Bereitschaft“... - Seite 45 Anhang Meldung mögliche Ursache Maßnahme ▶ F.25 Sicherheitsabschaltung: Stecker Abgas-Sicherheits- Prüfen Sie den Stecker und die Steckverbindung. Abgastemperatur zu hoch temperaturbegrenzer nicht ge- steckt/lose ▶ Unterbrechung im Kabelbaum Prüfen Sie den Kabelbaum. ▶ F.27 Sicherheitsabschaltung: Gasmagnetventil undicht Prüfen Sie das Gasmagnetventil auf Funktionsfähigkeit. Flammenvortäuschung ▶...
- Seite 46 Anhang Meldung mögliche Ursache Maßnahme ▶ F.49 Fehler eBUS verschiedene Polaritäten am Prüfen Sie den eBUS-Anschluss auf Funktionsfähigkeit. eBUS-Anschluss ▶ F.61 Gas-Sicherheitsventil An- Kurzschluss im Kabelbaum Prüfen Sie den Kabelbaum. triebsfehler ▶ Gasarmatur defekt Tauschen Sie die Gasarmatur aus. ▶ Leiterplatte defekt Tauschen Sie die Leiterplatte aus.
- Seite 47 Anhang Meldung mögliche Ursache Maßnahme F.75 Pumpenfeh- D.149 = 8, Durchfluss am Ende Prüfen Sie, ob die Absperrhähne und Thermostatventile ge- ler/Wassermangel des Entlüftungsprogramms un- öffnet sind. zureichend Überprüfen Sie den Fülldruck, entlüften Sie den Kreislauf. – ≥ 0,15 MPa (≥ 1,50 bar) ▶...
-
Seite 48: D Verbindungsschaltplan
Anhang Verbindungsschaltplan Burner X100 eBUS 230V~ 1 2 3 4 Installations- und Wartungsanleitung ecoTEC plus 0020261188_00... - Seite 49 Anhang Hauptleiterplatte(BMU) Stecker für Kontakt des Warmwasserspeichers (optional) Leiterplatte des Bedienelements (AI) Wasserdrucksensor Gasarmatur Steuersignal Heizungspumpe Temperaturfühler des Heizungsvorlaufs Steuerung des optionalen Relais D.026 Temperaturfühler des Heizungsrücklaufs Stromzufuhr für Vorrangumschaltventil oder Warm- Druckschalter wasserladepumpe (optional) Spannungsversorgung Lüfter Steuersignal des Gebläses Stromzufuhr der Heizungspumpe Stecker, der dem Systemregler beigepackt ist (optio- nal)
-
Seite 50: E Anlagenschema
Anhang Anlagenschema 0020253233 Installations- und Wartungsanleitung ecoTEC plus 0020261188_00... -
Seite 51: E.2 0020259030
Anhang 0020259030 0020261188_00 ecoTEC plus Installations- und Wartungsanleitung... -
Seite 52: E.3 Legende Zu Den Systemschemata
Anhang Legende zu den Systemschemata Bauteil Bedeutung Wärmeerzeuger Umwälzpumpe Wärmeerzeuger Speicherladepumpe Zirkulationspumpe Heizungspumpe Warmwasserspeicher monovalent Sicherheitsventil Sicherheitsventil Trinkwasser Sicherheitsgruppe Trinkwasseranschluss Membran-Ausdehnungsgefäß Heizung Membran-Ausdehnungsgefäß Trinkwasser Ventil Einzelraumregelung (thermostatisch/motorisch) Strangregulierventil Vorrangumschaltventil Warmwasserbereitung Füll- und Entleerungshahn Kappenventil 3-Wege-Mischer Rückschlagventil Schmutzfänger mit Magnetitabscheider Hydraulische Weiche Systemregler Fernbediengerät Erweiterungs-/Mischermodul... -
Seite 53: G Gaseinstellwerte
Anhang Wartungsarbeiten Intervall Ablaufkreis des Regenwassersammlers reinigen Jährlich Testen Sie die Funktion des Produkts/der Heizungsanlage und der Warm- Jährlich wasserbereitung (gegebenenfalls). Führen Sie bei Bedarf eine Entlüftung durch. Produkt auf Gas-, Abgas-, Wasser-Undichtigkeiten prüfen Jährlich Position der Frostschutz-Heizelemente prüfen und ggf. korrigieren Jährlich Inspektions- und Wartungsarbeiten abschließen Jährlich... -
Seite 54: Technische Daten
Anhang VC 406/5-5 VC 406/5-5 VC 476/5-5 VC 476/5-5 VC 636/5-5 VC 636/5-5 (E-DE) (LL-DE) (E-DE) (LL-DE) (E-DE) (LL-DE) Eingestellt für Wobbe- 21,3 kW⋅h/m³ 21,3 kW⋅h/m³ 21,3 kW⋅h/m³ 21,3 kW⋅h/m³ 21,3 kW⋅h/m³ 21,3 kW⋅h/m³ Index W₀ O₂ nach 5 min Volllast- 5,9 ±... -
Seite 55: Technischen Daten - Leistung / Wärmebelastung (G25)
Anhang Technischen Daten – Leistung / Wärmebelastung (G25) VC 406/5-5 (E-DE) VC 406/5-5 (LL-DE) Nutzleistungsbereich (P) bei 50/30 °C 8,8 … 40,5 kW 8,8 … 40,5 kW Nutzleistungsbereich (P) bei 80/60 °C 7,8 … 37,3 kW 7,8 … 37,3 kW Maximale Wärmebelastung - Heizung (Q max.) 38,0 kW 38,0 kW... - Seite 56 Anhang VC 406/5-5 (E-DE) VC 406/5-5 (LL-DE) CE-Nummer (PIN) CE-0063CS3428 CE-0063CS3428 Rauchmassenstrom im Heizbetrieb bei P min. 3,9 g/s 3,9 g/s Rauchmassenstrom im Heizbetrieb bei P max. 17,0 g/s 17,1 g/s Freigegebene Anlagentypen C13x, C33x, C43x, C53x, C13x, C33x, C43x, C53x, C93x, B23x, B23(P)x, B33x, C93x, B23x, B23(P)x, B33x, B53x, B53(P)x...
-
Seite 57: Technische Daten - Elektrik
Anhang VC 476/5-5 (E-DE) VC 476/5-5 (LL-DE) Produktabmessungen, Höhe 720 mm 720 mm Nettogewicht 37,8 kg 37,8 kg VC 636/5-5 (E-DE) VC 636/5-5 (LL-DE) Gaskategorie II2ELL3P, I2E II2ELL3P Durchmesser des Gasrohrs am Produktausgang 25 mm 25 mm Durchmesser am Ausgang der Gasquetschverschraubung, Außen- 1"... - Seite 58 Anhang VC 476/5-5 (E-DE) VC 476/5-5 (LL-DE) ≤ 162 W ≤ 162 W Maximale elektrische Leistungsaufnahme Elektrische Leistungsaufnahme Standby 1,8 W 1,8 W Schutzart IPX4D IPX4D Zulässige Anschlussspannung 195 … 253 V 195 … 253 V VC 636/5-5 (E-DE) VC 636/5-5 (LL-DE) –...
-
Seite 59: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Inspektionsarbeiten ausführen ..........34 Installationsassistent ............. 22–23 Installationsassistenten erneut starten ........ 23 Abgasgeruch ................. 4 Komfortsicherungsbetrieb ........... 29 Abgasweg................4 Abstand ................. 8 Kondensatablaufleitung............16 Kondensatsiphon..............21 Anschlussmaße..............8 Artikelnummer ............... 7 Kondensatsiphon reinigen........... 37 Korrosion ................5 Aufstellort ................ - Seite 60 Stichwortverzeichnis Telefon Fachhandwerker............. 23 Testprogramme verwenden ..........20 Thermo-Kompaktmodul........... 5, 35 Thermo-Kompaktmodul einbauen ........36 Transport ................5 Typenschild ................6 Übergabe Betreiber ............. 28 Unterlagen................6 Venturi austauschen............30 Verbrennungsluftzufuhr ............. 4–5 Verpackung entsorgen ............38 Vordruck Ausdehnungsgefäß prüfen........38 Vorlauftemperatur, maximale ..........
