Forsigtig!
Risiko for materielle skader og fejlfunk-
tioner som følge af forkert indstilling!
Hvis indstillingen ikke er korrekt, kan dette
føre til fejlfunktioner og til beskadigelse af
produktet.
▶
Vær meget opmærksom på omdrejnings-
retningen, der er angivet på skruen til
indstilling af lufttallet / CO₂-indholdet.
▶
For at omstille gasarten skal du dreje skruen (1) (2,5 mm
unbrako) det angivne antal omdrejninger mod uret (↺)
eller med uret (↻):
–
G20 → G31: 1,75 ↺
–
G31 → G20: 1,75 ↻
–
G20 → G25: 1,5 ↻
–
G25 → G20: 1,5 ↺
–
G25 → G31: 3,25 ↺
–
G31 → G25: 3,25 ↻
–
G25.3 → G31: 3 ↺
–
G31 → G25.3: 3 ↻

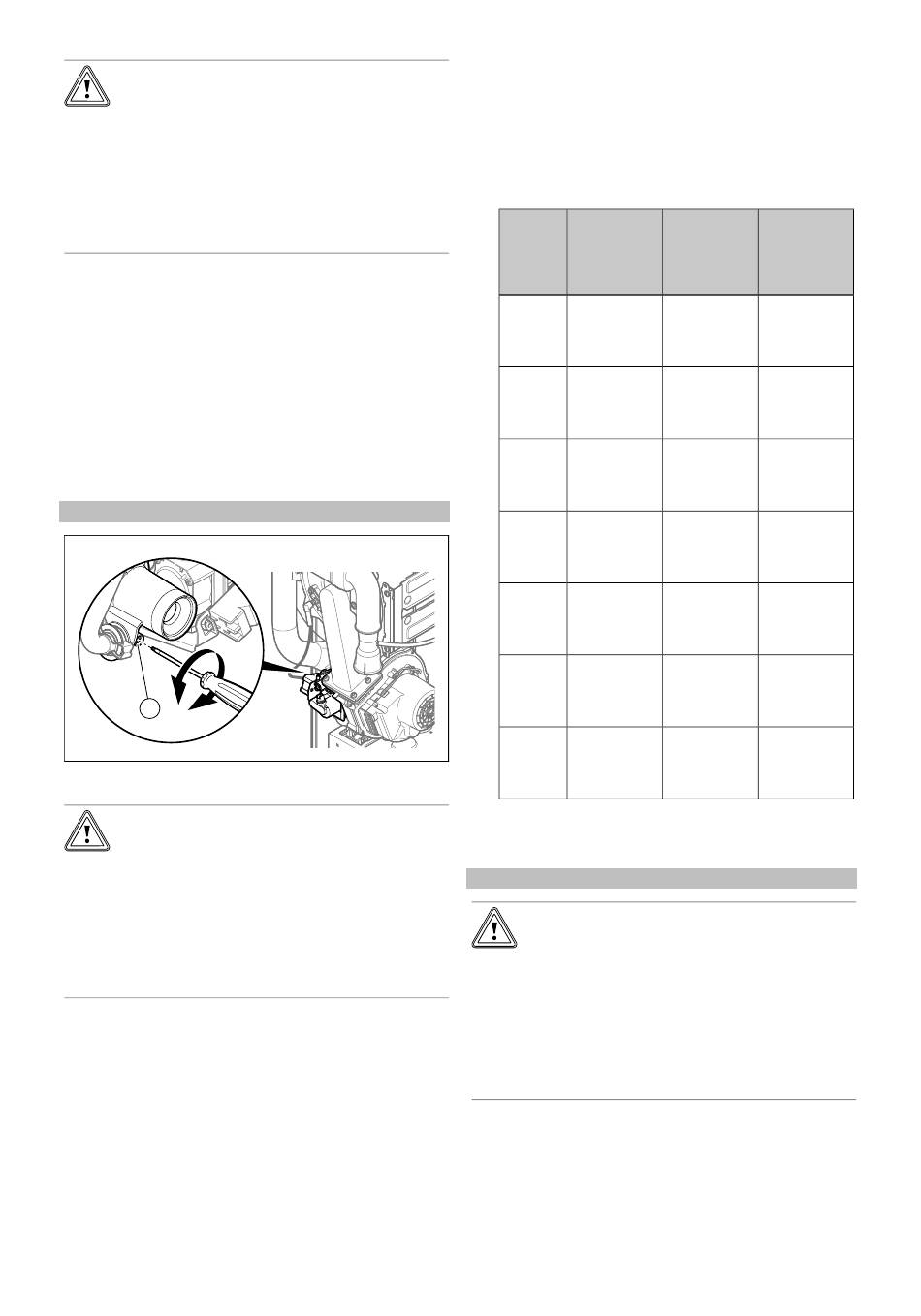

Betingelser: Gasomstilling ved produkter med 50-65 kW
1
▶
Fjern den gule mærkat (1).
Forsigtig!
Risiko for materielle skader og fejlfunk-
tioner som følge af forkert indstilling!
Hvis indstillingen ikke er korrekt, kan dette
føre til fejlfunktioner og til beskadigelse af
produktet.
▶
Vær meget opmærksom på omdrejnings-
retningen, der er angivet på skruen til
indstilling af lufttallet / CO₂-indholdet.
▶
For at omstille gasarten skal du dreje skruen (1) (2,5 mm
unbrako) det angivne antal omdrejninger mod uret (↺)
eller med uret (↻):
–
G20 → G31: 4,25 ↻
–
G31 → G20: 4,25 ↺
–
G20 → G25: 3,5 ↺
–
G25 → G20: 3,5 ↻
–
G25 → G31: 7,75 ↻
–
G31 → G25: 7,75 ↺
–
G25.3 → G31: 7 ↻
–
G31 → G25.3: 7 ↺
0020266271_00 ecoTEC plus Omstillingsvejledning
Ombygning af produkt 3
5.
Sørg for, at den maksimale varmemængde kan afgives
til opvarmningssystemet ved at skrue op for alle rum-
og radiatortermostater.
6.
Tag produktet i drift med prøveprogrammet P.01 (→
Installationsvejledning).
7.
Hvis produktet er i fuldlastdrift, skal du sikre, at det må-
lte gastilslutningstryk ved målepunkt (B oder D) over-
holder følgende krav:
Ved måle-
punkt B
For produk-
ter med 40-
48 kW
G20
1,6
(20 mbar)
... 2,4 kPa
(16,0
... 24,0 mbar)
G25
1,65
(20 mbar)
... 2,35 kPa
(16,50
... 23,50 mbar)
G25
1,85
(25 mbar)
... 2,85 kPa
(18,50
... 28,50 mbar)
G25,3
1,65
(20 mbar)
... 2,35 kPa
(16,50
... 23,50 mbar)
G31
2,45
(30 mbar)
... 3,45 kPa
(24,50
... 34,50 mbar)
G31
2,45
(37 mbar)
... 4,45 kPa
(24,50
... 44,50 mbar)
G31
4,2
(50 mbar)
... 5,7 kPa
(42,0
... 57,0 mbar)
8.
Hvis det målte gastilslutningstryk er for lavt, skal du
kontrollere, om luft-/røggassystemet er tilstoppet eller
dimensioneret for småt.
Betingelser: Gastrykket er ikke i det tilladte område
Forsigtig!
Risiko for materielle skader og driftsfejl
som følge af forkert gastryk!
Hvis gastrykket ligger uden for det tilladte
område, kan det medføre driftsfejl og beska-
digelse af produktet.
▶
Foretag ikke indstillinger af produktet.
▶
Kontrollér gasinstallationen.
▶
Tag ikke produktet i drift.
▶
Hvis gastrykket ikke er i det tilladte område, skal du un-
derrette gasforsyningsselskabet og gøre følgende:
▶
Afslut prøveprogrammet P.01.
▶
Lad produktet køle af, idet du lader pumpen få mindst 2
minutters efterløb.
▶
Luk gasventilen.
Ved måle-
Ved måle-
punkt B
punkt D
For produk-
ter med 50-
65 kW
1,54
1,7
... 2,34 kPa
... 2,5 kPa
(15,40
(17,0
... 23,40 mbar)
... 25,0 mbar)
1,55
1,8
... 2,25 kPa
... 2,5 kPa
(15,50
(18,0
... 22,50 mbar)
... 25,0 mbar)
1,75
2,0
... 2,75 kPa
... 3,0 kPa
(17,50
(20,0
... 27,50 mbar)
... 30,0 mbar)
1,55
1,8
... 2,25 kPa
... 2,5 kPa
(15,50
(18,0
... 22,50 mbar)
... 25,0 mbar)
2,42
2,5
... 3,42 kPa
... 3,5 kPa
(24,20
(25,0
... 34,20 mbar)
... 35,0 mbar)
2,42
2,5
... 4,42 kPa
... 4,5 kPa
(24,20
(25,0
... 44,20 mbar)
... 45,0 mbar)
4,17
4,25
... 5,67 kPa
... 5,75 kPa
(41,70
(42,50
... 56,70 mbar)
... 57,50 mbar)
11
