Non effettuare alcuna impostazione nel
prodotto.
▶
Controllare l'installazione del gas.
▶
Non mettere in funzione il prodotto.
▶
Se la pressione dinamica del gas non rientra nell'inter-
vallo ammesso, informare il fornitore del gas e proce-
dere come segue:
▶
Terminare il programma di test P.01.
▶
Far raffreddare il prodotto, continuando a far funzionare
la pompa per almeno 2 minuti.
▶
Chiudere il rubinetto d'intercettazione del gas.
▶
Togliere il manometro e riserrare a fondo la vite del nip-
plo di misurazione (A) o (C).
▶
Aprire il rubinetto d'intercettazione del gas.
▶
Controllare la tenuta del raccordo di misurazione.
▶
Chiudere il rubinetto d'intercettazione del gas.
▶
Montare il rivestimento frontale.
▶
Staccare il prodotto dall'alimentazione di corrente.
Condizioni: La pressione dinamica del gas rientra nell'intervallo ammesso
▶
Terminare il programma di test P.01.
▶
Far raffreddare il prodotto, continuando a far funzionare
la pompa per almeno 2 minuti.
▶
Chiudere il rubinetto d'intercettazione del gas.
▶
Togliere il manometro e riserrare a fondo la vite del nip-
plo di misurazione (A) o (C).
▶
Aprire il rubinetto d'intercettazione del gas.
▶
Controllare la tenuta del raccordo di misurazione.
▶
Montare il rivestimento frontale.
▶
Avviare il prodotto.

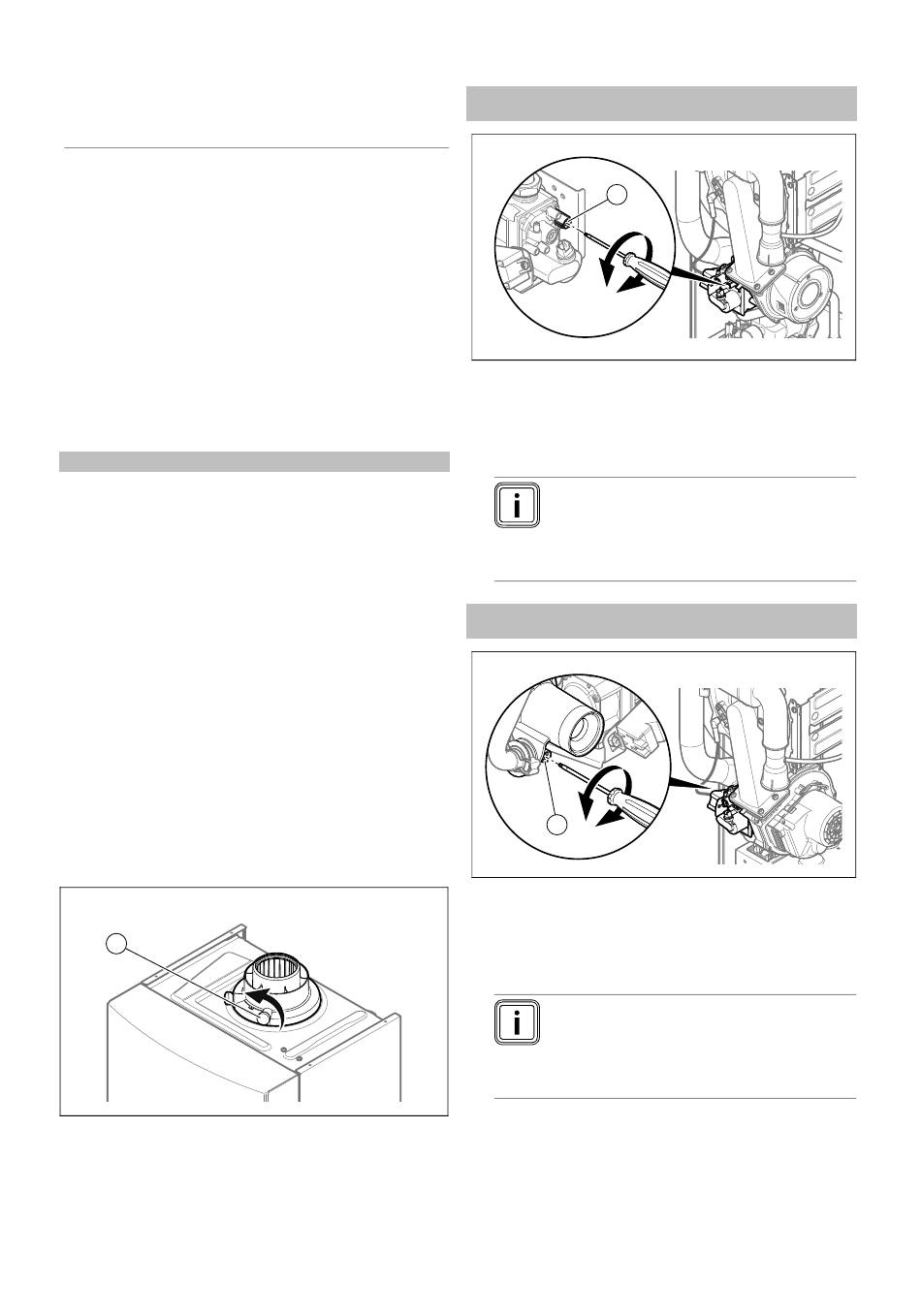

3.3 Controllo ed eventuale regolazione del
tenore di CO₂ (regolazione del rapporto di
eccesso d'aria)
1. Accertarsi che le valvole del circuito di riscaldamento
siano aperte.
2. Mettere in funzione il prodotto con il programma di test
P.01.
3. Attendere almeno 5 minuti finché il prodotto non abbia
raggiunto la temperatura d'esercizio.
1
4. Utilizzare un analizzatore della combustione per misu-
rare il tenore di CO₂ sulla presa per analisi gas combu-
sti(1).
5. Confrontare il valore misurato con quello corrispon-
dente nella tabella (→ Appendice).
0020266271_00 ecoTEC plus Istruzioni di conversione
Conversione del prodotto 3
6. Smontare il rivestimento frontale.
Condizioni: Nei prodotti con 40–48 kW è necessaria l'impostazione del
tenore di CO₂
1
▶
Regolare il tenore di CO₂ (valore con rivestimento fron-
tale rimosso) ruotando la vite (1).
▶
Regolare ruotando solo di 1/8 giro per volta e attendere
circa 1 minuto, dopo ogni regolazione, che il valore si sia
stabilizzato.
Avvertenza
Rotazione in senso antiorario: tenore di CO₂
più basso
Rotazione in senso orario: tenore di CO₂ più
alto
Condizioni: Nei prodotti con 50–65 kW è necessaria l'impostazione del
tenore di CO₂.
1
▶
Regolare il tenore di CO₂ (valore con rivestimento fron-
tale rimosso) ruotando la vite (1).
▶
Regolare ruotando solo di 1/4 giro per volta e attendere
circa 1 minuto, dopo ogni regolazione, che il valore si sia
stabilizzato.
Avvertenza
Rotazione in senso antiorario: tenore di CO₂
più alto
Rotazione in senso orario: tenore di CO₂ più
basso
7. Terminata la regolazione, bloccare il programma di test.
8. Se un'impostazione nel campo prescritto risulta impos-
sibile, non mettere in funzione il prodotto.
