5. Aprire lentamente il rubinetto di riempimento.
6. Rabboccare l'acqua fino al raggiungimento della pres-
sione di riempimento necessaria.
7. Chiudere l'alimentazione acqua di riscaldamento.
8. Eseguire lo sfiato di tutti i termosifoni.
9. Controllare quindi la pressione di riempimento sul
display.
10. Se necessario, rabboccare con altra acqua.
11. Chiudere il rubinetto di riempimento.
5.4 Controllo della tubazione di scarico della
condensa e del sifone di scarico
La tubazione di scarico della condensa e l'imbuto di scarico
devono essere sempre liberi.
▶
Controllare regolarmente che la tubazione di scarico
della condensa e il sifone di scarico non presentino ano-
malie e, in particolare, non siano intasati.
Nella tubazione di scarico della condensa e nel sifone di
scarico non devono essere visibili o presenti ostacoli di alcun
tipo.
▶
Nel caso in cui venissero rilevate anomalie, farle elimi-
nare da un tecnico qualificato.
5.5

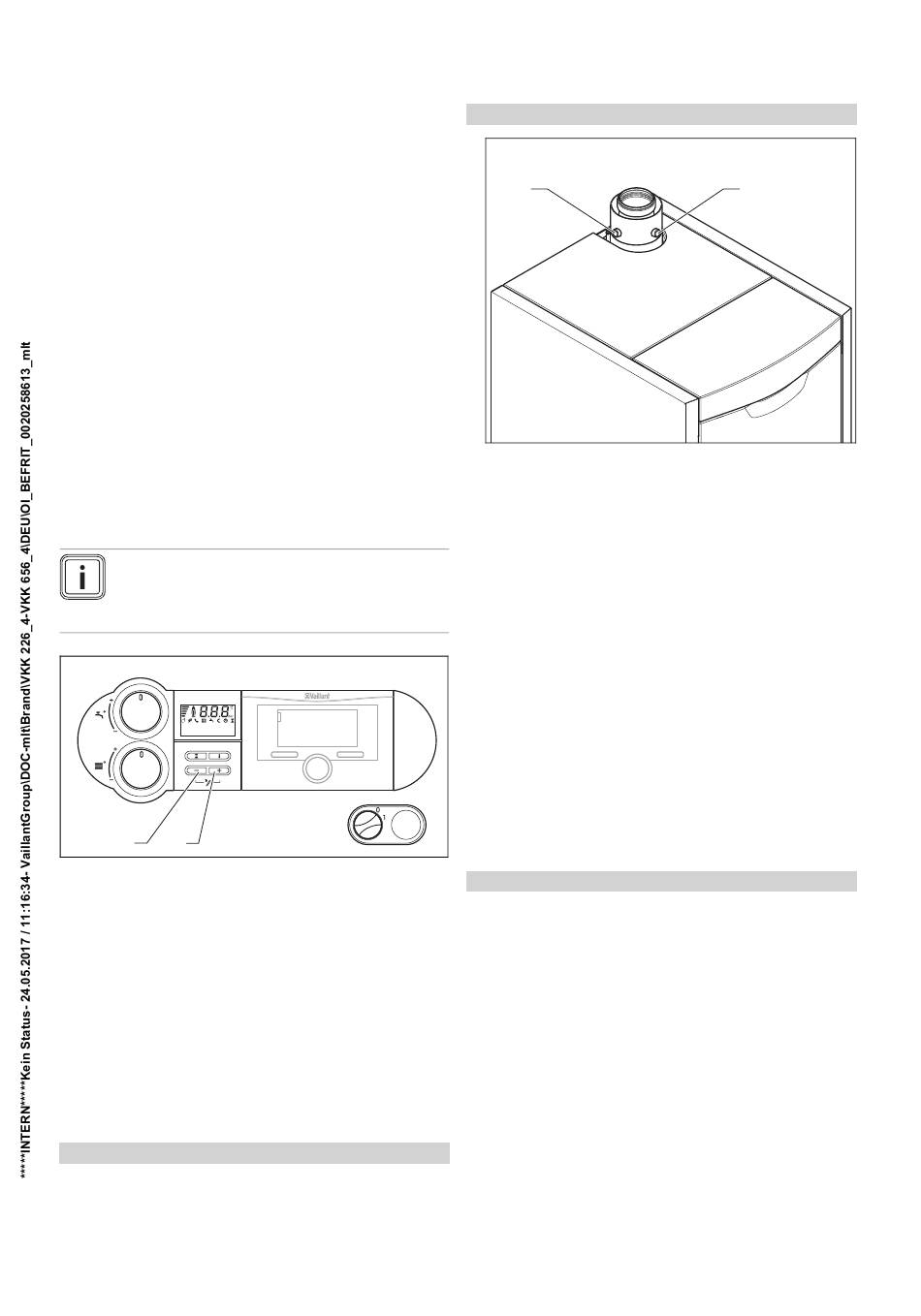

Esecuzione della misurazione fumi

Avvertenza
Gli interventi di misurazione e di controllo possono
essere eseguiti esclusivamente da uno spazzaca-
mino o da un tecnico qualificato.
2 1
1 Tasto +
1. Attivare la funzione spazzacamino premendo contem-
poraneamente i tasti − e + del sistema DIA.
◁
Visualizzazione sul display: S.Fh = funzionamento
spazzacamino riscaldamento; S.Fb = funziona-
mento spazzacamino acqua calda
◁
Ora il prodotto lavora per 15 minuti a pieno carico.
La funzione spazzacamino si disattiva automatica-
mente se non si preme alcun tasto per 15 minuti
o viene raggiunta una temperatura di mandata di
85 °C.
2. Prima di procedere alle misurazioni attendere che il
prodotto sia in funzione per almeno 3 minuti.
Validità: VKK 226/4, VKK 286/4, VKK 366/4
▶
Smontare il pannello superiore (→ Istruzioni per l'in-
stallazione).
0020258613_00 Istruzioni per l'uso
Tasto −
2
Cura e manutenzione 5
▶
Per la misurazione utilizzare il bocchettone di misura-
zione sottostante (→ Istruzioni per l'installazione).
Validità: VKK 476/4, VKK 656/4
2
1 Bocchettone di misura-
zione fumi
▶
Per la misurazione utilizzare il bocchettone di misura-
zione montato sull'elemento intermedio, come rappre-
sentato.
3. Svitare il cappuccio di chiusura dal bocchettone di mi-
surazione fumi (1).
4. Rimuovere il cappuccio di chiusura dall'apertura di mi-
surazione dell'aria comburente (2).
5. Eseguire le misurazioni del condotto dei fumi nel boc-
chettone di misurazione fumi.
– Profondità d'immersione: ≈ 80 mm
6. Eseguire le misurazioni del percorso dell'aria nell'aper-
tura di misurazione aria comburente (2).
– Profondità d'immersione: ≈ 10 mm
7. Disattivare la funzione spazzacamino premendo con-
temporaneamente i tasti − e + del sistema DIA.
8. Avvitare il cappuccio di chiusura del bocchettone di
misurazione fumi (1).
9. Posizionare il cappuccio di chiusura sull'apertura di
misurazione dell'aria comburente (2).
Validità: VKK 226/4, VKK 286/4, VKK 366/4
▶
Montare il pannello superiore (→ Istruzioni per l'instal-
lazione).
1
2 Bocchettone di misura-
zione aria fresca
