Allgemeiner Aufbau der Funktionsmatrix

Die Funktionsmatrix besteht aus vier Ebenen:
Blöcke -> Gruppen -> Funktionsgruppen -> Funktionen
A AAA
ACA
B BAA
C CAA
D, E, ...
CBA

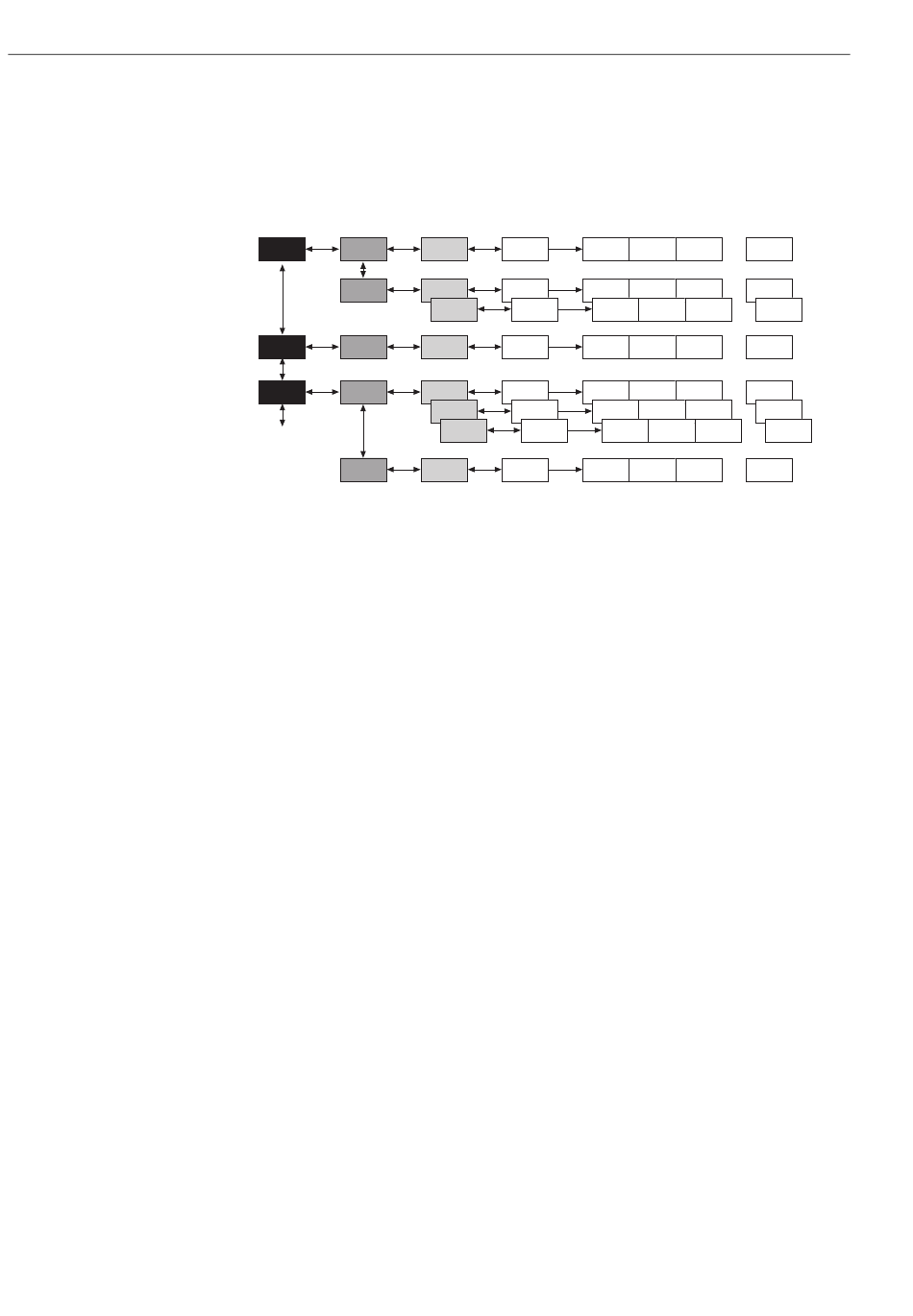

Abb. 2 : Aufbau der Funktionsmatrix
2.1.1 Blöcke (A, B, C, usw.)
In den Blöcken erfolgt eine "Grobeinteilung" der einzelnen Bedienmöglichkeiten des Gerätes.
Zur Verfügung stehende Blöcke sind z.B.: MESSGRÖSSEN, QUICK SETUP, ANZEIGE, AUS-
GÄNGE, usw.
2.1.2

Gruppen (AAA, AEA, CAA, usw.)

Ein Block besteht aus einer oder mehreren Gruppen. In einer Gruppe erfolgt eine erweiterte
Auswahl der Bedienmöglichkeiten des jeweiligen Blockes. Zur Verfügung stehende Gruppen
des Blockes "ANZEIGE" sind z.B.: BEDIENUNG, HAUPTZEILE, ZUSATZZEILE, usw.
2.1.3

Funktionsgruppen (000, 020, 060, usw.)

Eine Gruppe besteht aus einer oder mehreren Funktionsgruppen. In einer Funktionsgruppe erfolgt
eine erweiterte Auswahl der Bedienmöglichkeiten der jeweiligen Gruppe. Zur Verfügung stehende
Funktionsgruppen der Gruppe "BEDIENUNG" sind z.B.: GRUNDEINSTELLUNG, ENT- / VERRIE-
GELN, BETRIEB, usw.
2.1.4

Funktionen (0000, 0001, 0002, usw.)

Jede Funktionsgruppe besteht aus einer oder mehreren Funktionen. In den Funktionen erfolgt die
eigentliche Bedienung bzw. Parametrierung des Gerätes. Hier können Zahlenwerte eingegeben
bzw. Parameter ausgewählt und abgespeichert werden.
Zur Verfügung stehende Funktionen der Funktionsgruppe "GRUNDEINSTELLUNG" sind z.B.:
SPRACHE, DÄMPFUNG ANZEIGE, KONTRAST LCD, usw.
Soll z.B. die Bediensprache des Gerätes verändert werden, ergibt sich folgendes Vorgehen:
1. Auswahl des Blocks "ANZEIGE"
2. Auswahl der Gruppe "BEDIENUNG"
3. Auswahl der Funktionsgruppe "GRUNDEINSTELLUNG"
4. Auswahl der Funktion "SPRACHE"
(in der die Einstellung der gewünschten Sprache erfolgt).
Gerätefunktionen Proline Promass 83 PROFIBUS DP/PA
000 0000 0001
040 0400 0401
042 0420 0421
200 2000 2001
202 2020 2021
204 2040 2041
206 2060
220 2200 2201
0002 0003 0009
...
0402 0403 0409
...
0422 0423 0429
...
2002 2003 2009
...
2022 2023 2029
...
2042 2043 2049
...
2061 2062 2063 2069
...
2202 2203 2209
...
